كيف تصنع ماكينة cnc بالتفصيل مع المخططات
مثبّترائج
السلام عليكم ورحمة الله وبركاتة
اشكر كل الذين يشاركون في هذا الموضوع الجميل و انا متابع الموضوع من اولة لكن لا يوجد عندي معلومات اكثر من المشاركن وارغب في عمل ماكنة cnc لأن مثل هذه الماكنات ذات الثلاثة محاور يمنع ادخالها عندنا في فلسطين والماكنات ذات المحورين باهظة الثمن لأن اليهود هم الوحيدون من يدخلون هذه الماكنات فيتحكمون في اسعارها , لكن عندي سؤال للأخ ssan ما هو رابط برنامج الـ kam حيث اود عمل الماكنة وما هي الدوائر المربوطة غير التي ارسلتها إن وجد وشكرا .
أخي الحبيب ssan أنا لحد الآن لم أشغل برنامج MACH3 و لكنني سأقوم بذلك فيما بعد إن شاء الله و عندها سنتعاون مع بعضنا لتعلمه ، و فيما يخص MACH3 Turn فليس لدي خبرة في برامج الخراطة إذ لم يسبق لي العمل عليها ، و لكن ما الذي تفعله بهذا البرنامج فأنت تحتاج MACH3 Mill و ليس MACH3 Turn .
أخي الحبيب بشرني هل عمل برنامج MACH3 Mill كما يرام أم لا ؟
اخي وليد انا اسف للتاخير ولكن حسب مارايت هذا البرانامج لايناسب مكنة الفارزة وافضل الkcam ولكن يجب الحصول على الكرك ثم مارقم الاصدار الذي عمل معك , وهناك ترانزستور يتحمل بحدود10 امبير رقمة irf3205 تستطيع استعماله لمحرك اامبيره اكبر من 7 امبير , الاخ خالد نصركم الله على اليهةد ومن والاهم , اذا توفر لديك محركات الخطوية فان المشروع سهل والله الموفق
نسيت رابط ال kcam سارفقه الان ان شاء الله
السلام عليكم ورحمة الله وبركاتة
اشكرك اخي ssanعلى هذا الرابط لكن اي رقم من هذه البرامج الذي تستخدمة , بالنسبة للمحركات الخطوية ان شاء الله سوف اقوم بالبحث عنهم لأنهم مفقودين عندنا , ولي طلب اذا سمحت لك اخي ssan وللاخ وليد الحديدي هل تساعدوني في عمل ماكنة cnc فأنا اود ان اعملها كمشروع تخرج في الجامعة لأنه لا يوجد ماكنة cnc ذات الثلاثة ابعاد في الجامعة عندنا او في اي جامعة فلسطينية لأنه ممنوع دخول مثل هذه الماكنة وانا ادرس هندسة كهرباء وان شاء الله سوف سأتخصص كهروميكانك في السنة الخامسة وشكرا.
السلام عليكم ورحمة الله وبركاته
ما شاء الله شيئ جميل ما أراه قد وصل اليه هذا المشروع وجزى الله خيراً كل الاخوة اللذين بثوا الروح في هذا المشروع بعد أن كاد يتوقف دون الوصول الى اية نتائج ملموسة .
وحيث أنني قد غبت عنكم لظروف يعلمها الله فاني اود ان ابدأ معكم من جديد بهذه المشاركة
فيما يتعلق ببرنامج kcam4 فقد تبين لي من خلال البحث في الانترنت بأنه برنامج رائع وان معظم المكائن حتى المحترفة منها والعاملة في المصانع تعتمد عليه اعتماداً كلياً لما يتميز به من سهولة ودقة في العمل ، واما فيما يتعلق بتسجيل هذا البرنامج فاني اقدم لكم الطريقة المناسبة لجعل هذا البرنامج دائم والدوام لله عز وجل .
أولاً : تدخل الى قائمة help في البرنامج .
ثانياً : تختار على ما أظن about من قائمة help .
ثالثاً : تختار للتسجيل
registration name : alahakbar
registration code :
1A08-1F11-111B
,وبعدها يصبح البرنامج مسجلاً لكم بالكامل ، وارجو من أخي ssan ان يعلمني اذا اشتغل معه البرنامج على الماكينة التي قام بتصميمها وارجو ان يوفقنا الله في ذلك وسأحاول في مشاركتي القادمة أن اضع شرحاً حول تشغيل البرنامج على حسب المعلومات المتوفرى لدي .
وتحية للاخوة ssan والاخ ابو مقاتل على وجه الخصوص
والسلام عليكم ورحمة الله وبركاته .
قال تعالى (( إن اللذين يخشون ربهم بالغيب لهم مغفرة وأجر كبير ))
الملك
شكرا لك اخي روماريو وللاخوة كافة اخي خالد النسخة هي kcam 40011 التي عملت عليها , اعذروني لبعض الوقت ريثما اصلح جهاز الحاسب لان بع بعض الخلل والله الموفق
السلام عليكم ورحمة الله وبركاتة
شكرا اخي ssan ووفقك الله وان شاء الله سوف أقوم بتحميلة , وأهلا بأخي romariorambo واشكرك على هذا الموضوع المهم الذي كان لك الأسبقية في طرحة والسلام عليكم .
السلام عليكم ورحمة الله و بركاته
أعتذر عن التأخير ، و جزاك الله خيراً أخي ssan على المعلومة التي تخص الترانزستور و هي مفيدة لي الآن بشكل خاص لأنني تفرغت لأتعلم عن الدرايفرات بعد إنهائي للإمتحانات و الحمد لله ، و أرجو أن تعلمنا إذا عملت معك طريقة الأخ romariorambo بخصوص كراك برنامج الـKCam .
أخي الحبيب خالد مجدي يسرنا التعرف إليك و أرجو منك أن تسأل عما يعيقك في عملك أو عن أي شيء يخص الـ CNC و سنحاول أن نجيبك بإذن الله بما نعرفه ، و يسرني أن أساعدك في مشروعك و أسأل الله أن يعيننا على الصهاينة الجبناء و يوماً ما سنصلي معاً في الأقصى بحول الله و قوته .
أخي الحبيب ssan لا أذكر بالظبط الإصدار الذي عمل معي و لكن أذكر أن المشكلة ليست في الإصدار لأنني كنت أحمل الإصدار فلا يعمل ثم أعود و أحمله من نفس الرابط فيعمل جيداً ، و قد حصل هذا معي أكثر من مرة ، أعتقد أن المشكلة هي في أي وقت تحمله و الله أعلم .
السلام عليكم ورحمة الله وبركاتة
اشكرك اخي الحبيب وليد الحديدي وان شاء الله تتحقق هذه الأمنية ونصلي في القدس معا وهي محررة من دنس اليهود وإن شاء الله يحرر العراق من دنس الأميركان وأعوانهم العملاء ....
أما بالنسبة لماكنة الـ cnc فأنا اود عمل ماكنة شبيهه بالماكنة التي قمتم بعملها وسؤالي عن الدائرة الإلكترونية التي هي موصولة مع جهاز الحاسوب هل هي مثل دائرة الأخ ssan , والمحركات الخطوية ما نوعها ومواصفاتها وشكرا .
السلام عليكم اخوانى الكرام وخصوصا سلامى الى اخى الحبيب وليد الحديدي
اقدم لكم تجربتى مع الماكينة باختصار
وهناك المزيد فى القريب باذن الله

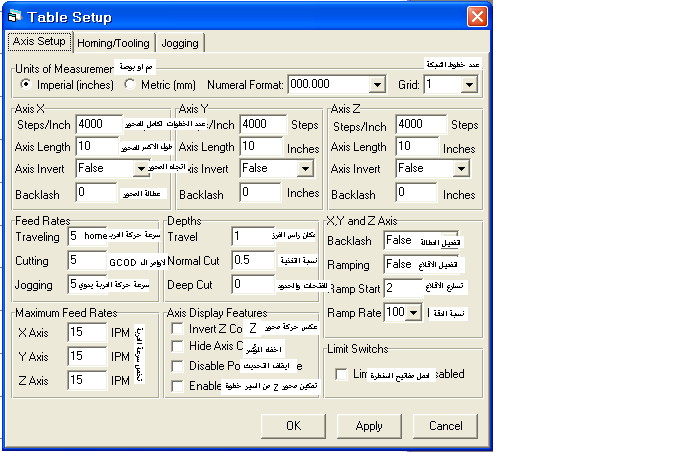

cnc مشكور جدا وتحية لك من القلب , و ِِالسلاِم عليكم ورحمة الله وبركاته اخواني الفضل لله قد تحسن اداء الحاسب وساتابع المشاركة من بعد اذنكم , تم تنزيل البرنامج والحمد لله وللاخ روماريو جزيل الشكر والبرنامج قيد التجريب وان شاء الله يكون قد اصبح دائم , وقد ركبت عل الماكنة سويتشات نهاية وبداية المحاور وسويتشات LIMIT وقد ترجمت نافذة اعدادات الطاولة TABLE SETUP وارجو من الاخوة ترجمة الباقي لاني ليست لدي خبرة بالانكليزي وقد عانيت جدا بترجمة هذه النافذة التي سارفق صورتها , وسارفق ايضا ملفات وورد فيها صور نوافذ البرنامج وشروحات بالانكلزي وارلجو ممن لديه امكانية الترجمة ان يرفعها مترجمة بالعربي وله جزيل الشكر , اخي روماريو قد وعدتنا بتعليمات البرنامج ولك جزيل الشكر ولكافة المشاركين فائق للاحترام والتقدير . والله الموفق
المشكلة أن هذه مصطلحات و ليست مجرد كلمات
و تحتاج الى متخصص فى المجال
فأنا أستطيع أن أترجم و لكن قد أخطئ فى نقل المعنى
لابد من متخصص فى مجال العمل على برامج الcnc
هذا الموقع فيه أخ متخصص فى الأمر و هو من اليمن
الأخ سالم الوحيشى
سوف أطلب منه المساعده فى الأمر إن شاء الله
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
الله يعطيك العافيه
مرحبا يا جماعة قرأت الموضوع كاملا و لم أجد أي منكم قد طرح موضوع برمجة برنامج قيادة ماكينة سي إن سي ولهذا فأنا اقترح برمجة برنامج سي إن سي. أليس هذا ممكنا
في البداية يسخرون منك . . . ثم يهملونك . . . ثم يحاربونك . . . ثم تنتصر
اخي الحبيب ابو مقاتل قد ترجمت اكثر قواثم البرنامج و بالتجربة ايضا ولكن هناك بعض التعليمات لم استطع تجرمتها وسارفعها عما قريب ان شاء الله وقد شغلت الماكنة وهي تعمل بشكل جيد ولكن ينقصها دقة الخطوات لتعطي نتيجه مرضية واظن ان البرنامج لا يحفر رسمات ثلاثي الابعاد او ربما لم استطع تشغيل ملف 3 ابعاد وساجرب ان شاء الله ,,,,,, اخي الطيب x شكرا لك على هذة المبادرة , وارجو منك اذا كانت لديك الخبرة بالبرمجة ان تفيدنا ........ والله الموفق
cncstory.com كتب:السلام عليكم اخوانى الكرام وخصوصا سلامى الى اخى الحبيب وليد الحديدياقدم لكم تجربتى مع الماكينة باختصار
وهناك المزيد فى القريب باذن الله
اخي cnc حبذا لو تعلمنا باسم البرنامج الذي تعمل عليه وبرسمة الدارة وذلك لعلنا نجد عندك الافضل
اخ ssan ارجو ان تبين لنا اذا عملت معك المكينة على برنامج kcam4 ام لا واذا نجحت ارجو ان تزودنا بصور لبعض القطع المصنوعة فيها واذا كان بالامكان تصويرها بالفيديو فسيكون ذلك رائعا ،
وارجو من الاخ وليد الحديدي ان يبين لنا كيف تم الحصول على الدائرة الالكترونية التي قاموا ببناء مكينتهم عليها وما هو الموقع الذي تم الشراء من خلاله .
وارجو من الاخوة خبراء اابيسك ان يشرحوا لنا طريقة تحويل صورة ابيض واسود بحيث يتم اخذ احداثيات اللون الاسود ومن ثم يتم تخزين هذه البيانات في قاعدة بيانات واذكر ان بعض الاخوة قد قام بعمل برنامج مشابه لما اطلبه ولكن التخزين كان يتم في ملف نصي وليس في قاعدة بيانات
قال تعالى (( إن اللذين يخشون ربهم بالغيب لهم مغفرة وأجر كبير ))
الملك
اخي روماريو قد صورت الماكنة وسارفق ملف الفيديو ولكن اذا طال زمن التحميل ساحمله من كافي نت فيما بعد لان اسرعة النت عندي 33 كيلو بايت اي بطيء ومن لديه رسمة ثلاثيه الابعاد كتجويف مثلا او نتوء فليرفعه لاجرب والله الموفق
أخى ssan
أفهم من كلامك السابق أن الماكينة و الحمد الله عملت جيدا على الدارة التى قد أشرت إليها مسبقا
أرجو لو أن هذا صحيح أن تؤكد هذا الأمر و لو أنه حدثت أى مشاكل معك من هذه الدارة أن تسردها ها هنا
و جزاكم الله خيرا
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
السلام عليكم اخوتي الأحبة
أعتذر عن غيابي عن المنتدى لانشغالي في الفترة الماضية ، و أحيي أخي cncstory هاني صبرة العزيز ، و قد اتصلنا بك أخي الحبيب قبل فترة يرسالة على بريدك و لم ترد ، أسأل الله أن يكون المانع خيراً .
أخي الحبيب خالد مجدي دائرة الدرايفرات التي استعملناها مربوطة بالحاسب مباشرة عن طريق كارت يعمل بفر بين منفذ الطابعة و بين الدرايفرات ، و كل هذه الكارتات لم نعملها بأنفسنا بل اشتريناها جاهزة لأننا كنا مستعجلين . و لكن أخي الحبيب يمكنك الإستفادة من الدائرة التي عملها الأخ ssan و هي موجودة في المشاركة 332 من هذا الموضوع في الصفحة 34 و هي كاملة و يمكنك تنفيذها و برأيي يجب أن يكون هناك بفر بين هذه الدائرة و بين الحاسبة ، و لكن أرجو من الأخ ssan توضيح كيفية ربط الدرايفر بالحاسبة هل كان بشكل مباشر أم كان هناك بفر ؟ و كيف ربط هذا البفر إن وجد ؟
أما المحركات التي استعملتها في ماكنتي فهي كبيرة نوعاً ما إذ أن عزمها 4.5 نت . م و هو عزم كبير أعتقد أنك لن تحتاجه إذا كنت تريد عمل مشروع تخرج ، و يكفيك ماطورات صغيرة يمكنك أن تجدها في مكائن الاستنساخ القديمة أو في السوق إذا كانت متوفرة لديكم .
أخي الحبيب ssan هل اكتملت عندك الترجمة التي طلبتها ؟ إذا لم تكتمل فأرجو أن تخبرني لكي أترجمها لك بإذن الله ، و أعتذر لك عن تأخري و لكن بإذن الله سأعمل ما بوسعي لمساعدتك في الترجمة .
بالمناسبة هل عمل معك الكراك ؟
و بخصوص عمل قطع 3D برنامج KCam فالبرنامج لا يمكنه عمل 3D من ملف DXF مباشرةً بل يجب في هذه الحالة تحويل الرسم ثلاثي الأبعاد من صيغة DXF إلى G Code بواسطة برنامج آخر (مثلاً Mastercam) ثم فتح ملف الـ G Code الناتج من هذه العملية ببرنامج الـ KCam و عندها يمكن تنفيذ القطعة بثلاثة أبعاد .
هذه المشكلة كنت أواجهها عندما كنت أريد تشغيل قطعة بثلاثة أبعاد بهذا البرنامج و لكنني وجدت هذه المعلومة مؤخراً في منتديات برنامج الـ KCam و لكنني لم أجربها . فأرجو تجربة هذه الطريقة و إعلامي بالنتيجة .
أخي الحبيب romariorambo دوائر الدرايفرات الخاصة بماكنتنا اشتريناها من ورشة عادية في تركيا و لم نشترها من موقع بل سافرنا إلى هناك مباشرة . و لكن اكتشفنا فيما بعد أن هناك دوائر مشابهة جاهزة تباع في سوريا و بأسعار مناسبة .
أما بخصوص تحويل الصورة إلى قاعدة بيانات فلم أفهم قصدك بالظبط ، فإذا كنت تقصد تحويلها إلى صيغة يمكن تشغيلها بماكنة CNC فهناك برنامج خاص لذلك اسمه Image to G-code أظن أنه مجاني .
