يا اخوان انا موجود ومتابع ، وانا بخير والحمد لله ، والنتائج المفرحة انه قد تم تطبيق احد البرامج التي سبق وعرضتها مع دائرة الكترونية وكانت النتائج طيبة حيث تم التحكم بمحور x,y وانا في انتظار رد مصمم البرنامج والدائرة لمعرفة طريقة التحكم بمحور x .
والسلام عليكم ورحمة الله وبركاته
قال تعالى (( إن اللذين يخشون ربهم بالغيب لهم مغفرة وأجر كبير ))
الملك
أخى بارك الله فيك يا ريت نتواصل على الماسنجر سأبعث لك رسالة خاصة
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
السلام عليكم ورحمة الله وبركاته
كيف حال جميع الاخوة ارجو من الله ان تكونو بالف خير
انا يا اخي ابا مقاتل لا اتعامل مع المسنجر للاسف اولاً وثانياً انا احب ان تكون المناقشات وطرح الافكار في المنتدى امام الجميع ليتم الاستفادة منها من كافة الاخوة الكرام .
هذا أولاً اما ثانياً :
فانني وبحمد الله قد تمكنت من التحكم بالمحرك الخطوي من خلال التعامل مع منفذي داتا من منفذ الطابعة وليس من خلال اربعة وذلك من خلال استخدام الدائرة uln2003a وبعض المقاومات وقد قمت بتصميم البرنامج اللازم لذلك والحمدلله ، بالاضافة الى انني صممت البرنامج ليقوم بالتحكم بالمحرك من خلال الضغط على ازرار معينة في لوحة المفاتيح ، وهو ما يعرف بالتحكم اليدوي ويلزم للتحكم بمكائن cnc والاذرع اللآلية ولمن يرغب من الاخوة بأن أقوم بنشر هذه المعلومات ليستفيد منها الجميع ارجو ان يوثق مشاركة تفيد بهذا الخصوص ، وأعود لكم بعد بضعة ايام ان شاء الله .
والسلام عليكم ورحمة الله وبركاته
قال تعالى (( إن اللذين يخشون ربهم بالغيب لهم مغفرة وأجر كبير ))
الملك
السلام عليكم ورحمة الله وبركاته انا اخوكم في الله حسان اني اهتم بهذا الموضوع وارغب في المشاركة هل تسمحون لي يا اخواني
السلام عليكم
طبعا بكل تأكيد أخى لك أن تشارك معنا
بالنسبة للأخ روماريو رامبو
بكل تأكيد نرغب فى نشر هذا الأمر
و يا أخى نحن رغب فقط بأن تكون موجود معنادائما فنحن لم نعد نراك هنا
كما أننا نريد منكم توضيح الأسلوب الذى إتبعته فى البرمجة
و جزاكم الله خيرا
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
السلام عليكم ورحمة الله وبركاته
اخواني ليس لدي خبرة بالدارات والبرامج والكن استطيع بمشورتكم الكريمة اي ان تقدموا لي
الدارة والبرنامج ونوع المحرك كي اعمل عليهم حيث انني لدي خبرة بصنع الدارة المطبوعة
وانا مجال عملي بالخراطة فرع تصنيع قوالب القص وحقن البلاستيك وللكل والشكر والتوفيق
مــــــــــــــن الله عز وجل
السلام عليكم
أخى بارك الله فيك أنصح بشدة أن تقرأ الموضوع من أول صفحة و إن شاء الله سوف تستفيد
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
اني ادخل ولم اجد احد عسى ان يكون على خير ان شاء الله
السلام عليكم ورحمة الله وبركاته
كيف حال الأخوة جميعاً

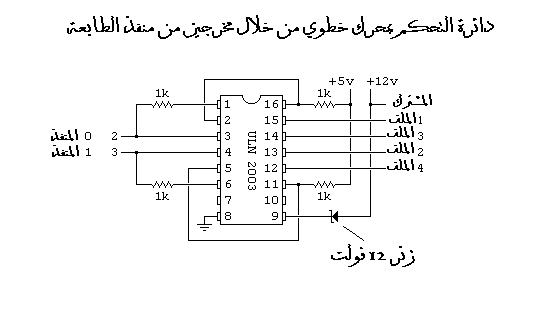

اعتذر على التأخير وأقدم لكم تصميم الدائرة التي وعدتكم بها للتحكم بمحرك خطوي من خلال مخرجين من منفذ الطابعة وذلك باستخدام الدائرة uln2003a واقدم لكم البرنامج الذي يتحكم بهذه الدائرة في المرفقات
قال تعالى (( إن اللذين يخشون ربهم بالغيب لهم مغفرة وأجر كبير ))
الملك
السلام عليكم
شكرا على الدائرة اخي الكريم
لكن هل ممكن تضع لنا كود البرنامج
السلام عليكم
جيد جدا هذه دارة جيدة للغاية و لكن تحتاج بعض الشرح
طبعا شرح شخص مجرب
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
السلام عليكم ورحمة الله وبركاته اخي روماريو لاحظت بانك صاحب هذه المبادرة في هذا المشروع جزاك الله الخير انت ومن شارك في هذا المشروع الرائع اخي روماريو هل الدارة تعمل على برنامج اخر وهل نستطيع تعديلها بحيث تقود محرك تياره 2 او 6 امبير وهل تعمل على مخرجين من منفذ الطابعة
لا أخى هذه الدارة لا تستطيع أن تتعامل مع أعلى من 600 مللى أمبير يجب أن تكون على حذر و لا تحمل عليها أكبر من الحمل الذى ذكرته لك
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
http://www.arab-eng.org/vb/forumdisplay.php?f=44
السلام عليكم ورحمه الله وبركاته
كيف حالكم يا اخوتي
فى هذا الموضوع إن شاء الله سنعرض لحضراتكم خطوات الدورة سألين الله ان ينفعنا بها وان ينفع المسلمين بها
اولاً احب ان اعرف الدورة والفائده منها:ـ
هذه الدورة فى مجال التحكم الرقمي باستخدام الحاسب(CNC) بأستخدام لغة البرمجة بنظام(FANUC) و الدورة تنقسم الى 4 اقسام.
الفائده منها ان تصبح مبرمج متخصص فى الCNC.
اولاً : تعريف بالتحكم الرقمي باستخدام الحاسب (CNC) [المستوى الاول]:ـ
1- تعريف كلمه الCNC معرباً.
2-فكره عن التطور فى الماكينات الى ما وصلنا الCNC.
3-الفرق بين NC و CNC .
4-اهم استخدامات التحكم الرقمي باستخدام الحاسوب(CNC) وتطبيقاته.
-التعريف بالماكينه المستخدمه
a-شكلها
b-محاورها .
c-تثبيت الشغله عليها .
و الفائده من المستوى الاول انه اهم جزء فى الدورة لانه يساعدك على فهم المجال واجتياز هذه الدورة
ثانياً :البرمجه الابتدائيه [المستوى الثاني]:ـ
1-التعريف بالكواد المطولبه فى المستوى الثانى مع العلم ان اختلاف المستوايات باختلاف الاكواد , تعريف كل كود من الكواد الخاصه بالمستوى الثاني فى البرمجه الابتدائيه التعريف سيكون باللغه العربيه وملحق برسم وصور وإن شاء الله سوف نحاول ان نجهز فلاشات مخصوصه حتى نبين خاصيه كل كود.
3-عرض نسخه من البرنامج كامله اصليه و معها ال3D VIEW و هذه النسخه لعيونكم لا تجدها ابداً الموجود النسخه العاديه [للمشتركين فقط فقط فى الدورة ]
4-قبل التعرف على البرنامج وشرحه سيتم فى البدايه شرح اكثر من برنامج حتى يسهل التطبيق على برنامج الدوره
5- سيتم بعد ذلك إن شاء الله شرح البرنامج بالكامل وكيفيه التطبيق عليه وعمل الSIMULATIONعليه.
6-سيتم التدريب على اكثر من مثال وعلى برمجه اكثر من شغله .
7-سيتم عمل امتحانات للاعضاء المشتركين معنا فى هذه الدورة وسيتم ارسال لهم الامتحان على الرسائل الخاصه و إن شاء الله مع اجتياز الدورة لهم هديه مجزيه من المنتدى كما قال الاخ الحبيب و الغالى الاخ مهاجر.
ملحوظه مهمه
ان كل نوع من الماكينات له اكود مختلفه عن الماكينه الاخرى و المشكله انها تكون نفس الاكواد ولكن مختلفه الوظيفه و سنحاول ان نشرح بشكل عام وسنحاول ان نشرح اكثر من ماكينه ولكن لكل مجموعه اكواد او بمعنى اصح لكل ماكينه دورة.
ثالثاً :البرمجه المتوسطه[المستوى الثالث]:ـ
نفس الخطوات الموجوده فى الخطوه الثانيه مع اختلاف مستوى الاكواد المستوى المتوسط
رابعاً :البرمجه الاحترافيه [المستوى الرابع]:ـ
نفس الخطوات الموجوده فى الخطوه الثانيه والثالثه مع اختلاف مستوى الاكواد مستوى الاحتراف.
اخوتي الاحبه احب ان اعلم اخوتنا انني إن شاء الله سوف اطرح موضوع لكل من يحب ان يشاركنا فى هذه الدورة.
مزايا المشتركين فى الدورة:ـ
مع العلم ان المشتركين الفعالين لهم مزايا خاصه عن الزائرين و عن اعضاء المنتدى الذين يقرأون فى هذه الدورة .
وهذا لا يعنى ان الاعضاء و الزائرين لا يستفيدون بها ولكن هناك مزايا خاصه للاعضاء المشتركين الفعالين فى هذه الدورة لان هذه الدورة اعدة لوجه الله سبحانه وتعالى .
و من مزاياها:ـ
1-سوف يمنح توقيع الدورة
2-سوف يمنح شعار الدورة
3-مع الانتهاء من كل جزء فى الدورة له كتاب بصيغه الPDF عن الجزء المكتمل و فى نهايه الدورة سوف نهدية كتاب كامل عن الدورة بصيغه الPDF و إن شاء الله كتاب رائع.
4-نسخه كامله من برنامج الCNC مع ال3D VIEW
كل هذه المزايا سوف ترسل على الرسائل الخاصه للاعضاء المشتركين والفعالين معنا فى الدورة واتمنى ان نكون كلنا مشتركين فيها لانها نقله جميله و كبيرة فى المهندس العربي فى عالم التصنيع.
الاخوه الذين يسألون عن ميعاد الدورة والله يا اخوه انا مشغول جداً جداً ولكن إن شاء الله الدورة ستبدأ من الاسبوع القادم إن شاء الله ونظامها سوف نطرح جزء جزء على قدر ما استطعت لانها كبيرة
وبين كل جزء وجزء سوف انتظر الاسئله من الاخوة على الجزء المشروح لان من اهم بنود الدورة هى الرد على الاسئله الخاصه بالاجزاء المشروحه.
الدورة موجوده حاليا
الجزء الاول اضغط هنا
الجزء الثاني اضغط هنا
وجزاكم الله عنى كل الخير
السلام عليكم ورحمة الله وبركاته اشتريت محركان خطوي 2 امبير صنع الصين للتجربة ب 4 ملفات و8 اسلاك اصفر واحمرواخضر وازرق وان نبضة التشغيل هي 4,6 فولت وموديل المحرك هو \ a57bygh301 \ ماركة \ maiz\ حيث انني حاولت تشغيل المحرك بدارة قيادة بدون حاسب محاولتان فلم افلح واريد تشغيل المحرك اولا بدون حاسب والخطوة الثانية بالحاسب عبر برنامج ومن ثم اركبهم على الماكنة النموزجية
الكل من شارك الف شكر ووفقكم الله
السلام عليكم ورحمة الله وبركاته اخي ابو مقاتل اذا اضفنا 4ترانزستورات على خرج الدارة نوع \ tip122\ او\ 2n355\ هل نستطيع تشغيل المحرك الذي لدي
نعم
و لكن لابد من حساب الدخل الخاص على الترانزيستور حتى لا يصاب بتلف
يعنى حاول أن تربط التانزيستور بكل خرج عن طريق مقاومات 100 أوم مثلا
لو كان الأمر بحاجة الى توضيح اكثر
فلا تستحى أطلب و لكن أرجو أن توضح ما تريد بالضبط
و الله المستعان
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
السلام عليكم ورحمة الله وبركاته لاحظت ان برنامج kcam4001 نستطيع ان نتحكم به من مواصفات الفارزة وهل نستطيع تغيير اليبانات حسب نو ع المحرك ودارة القيادة وهل للبرنامج كرك كي يعمل بشكل دائم . ساجرب عليه دارة uln 2003 مع اضافة ديود وترانزستور ضوئي على شكل شريحة ووفقكم الله
اخي العزيز أود أن أسألك هل تملك تصميم الدائرة التي تتحكم ببرنامج kcam عن طريق الدارةuln 2003حيث أني لم أنجح في العثور عليها ، مع العلم اني امتلك الكراك الخاص بالبرنامج
قال تعالى (( إن اللذين يخشون ربهم بالغيب لهم مغفرة وأجر كبير ))
الملك
اخي روماريو ان رسمة الدارة موجودة في الصفحات السابقة وقد اجريت عليها بعض التعديلات باضافة ترانزستورات ضوئية لحماية الحاسب وترانزستورات تكبير لقيادة المحرك وقد نفذت دارة التوزيع منافذ الطابعة ودارة لتوزيع التغذية لسهولة العمل وسانفذ ثلاث داراة 2003 و2803 للتجربة وساخبركم بالنتيجة عما قريب, وان احد اصدقائي اعطاني برنامج تشغيل فيه برنامج سي ان سي من لينوكس حيث تستطيع في هذا البرنامج التحكم باعداداته وارجو ان منك ان ترفع كرك k cam 14 الذي لديك مع فائق الاحترام لكل المشاركين المقصرين والنشطين اخوكم حسان
بسم الله الرحمن الرحيم و به نستعين
السلام عليكم و رحمة الله وبركاته
ما شاء الله عليكم
للعلم أنا مبرمج C.N.C
و اعيش في هولندا
و خبرتي في مجال الخراطة و الفريز
و إن شاء الله أكون عوناً لكم و أنتم عوناً لي
أتمني لكم التوفيق و سأحاول أن ألحق بركبكم
مع العلم الحمد لله أنا عندي برامجي الشخصية علي جهازي و لكنها تستخدم الدونجل
مع تمنياتي يالتوفيق
Hello,
My name is Moh'd I. Odeh, Jordanian mechatronics engineer.
I have devoloped a full CNC software called CNC Live..... I'm ready to support any one in this forum.
You can learn more about this software at www.cnclive.net
Regards,
Moh'd I. Odeh
Amman on 20-05-07
جزاك الله الخير اخي فارس ان شاء الله سنستفيد من خبرتك الجيدة اخي فارس هل تغيدنا ببرنامج نستطيع التحكم باعداداته كي يناسب مواصفات فارزتنا مع دارته لدي برنامج kcam 4 لكن ينقصه الكرك وبعض الشرح
odehmohd كتب:Hello,My name is Moh'd I. Odeh, Jordanian mechatronics engineer.
I have devoloped a full CNC software called CNC Live..... I'm ready to support any one in this forum.
You can learn more about this software at www.cnclive.net
Regards,
Moh'd I. Odeh
Amman on 20-05-07
اخي الاردني شكرا لك على مبادرتك الجيدة انا الان احمل البرنامج وان شاء الله يكون المناسب ياريت يااخي لو تكتب بالعربي كي نستفيد اكثر و جزاك الله الخير
