كيف تصنع ماكينة cnc بالتفصيل مع المخططات

اين الناس الطيبين لم هجرو هذا الموضوع

نحن لم نهجره

و لكن الكل مشغول للأسف

و من يحصل على جديد سوف يأتى به هنا

الله عليكم نفسى اشارك معاكم بس مش عارف اشارك بحاجة

لقد جمعت الدارة 2308 ولكن ليست عملية وجمعت دارة تستخدم شريح \l297 \ ولان قيد التجريب على برنامج \kcal4 \ والله الموفق

أرجو لو نجحت بتجربة هذا البرنامج أن تخبرنا

و يريت ترفع لنا هذه الدارة الأخيرة

السلام عليكم و رحمة الله و بركاته

ما شاء الله هذه أول مرة أرى فيها منتدى عربي يناقش موضوع صناعة الـCNC بالتفصيل فجزاكم الله خيراً على المبادرة الطيبة و جعلها في ميزان حسناتكم و الموضوع مشجع و مفرح في نفس الوقت .

و أنا واحد من ثلاثة أعضاء كونا فريقاً (أسميناه فريق النهضة الهندسي ) في العراق و صنعنا ماكنة CNC بثلاثة محاور و تمكنا بفضل الله من النقش بها على بعض المعادن مثل الألمنيوم و النحاس بالإضافة إلى الخشب و البلاستك و الرخام ، و الماكنة موجودة في الصورة أدناه .

و أنا أعرض عليكم مساعدتي في مشروعكم و مستعد للإجابة عن أسإلتكم و الإستفادة من خبراتكم .

و دمتم صناعاً للحياة .

ساجرب ارفاق الدارة ان شاء الله

______.pdf

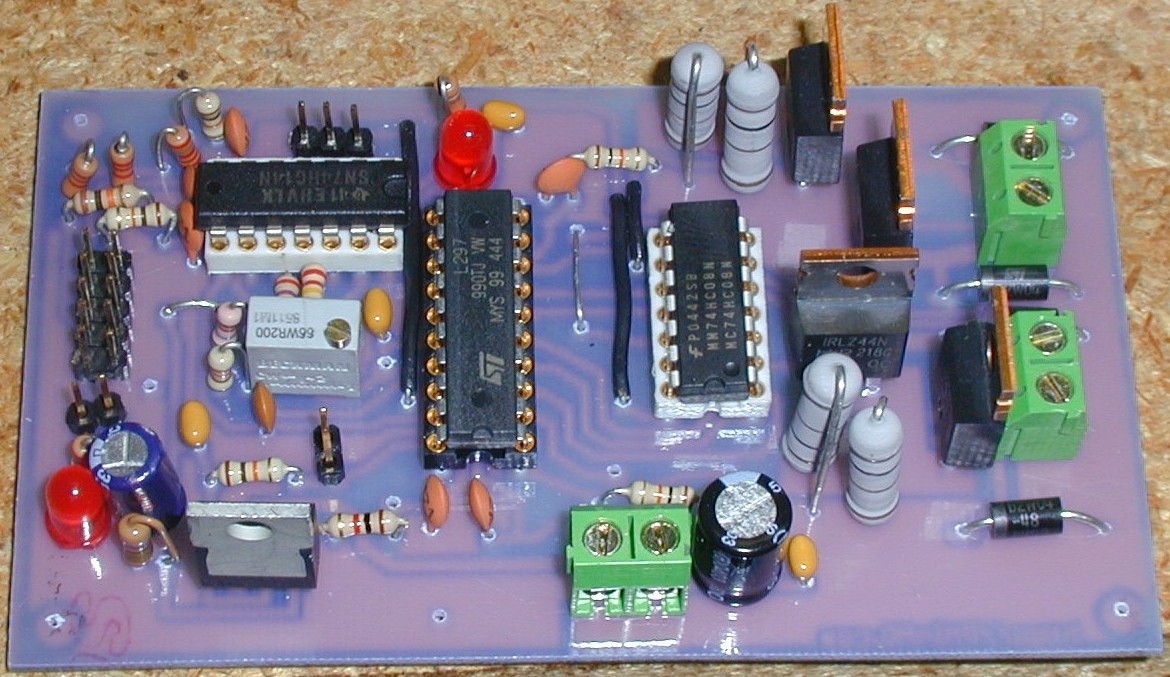

اخواني استطعت والحمد لله رفع الملف ولاول مرة وان شاء سارفق صورة الدارة والدارة المطبوعة ايضا وقد جربتها وهي عملية جدا واحاول الان التعلم على برنامج كام المذكور سابقا لتشغيل الماكنة التي صنعتها مع العلم ان هناك صعوبة بالتعلم على البرنامج فمن يستطيع مساعدتي فلا يقصر

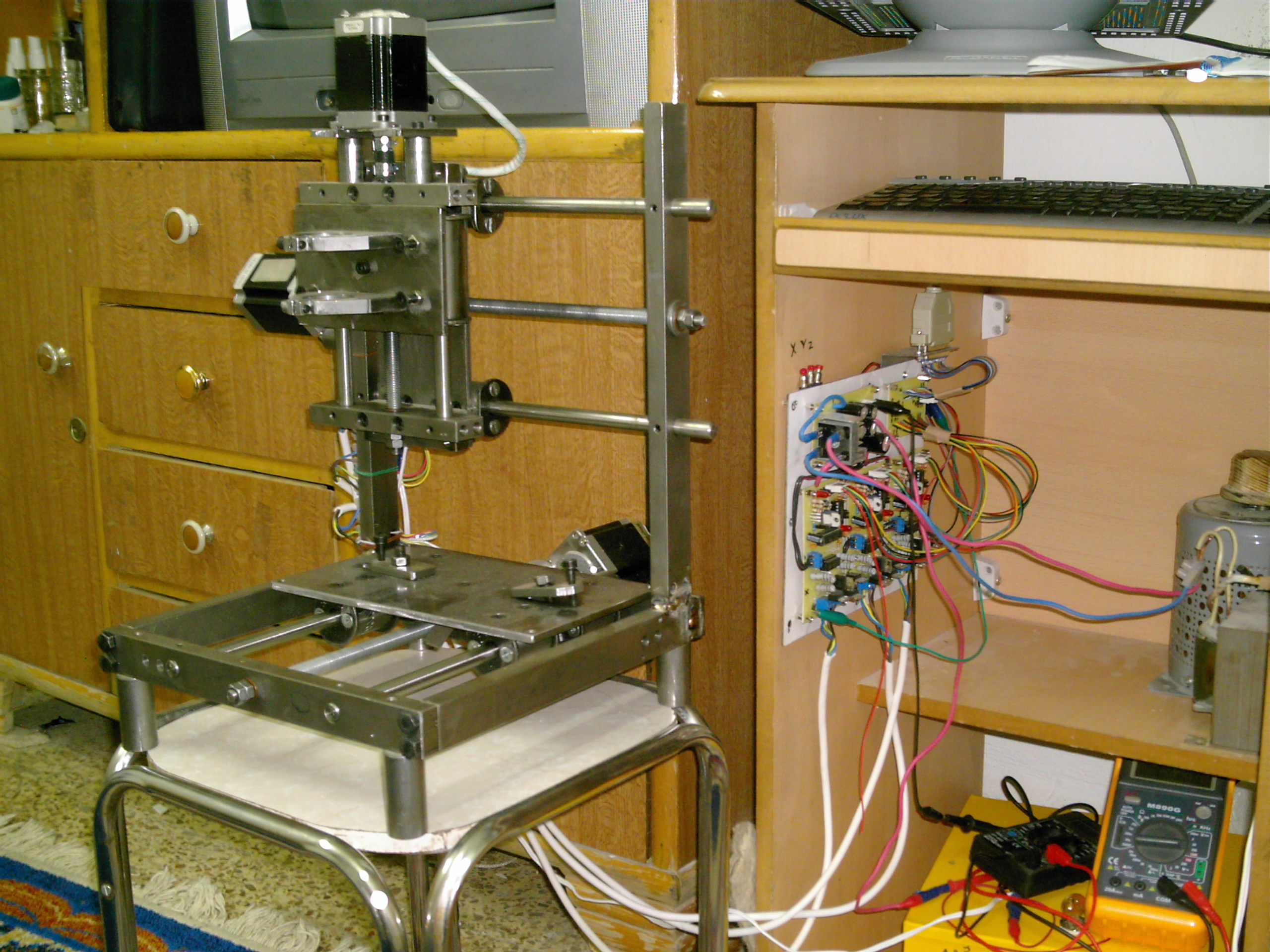

قد ارفقت صورة الماكنة التي صنعتها ارجو ان تنال اعجاب الجميع وانا مستعد للاجابة عن الاسئلة بخصوص الماكنة والدارة بدون تحفظ او احتكار ولوجه الله تعالى وهذه واجه البرنامج ونانتظار من يعلمنا عليه وقد جربته وحرك المحاور بشكل جيد

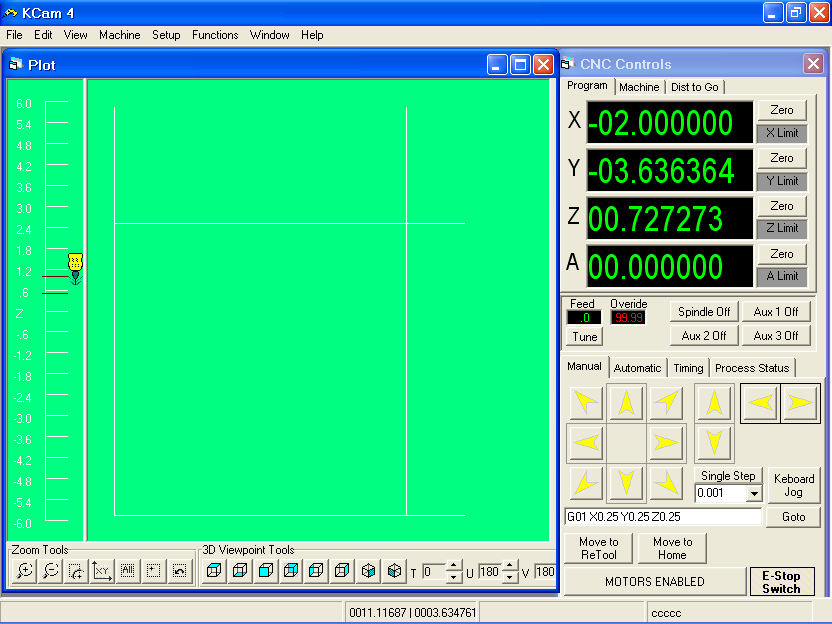

وهذه واجه البرنامج kcam40014 فمن لديه الكراك فليسعفني به ومن لديه الخبره به فليعلمنا


هذه الدارة معقدة نوعا ما

ولكن لو انها عملت معك جيدا فلا بأس

ممكن لو عرفت ما الذى يرسله البرنامج على مخرج التوازى للدارة نصنع دارة أبسط

هذه هى المشكلة التى توقفنى الأن

اخي ابو مقاتل ان الدارة بسيطة وليست معقدة وهناك ثلاث مداخل لها من الحاسب مدخل للنبضات والثاني للاتجاه والثالث للعمل او لا وهذة دارتها المطبوعة لعيونكم والله الموفق

______.pdf

اخواني البرنامج kcam يخالف اعدادات الطاولة هو يعمل ولكن ليس كما يجب ربما لاني لااعرف به ارجو من الاخ وليد الحديدي ان يعلمنا عن البرنامج المناسب كي نعمل عليه ولكم جزيل الشكر

السلام عليكم

أخي الحبيب ssan أحييك على هذا الجهد الجبار و أسأل الله لك التوفيق و دوام النجاح و أن يفيد بك الأمة و أن يعلمك ما ينفعك و ينفعك بما علمك .

أخي الحبيب فيما يخص برنامج الـ KCam فهو برنامج ممتاز وقد استعملناه و كان يعمل بشكل ممتاز ، و مشكلته أن هناك نسخاً منه تعمل و نسخاً لا تعمل ، فأول نسخة كانت لدينا كانت تعمل بشكل جيد ، و عندما حملنا نسخة أخرى لم تعمل كسابقتها ، و اضطررنا إلى سحب عدد من النسخ إلى أن عملت أحدها بشكل جيد ، و الآن أضعنا هذه النسخة ، علماً أن كل هذه النسخ هي Demo versions ، و على العموم أرجو أن تقول لي ما هي المشكلة بالتحديد فلعل المشكلة ليست في النسخة .

و للتخلص من هذا كله هناك برنامج أفضل من الـ KCam اسمه MACH3 يمكنك تحميله من هذا الرابط :

http://www.artsoftcontrols.com/Downloads/m...onR1.84.002.exe

و هذا الرابط لتحميل الـ Manual للبرنامج :

http://www.artsoftcontrols.com/documentation/M3M1_84-A2.pdf

في الحقيقة أنا لم أجرب هذا البرنامج لحد الآن إلا أن الكثير ممن استعملوه أوصوني به ، و النضرة المبدأية للبرنامج تؤكد أنه برنامج ممتاز و فيه إمكانيات ضخمة تفوق بكثير إمكانيات الـ KCam و أجمل ما رأيت فيه هو إمكانية مراقبة عمل الماكنة بواسطة كاميرا فيديو من خلال البرنامج و فيه ميزات أخرى كثيرة ، علماً أن هذه النسخة هي أيضاً Demo Version إلا أنها تعمل بشكل كامل كما قيل لي .

و بالمناسبة أخي الفاضل أشكرك شكراً جزيلاً على خريطة الـ Driver فأنا أحتاجها جداً لأنني ليس لي خبرة قوية في الإلكترونيات فهل تنصحني أن آخذ هذه الخريطة و أذهب بها مباشرة إلى مصنع الـ PCB لأنني مقبل على صناعة ماكنة أخرى . و كم واط تتحمل هذه الدائرة ؟ و هل جربتها لفترة طويلة ؟ و ما نوع المحرك الذي يربط بها Unipolar أم Bipolar ?

و جزاك الله كل خير

يا جماعة هذا موقع مفيد جداً فيه الكثير من الدوائر للتحكم بالـStepper Motors و فيه أيضاً معلومات كثيرة تخص هذا المجال :

http://www.pminmo.com/

أسألكم الدعاء لي بالهداية .

السلام عليكم ورحمة الله وبركاته في الحقيقة إن مثل هذا المشروع جدير بالاهتمام ويجب علينا جميعا المشاركة فيه ومع قلة خبرتي في مجال التحكم الصناعي إلا أنني أستطيع أن اساعد في أشياء رمزية مثل برامج تحكم صناعية جاهزة للأستفادة من طريقة برمجتها كبرنامج (Isac) وبرنامج (Osai ) وبرنامج (WoodWop) فانا أمتلك كل هذه البرامج فاذا كانت تساعدكم فقط أخبروني

وارجوا من الله التوفيق

اخي الفاضل وليد اشكرك جدا وجزاك الله خيارا كثيرا وغفر لك ونفع بك الامة اولا الدارة تتحمل 7 امبير وتستطيع زيادة استطاعتها بتغيير الترانزستورات ثانيا المحرك ب خمسة اسلاك ويستطيع السير بخطوة ونصف خطوة بالنسبة للوحة المطبوعة تحتاج لمعالجة الحجم لتناسب ال ic وعناصرها متوفرة في دمشق اما بالنسبة لبرنامج kcam فترته قصيرة بينما تتعرف عليه تكون المدة قد انتهت ونحن نحتاج لبرنامج دائم وساحمل برنامجك المذكور وساخبركم بالنتيجة ان شاء الله اذا كان هناك اي استفسار عن الدارة فارجو منك التوضيح الاستطيع الاجابة كوني متعدي على مجال الالكترونيات وبالاصل انا اعمل في صناعة قوالب قص وتشكيل المعادن وقوالب الحقن والله الموفق

اهلا وسهلا بك اخي عمر وجزاك الله الخير ان البرنامج الذي نحتاجه نستطيع ان نتحكم باعداداته مثل طول الاكس وكم درجة يلزم المحرك الطاولة 1 مم الخ وان كانت البرامج التي لديك تنفع فارجو منك رفعخا وان كان ممكن مع الكركات والله الموفق

اخي وليد المحركات التي لدي هي ثنائية القطبية و2 امبير وتعمل بجهد عند النبضة 18 فولت وتدو بكل نبضة 8,1 درجة والاكس في الماكنة خطوة 75و1 مم لكل 360 درة والله الموفق

السلام عليكم

أخي الحبيب ssan جزاك الله خيراً على المعلومات القيمة التي تخص الدرايف ، و على العموم أنا متأكد أنه سيكون لدي الكثير من الأسئلة بهذا الخصوص و لكن بعد أن أبدأ بعمل الدرايف إن شاء الله و أنا الآن مشغول بالإمتحانات .

أسأل الله لك التوفيق في عملك و أن يرزقك الإخلاص فيه ، و بالمناسبة ، ما الذي تنوي أن تنتج بماكنتك ؟

اخي وليد شكرا لك وللاخوه في هذا المندى الرائع من المؤسسين للمشتركين الجدد مثلنا واتمنا من الله تعالى ان يعودو لمشاركتنا واذكر منهم ابو النور وابو مقاتل الذي طلات صغير ومتباعدة وfras ولااذكر بقية اسمه والكوادر الذين قدمو بعض الكودات التي لم افهم منها شيئا لقلت خبرتي حقيقتا اتمنا ان يعود الكل . ان الماكنة التي صنعتها هي نموزج ان وفقني الله وتم النجاح بالكامل من الماكنة الى السوفت ويير اي البرنامج الدائم والمفيد ساقوم باتمتة ماكنة موجودة لدي اكبير واحفر عليها قوالب الحقن ان شاء الله امابخصوص البرانامج الذي نصحتني به اصبح الان موجود عندي وحيث ان لغتي الانكليزية ضعيفة جدا فستكون مدة فهمي للبرنامج اطول مما تتصور الا اذا ساعدني احد والله الموفق

اخي وليد اعتقد بان برنامج Mach3Turn لايعمل وليس به لوحة مفاتيح للتحريك اليدوي هل هناك افضل منه فما رايك والله الموفق

هذه واجهة البرنامج من لديه معلومات عنه فاليخبرنا جزاه الله الخير


السلام عليكم

بالنسبة لmach3 فهو برنامج رائع و أظنه سهل و له شرح بالصوت و الصورة على الموقع

و أنا لم أعمل به

و لكن الكثير الكثير من المواقع و الأفراد يعملون بهذا البرنامج و من أكثر البرامج شعبية على الشبكة

بالمناسبة هناك برنامج أيضا لم أجربة و لكنه أبسط من البرنامج المذكور و هو turbo cnc

و هو يعمل من خلال بيئة الdos و هذه مزية رائعة حيث أنة من الممكن أن يعمل على أى جهاز تقريبا بدءاً من أجهزة ال386 و أى أجهزة حاسوب محمولة قديمة

و أظنه برنامج سهل و أنا أنوى إن شاء الله أن أعكف عليه لأتعلمه لأعلم إن كان مجدى أم لا

و لكن بعد ما أنتهى من عملى الماكينه

هذا هو موقع البرنامج dakeng

و الله المستعان

بالمناسبة لكى تصنع دارة تتحكم فى محركات الماكينة الخاصة بك

كل الذى يلزمك هو أن تعلم ماهى البيانات التى يتم إرسالها من البرنامج الى الماكينة

فمثلا فى البنامج kcam هناك خرج للإشارة النبضات و خرج للإتجاه

هنا كل ما عليك أن تصنع دارة تستقبل هاذين المخرجين و تتحكم فى المحرك

اخي ابو مقاتل انا ايضا جربت ال kcam فهو سهل التعلم عليه مشكلته ان مدته قصيرة بينما تجهز الاعدادات وتجربها تكون قد انتهت ولاحظت ان الاعدادات تختلف به وحتى تستطيع تشغيله مرة اخرى يلزم فورمات للنظام وكما انت قلت يعطي مخرجان للدارة 1 لالاتجاة 2 للنبضات وهناك اخر يعطينا enable وساحمل البرنامج التالي واجربه ان شاء الله وبعدها ان لم انجح فسيكون احباط سوفت ويير . والله الموفق
