كيف تصنع ماكينة cnc بالتفصيل مع المخططات

السلام عليكم ورحمة الله وبركاته.

أشكركم أخوتي كلكم على جهودكم فرداً فرداً... romariorambo , Amin , abo nasra والجميع.

أخوتي الأعزاء في أول خطوة وأهم وأصعب خطوة هي فهم ملفات الـ DXF لأننا مهما برمجنا برامج لن كون كبرنامج الـ AutoCAD لذلك رأيت أن نصنع مترجم للملفات المصممة على هذا البرنامج ونستخدمه في الماكينة الخاصة بنا إن شاء الله.

وقد بدأت بوضع الدروس هنا وهذا هو الرابط.

/index.php?showtopic=105138

أرجو دخول المبرمجين والغير مبرمجين لنكون كلنا على علم كافي بكافة تفاصيل هذه الملفات.

والله ولي التوفيق.

أخوكم أبو النور.

اريد ان ارفق صوره او ملف !!!!!!!!!!!!

لمذا ليس لدي صلاحيات . :huh:

لدي بعض االتوضيح او الاسئله ولا ستطيع شرحها بدون ملفات او صور.

فهل من احد يرد على مع اني طلبت من قبل ولكن دون فائده :unsure:

اريد ان ارفق صوره او ملف !!!!!!!!!!!!

لمذا ليس لدي صلاحيات . :huh:

لدي بعض االتوضيح او الاسئله ولا ستطيع شرحها بدون ملفات او صور.

فهل من احد يرد على مع اني طلبت من قبل ولكن دون فائده :unsure:

السلام عليكم ورحمة الله وبركاته.

أخي الكريم لتحميل صورة ... عليك أولا التسجيل في موقع الفريق العربي للبرمجة.

وبعد التسجيل تدخل للموقع وتحمل الصورة من لوحة التحكم الخاصة بك وسيعطيك رابط لها تحدد الايقونة الخاصة بإضافة صورة في الرد وتضع الرابط الذي أعطوك اياه وستعرض الصورة التي قمت بتحميلها.

اصعد إلى أعلى المنتدى هذا وستجد أيقونة مركز تحمل الصور اضغط عليها وستجد رابط الموقع.

والله ولي التوفيق.

أخوكم أبو النور.

السلام عليكم ورحمة الله وبركاته

اخوتي الاعزاء في الله جميعاً ، لقد كنت قد آثرت ان اعتزل هذا الموضوع ، بعد ان رأيت التراخي والوهن قد دب في اطرافه واصبحت المشاركات تتم على مضض ، ولم يعد الحماس راية المشاركين في هذا الموضوع مع كل محاولاتي لتفعيل وتنشيط هذا الأمر ، الا انها باءت بالفشل ، وانا ارى يوماً بعد يوم اعداد المشاركين في هذا الموضوع في تناقص مستمر ، وكانت لدي بشارة للجميع فآثرت ان اكتمها لما رأيت هذا التراخي وفلة النشاط والاحباط لدى معظم الاخوة المشاركين ، وقلت في نفسي ربما ان السبب في هذا التراخي هو انشغالنا جميعاً في موضوع الحرب على لبنان ، ولكني رأيت ان الامور ازادادت اكثر من اللازم فآثرت التوقف عن هذا الأمر ، ولكنكم يا صحابي رغيبوا الأطوار فيبدوا اننا ننام جميعاً في نفس الوقت ، ثم يهب النشاط والعزيمة فينا جميعاً مرة أخرى في نفس الوقت ، وفي حقيقة الأمر ان هذا الحال لا يمكن ان يوصلنا الى نتيجة ، لذا فانني اتمنى منكم اخوتي جميعاً ان تركزوا معي فيما سأذكره لاحقاً واتمنى ان تبدوا رأيكم واستعدادكم له :

ان الوصول الى انتاج هذه الماكينة يتطلب جهداً حقيقياً وجباراً وعملاً منظماً ومركزاً ، وهي سمات لا نتمتع فيها للأسف بالشكل المطلوب لغاية الآن ، والسبب في ذلك صراحة اننا نعمل كل واحد منا بشكل مستقل عن الآخر هذا من ناحية ومن ناحية اخرى اننا نعمل بلا قيادة لهذا العمل ، واظن انه قد حان الوقت لنضع النقاط على الحروف

وان نعمل على تنفيذ الخطوة الأولى وهي تحديد مدير للمشروع من واحد من المشاركين في هذا المشروع من بدايته ولغاية الآن ، وانا اعدكم جميعاً وهذه البشارة التي قد تحدثت لكم عنها ، انه في حال تمام المشروع فانني سأعمل على تسجيل شركة في الأردن لغايات الاستفادة من هذا المشروع وتعميمه على جميع الاقطار العربية والاسلامية ، وان الشركاء في هذه الشركة هم الاخوة اللذين ساهموا وسيساهموا في هذا المشروع ، وانني امنح جميع الاخوة مهلة اسبوع لتسجيل اسماءهم ولا اقصد اسماؤهم الحقيقية بما يفيد رغبتهم المشاركة في هذه الشركة ، وسيرسل اليهم جميعاً كلمة سر خاصة تفيد باعتبارهم اعضاء في هذه الشركة على بريدهم الخاص في هذا المنتدى ، وعليهم ان يحتفظوا بها لحين الانتهاء من المشروع ، ليقوموا بارسال اسمائهم الحقيقية وكلمات السر الخاصة بهم لغابات تسجيل الشركة رسمياً مع الوثائق الرسمية المطلوبة لذلك في حينه ، واعلمكم ان لدي مجموعة من الاخوة ممن لديهم الاستعداد للاستثمار في هذا المشروع مالياً سواء من الاردن او من دولة الامارات العربية .

والسلام عليكم ورحمة الله وبركاته

السلام عليكم ورحمة الله وبركاته.

أخي في الله romariorambo .

لاتظن بنا السوء..... فوالله الذي لا إله إلا هو أن المشروع لم يغب عن بالي يوماً واحداً....

أنا وأخي في الله Amin كنا نناقش كل مايستجد لدينا حول هذا الموضوع على الماسنجر..... هذا أولاً.

كما كنت أدرس جدوى بناء برنامج رسم خاص بالماكينة..... لكني وجدت أنه مهما برمجنا سأعجز كوني فرداً ولست جماعة أو شركة على برمجة برنامج رسم احترافي مثل الأوتو كاد فعكفت على دراسة ملفات الـ DXF والنتائج تجدها في الرابط الذي أرفقته في مشاركتي السابقة.

وأنا الآن في طور تصميم برنامج مترجم يترجم ملفات الـ DXF إلى لغة تفهمها المحركات الخطوية المستخدمة في ماكينتنا. ولكن بعد اعتماد التصميم النهائي للماكينة وتحديد المحركات المستخدمة فيها.

وكل هذا العمل في سبيل الله.

أتمنى أن تكلمني على الماسنجر في أقرب وقت....

والله ولي التوفيق.

أخوك أبو النور.

اخوانى فى الله ..... مرحبا بكم من جديد بعد فترة البيات الشتوى التى كنا فيها ..... و اهلا بالصحوة الجديدة فى مشروعنا ....... و اعذروا لى قلة مشاركاتى فى الوقت الراهن لانى مشغول فى موضوع خاص و انا باذن الله معكم و متابع يوما بيوم باذن الله.....

يا اخ ( romariorambo ) انت لية فقدت الامل بسرعه كدة :D .... اصبر و ما صبرك الا بالله .... و يا ريت تشاركنا الاخبار الحلوة اللى عندك علشان تحفزنا الى العمل ....

بالمناسبة ... لقد رايت ان الاخوة قد اكتفوا بالشكل العام للتصمبم و بدئوا فى التنفيذ .... و بناء علية اوقفت ارسال باقى الاجزاء :huh:

ارجوا ان كان هناك ما يمكننى القيام به ...ان يتم ابلاغى بالمطلوب منى حتى اعمل على القيام بة ;)

اخى ( Aboalnoor-Delphi7 ) ... انت فين يا راجل .... منتظرك تكلمنى و تبشرنى بالاخبار الحلوة ;)

السلام عليكم ورحمة الله وبركاته

يا شباب إن شاء الله انو ما خاب ظني فيكم , أنا وشباب من الاردن في الجامعة الاردنية والجامعة الهاشمية نعتقد بعد قرائتهم للموضوع باكمله ,

انو بيطلع معكم اشي في الاخير . بس شوية صبر .

أولا : بحب اشكر الاخ Aboalnoor-Delphi7 على الموضوعاللي بصراحة انا ضيعت كل الوقت اللي فات عليه وهو قراءة ملفات dxf وعلية سوف اشرح

وجهة نظري بالنسبة للبرنامج الذي احضر له .يتم الرسم وتحديد الشكل وعرضه على اي برنامج يتعامل مع ملفات ال dxf ويتم توليدة وحفظه في اي مكان .

بعدها ياتي دور البرنامج الذي عمله فقط قراءة النقاط وبعثها الى المحركات الخطوية . وسيتم اضافة جميع الإضافات التي يحتاجها البرنامج . مثل التوقيف المؤقت

للبرنامج وإعادة الحركات من نقطة معينة في حال تم مواجهة مشاكل مع الشغلة اللي على المحرك مثل كسرها . وهذا أكثر شيء تتعرض له ماكينة ال cnc

من مشاكل . أرجو من الاخ Aboalnoor-Delphi7 ان يتم دروسه لفتح الملفات واطلب من الاخوة المعنيين في الامر ان يساعدوه . وشكرا

أما بالنسبة للاخ romariorambo فانا مقدر الحاله التي انت بها ولكن إن شاء الله ان الكل مهتم بالموضوع . وبصراحة لولا ردك لما دخلت الان لاني لا احمل

الجديد المفيد لكم ولي وللمشروع , أود بدوري أن ارشح الاخ romariorambo مديرا للمشروع على الانترنت , ولكني غير مهتم

بالمشروع كشركة لاني حققت هدفي بان افعل ما فعلناه عن طريق النت , ليس الا وان نكون نموذجاً لاي فرقة عربيبة لان تحذو حذونا .

أنا بانتظار ردودكم المبشرة وانا على الطريق الصحيح وكلكم ان شاء الله , ان كانت النية في الخير فان الله معنا .

السلام عليكم ورحمة الله وبركاته.

أما بعد :

أخوتي في الله ..... أعدكم أنني إن شاء الله سأتم الدروس وانتظروا هذا المساء درس فس غاية الأهمية عن رموز المجموعات الثابتة........

أما بالنسبة للمساعدة فبابها مفتوح وأنا بشر فيمكن أن أكون قد تهت عن شيء....

ولدي اقتراح.......... لماذا لا نتحادث على الماسنجر....... ولو سمحتم أكون أنا السيرفر.......

والموعد اليوم الساعة العاشرة مساءً..... إن شاء الله......

أنا كل يوم بإذن الله من 10 حتى 11 مساءً أكون أون لاين.........

والله ولي التوفيق.

أخوكم أبو النور.

السلام عليكم و رحمه الله و بركاته

أولا : أود أن أشكر كل من شارك فى هذا الموضوع القيم الذى أثبت حقا أن التعاون لا يزال قائما هنا و أن هذا التعاون قد أدى الى نتائج جيدة حقا كما سيقول كل من يطلع على هذا الموضوع

ثانيا : للأسف الشديد لم أكن أعلم بوجود هذا الموضوع فى المنتدى إلا منذ يومين إثنين فقط للاسف الشديد جدا فأنا من الذين يهتمون بشدة بتصنيع آلة

مشابهة للتى تحدثتم عنها فقد كنت أطمح الى صنع آلة رسم دوائر إلكترونية و تثقيبها أيضا و لكنى للأسف كنت أسعى لهذا الموضوع وحدى لعدم معرفتى بوجود مهتميين

ثالثا : أنا أعلن إشتراكى معكم بكل قوة فى وضع تصاميم و إختبار الجزء الخاص بالميكانيكا و الإلكترونيكس و سأترك جزء البرمجة للمختصيين

و لتعبيير عن مدى تفاعلى معكم أنا أنصحكم بشدة أن تبحثوا فى أى محرك بحث و ليكن جوجيل عن "blotter" و كل ما يخصه أنا قد فعلت ذلك و حصلت على عدد من النتائج الإيجابية و المواقع التى تهتم بهذا الأمر و أيضا مواقع لهواة صنعوا لأنفسهم مثل هذه المكينة

أرجو ا أن يستمر هذا التعاون المثمر الى النهاية ألا و هى إنتاج هذه الآلة إنتاج عربى متكامل مشترك بنسبة 100% إن شاء الله

السلام عليكم ورحمة الله وبركاته

اخوة الاحبة في الله جميعاً حياكم الله وبارك لكم في اعمالكم ، وشكرا لاخوتي الاحبة amino , Aboalnoor-Delphi7abo nasra, على كلامهم اللذي ملؤه الاخوة والمحبة ، وأقول لكم ان موضوع انجاز الماكينة ان شاء الله قد اقترب وسيتم باذن الله وعونه ، وازف لكم هذه البشرى وهي انه من الممكن لنا ان نحقق هذا الامر من خلال استخدام برنامج kcam.4011 وهو برنامج يعتمد عليه جميع من قاموا ببناء ماكينات cnc من باب الهواية في الغرب ، وتكمن الية عمل البرنامج بما يلي :

تقوم برسم التصميم اللذي تريده من خلال برنامج Autocad او برنامج coraldraw ومن ثم تقوم بتخزين هذه الرسمة وفق نظام dxf ، وبعد ذلك تقوم بفتح هذا الملف من خلال برنامج kcam.401 واللذي بدوره يكون مرتبطاً مع منفذ الطابعة ، ويتحكم بالمحركات الخطوية التي ستعمل على تنفيذ الرسمة وحفرها ، ويمكن للبرنامج اخوتي ان ياخذ ملفات gcode ويقوم بتنفيذها بنفس الطريقة ، وقد حصلت ايها الاخوة على نسخة تجريبية من هذا البرنامج لمدة 60 يوم او 60 عملية استخدام والبرنامج كما يظهر من المواقع التي زرتها يعمل بشكل رهيب ، وقد عملت على تجريب البرنامج لدي على احد الرسمات وربط محرك خطوي واحد فقط وطلبت ان يعمل على اساس انه محور x وقد تأثر المحرك اثناء تطبيق البرنامج ولكنه لم يتحرك لان نظام التوصيل المعتمد في هذا البرنامج يختلف عن النظام اللذي اعتمدناه في عملنا ، ولكن قرات ايضاً ان بعض الاشخاص استطاع تشغيل البرنامج بالاستعانة بالدئرة uln2803 ، وكذلك قد حصلت اخوتي على برنامج يقوم بتحويل الصور الى ملفات gcode ينفذها برنامج kcam.4011 وقد عمل معي على نفس هذا البرنامج ايضاً وهذا البرنامج كامل ومجاني ، ومن ميزات برنامج kcam.4011 انه يمكنك من التحكم بخصائص منفذ الطابعة بما يتناسب واختيارك للمحركات ، وكذلك يمكنك من التحكم بمقاسات القالب ونقاط الاسناد ، ويمكنك كذلك من تحديد ابعاد الماكينة التي قمت بتصميمها ، ويمكنك كذلك من التحكم بالماكينة لتتوقف عن الثقب حتى لا تحمى بعد فترة محددة ، او حتى تقوم بايقاف المكينة ، لتكمل عملها في اليوم التالي ، او اذا حدث خلل اثناء عملية الثقب ان تكمل العمل من النقطة التي وصلت اليها ، وغيرها الكثير الكثير من الميزات الرائعة التي لا يمكن حصرها الآن وسأقوم بارفاق نسخة عن البرنامجين وبعض الرسومات التوضيحية في وقت لاحق اليوم ان شاء الله واتمنى ان نركز جهودنا على هذا البرنامج لان النتائج المتحققة منه رائعة حقاً .

وسيوفر علينا كثير من الوقت والجهد ونتائجه رائعة فعلاً كما ساريكم بعض الاعمال المنفذة به ان شاء الله .

والسلام عليكم ورحمة الله وبركاته

السلام عليكم ورحمة الله وبركاته

ارجو ان لا اكون قد تاخرت عليكم

ولا انسى ان ارحب بالاخ ABOMOKATL اشد ترحيب ، وان شاء الله ان يكون على يديه الخير بما ينفع المسلمين ،

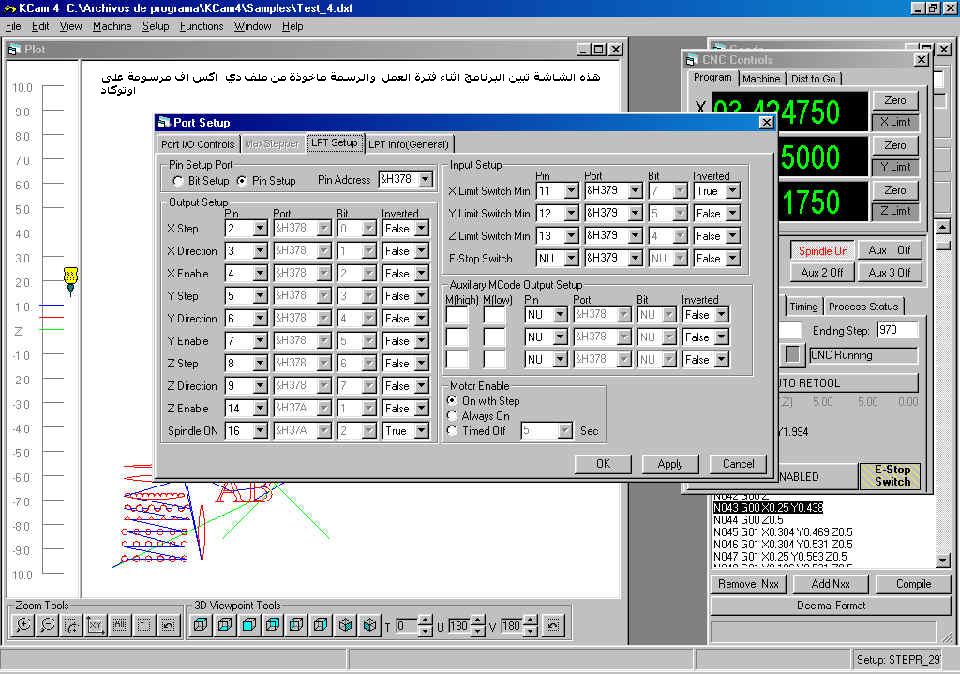

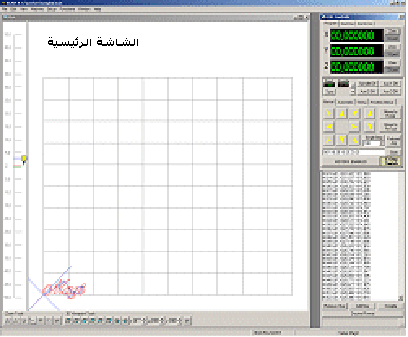

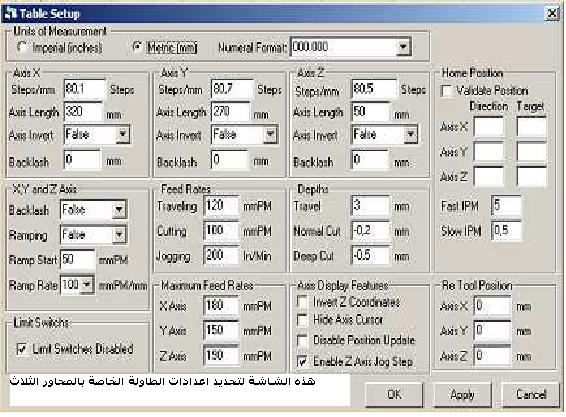

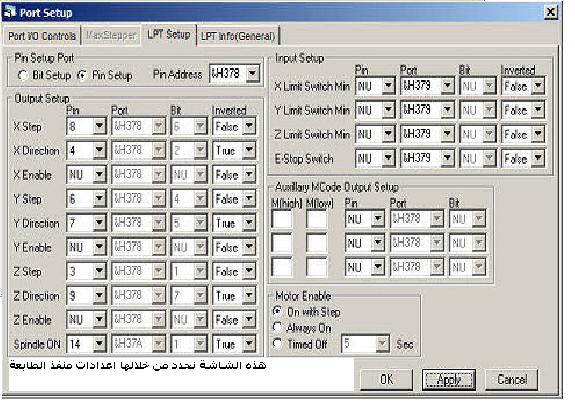

وارفق لكم اخوتي اولاً صور البرنامج مع بعض الشرح عنها ومن ثم كلا البرنامجين .

واليكم اخوتي الكرام برنامج kcam.4011 الرائع ، وهو سيكون على 11 جزء وبعض الاجزاء اقل من كيلوبايت لكن يجب تنزيلها جميعاً ويفتح البرنامج بفك الضغط عن الجزء الاول فقط ، بعد ان توضع كافة الاجزاء في مجلد واحد

الجزء الاول 500

الجزء الثاني من برنامج kcam.4011

الثالث

kcam40011.part01.rar

kcam40011.part02.rar

kcam40011.part03.rar

الرابع

الخامس

kcam40011.part04.rar

kcam40011.part05.rar

السلام عليكم و رحمه الله و بركاته

لو سمحتم ياجماعة أنا أبغى تعلم الautocad بشدة حيث أن الرسم الهندسى يأخذ منى وقت جبار فأرجوا أن يدلى أحدكم عى أى موقع تعليمى "يريت يكون بالعربية "حيث أننى وجدت أن الشراح العرب أكثر إدراكا للنقاط الحساسة و الصعبة على المتدرب

و جزاكم الله خيرا

السادس

kcam40011.part06.rar

السابع

الثامن

kcam40011.part07.rar

kcam40011.part08.rar

التاسع

العاشر

عذرا يا اخوتي البرنامج 10 اجزاء فقط

السلام عليكم ورحمة الله

اليكم البرنامج الثاني وهو اللذي يقوم بتحويل الصورة الى ملفات gcode

وهو في ملف مضغوط على 5 اجزاء

الثاني

الثالث

الرابع

الخامس

kcam40011.part09.rar

kcam40011.part10.rar

New_Folder.part1.rar

New_Folder.part2.rar

New_Folder.part3.rar

New_Folder.part4.rar

New_Folder.part5.rar

السلام عليكم ورحمة الله وبركاته

أولا أحب ان أشكر الاخ romariorambo على كل شيء جديد يطل علينا به .

واريد ان ارحب بكل مشارك جديد في هذا الموضوع .

التعقيب على البرنامج ....

اذا كان جيدا فلا بأس أن نعمل عليه ولكن هذا يعد إستعانه خارجية ببرنامج خارجي وهذا الشيء يضعف كلمة مشروع عربي لماكينة ال cnc , فأود أن شاء الله أن نقوم بعمل البرنامج نحن كما نحب نحن وبالتفاصيل التي نريدها نحن , وأهم شيء أن يحمل اسم المنتدى الذي أحتضنا جميعا لانجاز العمل

cnc arabteam program

ملاحظة الصور المرفقة للبرنامج تدل على أنه تم برمجتة على ال vb , وذلك يعنى أننا في الطريق الصحيح , وأرجو من الاخ ديلفي7 أن يصر على فهم ملفات dfx

وأن يرينا كيفية التعامل معها , وفقكم الله جميعا لما يحبه ويرضاه , والسلام عليكم ورحمة الله وبركاته .

السلام عليكم ورحمة الله وبركاته.

أما بعد أخوتي في الله.

أبشركم أنني تقريباً انتهيت من دراسة ملفات الـ DXF. بشكل كامل..... وانتظرو تكملة الدروس......

الآن أنا أدرس امكانية الرسم الثلاثي الأبعاد على الفورم بأي تقنية كانت (عناصر , OpenGL , DirectX).... ارجو ممن له الخبرة في هذا الموضوع أن يفيدنا به.

كما أدرس أمكانية تحويل الرسم إلى لغة تفهمها المحركات الخطوية.....

ملاحظة : اسمي أبو النور..... وليس دلفي7.

أرجو منكم الدعاء لي بالتوفيق.... ولوالدي.... وللمسلمين...

والله ولي التوفيق.

أخوكم أبو النور.

لقد عثرت على مكتبة ادوات خاصة ببرنامج ( VB 6.0 ) و تستخدم فى عمل تطبيقات برامج الـ ( CAD ) ......... و ارجوا ان تفيدكم فى عمل البرنامج المطلوب و ان تستفيدوا من الموقع الذى بة وصلة التحميل بشكل عام

.

.

.

.

السلام عليكم و رحمه الله و بركاته

لو سمحتم ياجماعة أنا أبغى تعلم الautocad بشدة حيث أن الرسم الهندسى يأخذ منى وقت جبار فأرجوا أن يدلى أحدكم عى أى موقع تعليمى "يريت يكون بالعربية "حيث أننى وجدت أن الشراح العرب أكثر إدراكا للنقاط الحساسة و الصعبة على المتدرب

و جزاكم الله خيرا

السلام عليكم و رحمه الله و بركاته

الأن إن شاء الله الأن أتابع كل ما كتب فى هذا الموضوع منذ بدايته (حيث أن ما كتب فى هذا الموضوع يربو قليل عن المئة صفحة طباعة ) و أعدكم إن شاء الله أن تكون لى مشاركات فعالة بإذن الله

هناك بعض الإستفسارات الأولية

كنت أود أعرف ماهى المواد التى سوف تحفر فيها الماكينة فأنا أظن أن الحديد كمادة خام للحفر سيكون فى غاية الصعوبة فأرجو توضيح المواد الخام التى يفترض أن تعمل عليها الماكينة

و جزاكم الله خيرا

السلام عليكم ورحمة الله وبركاته.

أما بعد :

اقتباس

كنت أود أعرف ماهى المواد التى سوف تحفر فيها الماكينة فأنا أظن أن الحديد كمادة خام للحفر سيكون فى غاية الصعوبة فأرجو توضيح المواد الخام التى يفترض أن تعمل عليها الماكينة

والله يا أخي برأيي أن نوع المادة غير مهم فالمبدأ واحد بس يختلف أننا نزيد من قوة عزم المحركات فقط .....

رسالة خاصة : أخي Amin انت فين يا راجل أنا مشتقلك أوي وعاوز أكلمك بأي شكل من الأشكال... الظاهر المعمل واخد كل وقتك أوك أنا كل يوم بإذن الله من الساعة 10--- 11 مساءً على الماسنجر.... ماعدا اليومين تلاتة اللي جايين عشان أنا عاوز أعمل عملية برجلي.... أدعولي أخوتي ولوالدي وللمسلمين.

والله ولي التوفيق.

أخوكم أبو النور.

بسم الله الرحمن الرحيم

اخوتي السلام عليكم ورحمة الله وبركاتة

اولاً احب ان اشكر اخي أبو النور على الرد وانا اسف على التقصير لبعض الضروف واقول لك شفاك الله والف سلامه عليك وإن شاء الله ترجع لنا بلسلامه.

اخوتي اقدم لكم هذا الموقع الذي يستحق التدقيق فيه بما فيه من معلومات قيمه وكثيره

http://www.majosoft.com/engraving/html/bod...experience.html

والسلام عليكم ورحمه الله وبركاته
