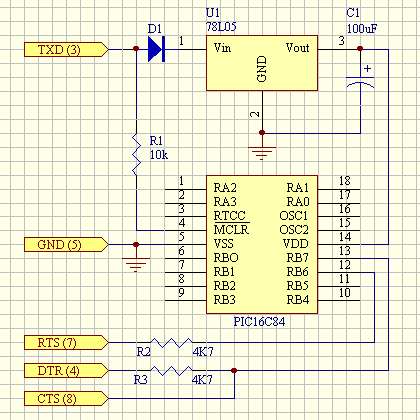

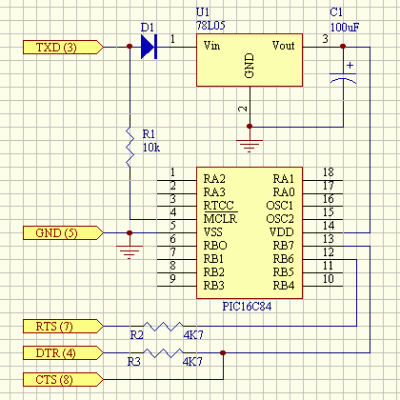

دائرة لبرمجة الإيبروم والميكروكنترولر من نوع الـ PIC
تستخدم مع برنانج بونى بروج الرائع
Pony Prog
وفى البرنامج طريقة لعكس قطبية الإشارة الخارجة والتى يتم الكتابة عن طريقها للمراد برمجته وهذا يوفر الترانزستور المستخدم كإنفرتر أو عاكس إشارة.
ويكون الاتصال فى كل منهما عن طريق منفذ الكوم
يمكنك استخدام بور من الكمبيوتر ( 5 فولت ممثلة فى السلكة الحمراء والأرضى 0 فولت ممثل فى السلكة السوداء )
...والله ولى التوفيق
تم تعديل هذه المشاركة بواسطة ikossan في 24 فبراير 2007 في 13:52
اخي kingbode
تحية طيبة وبعد
لقد صنعت المبرمجة التي طرحتها
ولكن اريد شرح طريقة البرمجة خطوة خطوة اذا ممكن
ارجوك ان لا تبخل علي بالرد لاني بحثت جاهدا على مبرمجة سهلة التجميع كهذه
وهل المبرمجة تعمل على pic 16f84a
وجزاك الله عنا كل خير
ارجو ان لا تتأخر بشرح البرنامج
و ما الفرق بينه وبين jdm
اللهم زدنى علما
من لا يستطع ان يرفع غطاءه عنه لصلاه الفجر لا يستطع ان يرفع سلاحه عند بدا المعركه
اهم شئ بتبرمج جميع انواعpic
تم تعديل هذه المشاركة بواسطة ahmed gamal في 13 سبتمبر 2005 في 22:20
اللهم زدنى علما
من لا يستطع ان يرفع غطاءه عنه لصلاه الفجر لا يستطع ان يرفع سلاحه عند بدا المعركه
اخوي بارك الله فيك ولكن لي اكثر من شهرين احاول عمل المبرمجة ولكن لا تعمل معي هل من احد جربها غيري ارجو الرد
اقصد دائرة البيك 16f
آسف جدا لعدم الرد الفوري لأنه لم يأتني تنبيه على بريدي بأنه هناك من تفاعل مع الموضوع...واليوم عندما قرأت الردود لم تظهر صور الدوائر التي أرفقتها....ولا أعلم لماذا...هل تم تعديل الموقع وضاعت الملفات المرفقة أم ماذا؟؟؟
المهم أن هذه الدوائر تستخدم مع برنامج ...Ponyprog
بسهولة يمكن الحصول علية ...فقط ابحث في جوجل عنه وستجده....وأرجو من حمل الصور أن يحملها مرة أخرى لأني لست على حاسوبي الخاص هذه الايام...
تم تعديل هذه المشاركة بواسطة kingbode في 24 فبراير 2007 في 08:52
بارك الله فيك يا ملك
السلام عليكم ورحمة الله وبركاته
فعلا اتضحت الصورة للدوائر وآسف على التاخر في الرد
أرى ان الدائرتين في منتهى السهولة من حيث التنفيذ وأيضا في قلة المكونات المطلوبة....حيث يمكنك الاستغناء عن منظم الجهد واستخدام جهد من الكمبيوتر مباشرة ( 5 فولت )
والدوائر تعمل مع برنامج بوني بروج....
هذا رابط الموقع
http://www.lancos.com/prog.html
ويمكنك تحميل البرنامج منه وأعتقد انه مجاني

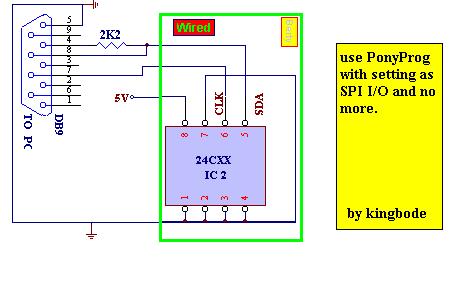

كما أنه يحتوي على دوائر البرمجة لمختلف الانواع من ايبرومات + ميكو كونتروولر لكني قمت بتبسيط الدائرة لكي تعمل على الايبرو المتسلسلة والبيك من عائلة 16f84
وأعتقد أنها تعمل ( الدائرة المرفقة )على كل عائلة
16fxxx
ما عدا الـ 16f872
ولقد قمت بحذف الترانستور عاكس القطبية من الدائرة لأنه يوجد خيار في البرنامج يقوم بعك القطبية عن طريق البرمجة ومن ثم يمكننا من الستغناء عن الترانزستور عند الخرج ...
وكل ما يلزم لبرمجة البيك هو الأطراف الارضي والتغذية والماستر كلير والــ RB6 and RB7
وأرجو التجربة والبحث وستجدون الكثير من البرامج الجاهزة + الدوائر الجاهزة أيضا لمشاريع وامثلة...
ولقد قمت برفع ملفي بي دي اف احدهما لمبرمجة متسلسة والآخر لمبرمجة تعمل على اليو اس بي ولكنهما اعقد وفي نفس الوقت اشمل وللمحترفين في صنع الدوائر وأسألكم الدعاء الخالص....وأدعو الله لكم بالتوفيق
تم تعديل هذه المشاركة بواسطة kingbode في 3 مارس 2007 في 16:22
