لدي مشكلة في دارة التحكم التالية حيث عندما أقوم بتشغيل الدارة والتحكم بالريليه رقم1 عن طريق الpic16f84
يحدث reset للpic16f84 فالرجاء المساعدة في إيجاد الحل
علما أنني أشك في حدوث تشويش ناتج عن الريليه 1أو 2 وأن هذا التشويش يقوم بإرجاع تيار إلى pic16f84
يسبب حدوث reset لها,وقد جربت وضع مكثفات ترشيح على تغذية pic16f84 ولم تنجح.

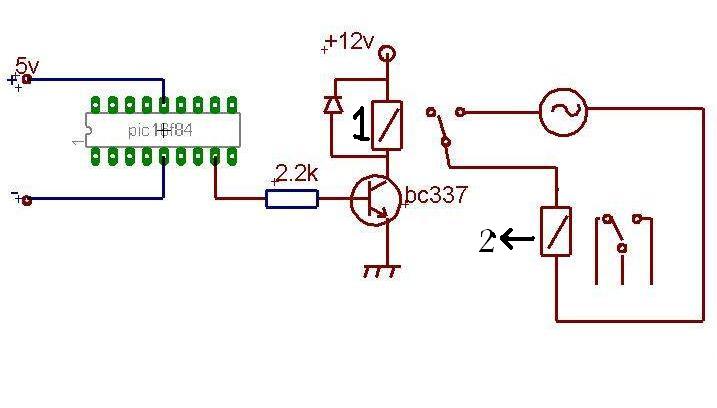

والمرفق التالي به مخطط الدارة.
وشكرا جزيلا للمتعاونين.
والسلام عليكم ورحمة الله وبركاته.
اخي العزيز
استخدم OptoCoupler عازل ضوئي .
ملحوظة اخري مهمة
خلي تعذية ال12 فولت منفصلة عن تغذية الميكرو 5 فولت ، و لكن لهما نفس الارضي . جرب ذلك اولاً
إن لم تفلح استخدم عازل ضوئي
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته,,
شكرا جزيلا لكم أخواني وأأسف جدا لتأخري في الرد حيث انشغلت جدا بسبب وقوع
مصيبة الله يبعدكم.
اقتباسملحوظة اخري مهمةخلي تعذية ال12 فولت منفصلة عن تغذية الميكرو 5 فولت ، و لكن لهما نفس الارضي . جرب ذلك اولاً
إن لم تفلح استخدم عازل ضوئي
جربتها ولم تفلح ,سأقوم بتجربة الOptoCoupler
وشكرا جزيلا مرة أخرى.
والسلام عليكم ورحمة الله وبركاته.
