كيف يمكنني التحكم بمقدار الفولت الخارج من منفذ ما؟

مغلق
بدأه طالب الخبرة في 2 ديسمبر 2003 · 14 رد · 4,298 مشاهدة · في التحكم الصناعي وربط الحاسب بالعالم الخارجي
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

السلام عليكم ورحمة الله وبركاته...أما بعد

حياكم الله اخواني الكرام....ايش الاخبار؟

بالله انا عندي سؤال محيرني وودي اعرف طريقته..

وهو...

انا عندي دارة كهربائية مركب على البورت 4 مثلا في منفذ الطابعة "بورت الاخراج"...

يعني البورت الرابع بالترتيب العادي...

كيف استطيع ان احدد قيمة الفولت اللي احتاجها على هذا البورت؟؟

مثلا قول ابغى يرسل لهذا البورت فولت وقدره 12 فولت مثلا؟

أو 5 فولت؟

وهل استطيع زيادة او انقاص مقدارة الفولت المرسل للبورت والبرنامج شغال؟؟

وننتظر ردودكم

أخوكم طالب الخبرة

#2

مازلنا بانتظار الرد!!

#3

السلام عليكم ورحمة الله و بركاته ..

أيها الأخ الكريم إن منفذ الطابعة LPT يعمل على نظام TTL أي أنه يتعامل مع جهود ثابتة

(0 ) أو ( 5 ) فولت ولا يمكن أن نقدم أو أن نسحب منه إلا هذه القيم و بتيارات منخفضة

و الحل برأيي أن تقوم بتوصيل دارة مفتاح ترانزستوري على ( 12 ) فولت و تقودها عن

طريق منفذ الطابعة LPT

#4

مشكور أخوي baslan وما قصرت يالغالي!!!

وبالله ممكن تشرح لي الطريقة اللي تتكلم عنها؟؟

وهل اللي تتكلم عنه هل ان يكون التيار الكهربائي من تيار خارج المنفذ...يعني تيار خارجي من جهاز اخر؟

وانتظر الطريقة يالغالي

أخوك طالب الخبرة

#5

السلام عليكم ورحمة الله و بركاته

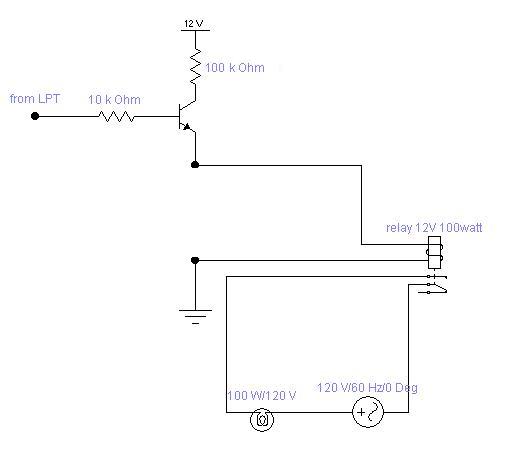

أعتقد أن الدارة التالية ستلبي رغبتك و سأشرح لك آلية عملها

عندما تخرج قيمة ( 5 ) فولت على منفذ الطابعة يصبح الترانزيستور في حالة ON ويمكن

اعتباره كسلك و بالتالي يمر التيار عبر ملف الريليه فتتمغنط النوات حديدية فيها و تجذب

الصفيحة المعدنية فيتم إغلاق الدارة الثانية ويعمل المصباح و عندما الخرج على LPT

يساوي الصفر يصبح الترانزيستور في حالة OFF و يفتح الدارة فتزول مغنطة النواة

الحديدية و تبتعد عنها الصفيحة المعدنية لتفتح بدورها دارة المصباح


#6

السلام عليكم ورحمة الله وبركاته...أما بعد

حياك الله يالغالي boslan...

مشكووووور يالغالي على ردك وتوضيحك ومعليش اذا تعبناك معانا!!!

ولكن اسمح لي بكم سؤال...

مثل هذه الدارة...

أنا شفت 3 مصادر للطاقة!!

الأول 5 فولت بتاعت منفذ الطابعة...

والثاني 12 فولت خارجية

والثالث 120 فولت!!!!

أنا مدري هل المفروض ان الطاقة يعني هي 12 فولت؟؟

وطيب بالله ماهو الرسم الموجود على اسفل اليمين؟؟

هل هو طاقة خاريجة 120 فولت؟؟

لأنه اللي ابغاه هو 12 فولت ما اتوقع تزيد!!

ولكن ودنا نستفيد كمان!!!

وننتظر ردك يالغالي على احر من الجمر!!

أخوك طالب الخبرة

#7

السلام عليكم و رحمة الله و بركاته

إن منبع التغذية ( 120 ) هو منبع تغذية المصباح أي أنه من شبكة التغذية مباشرة

فإذا تم وصله مباشرة إلى المصباح بدون الريليه فإنه سيعمل بشكل دائم لكن وجود الريليه

يعمل كمفتاح نتحكم به عن طريق تمرير تيار ضمن ملف الريليه و الذي يعمل كمغناطيس

كهربائي فيجذب صفيحة معدنية نحو الأسفل لتقوم بدورها بوصل قطبي الريليه الفتوحين

و بالتالي تغلق دارة المصباح و عند عدم مرور التيار ضمن الملف فإن الصفيحة تعود لمكانها

و تفتح دارة المصباح مجدداً

أما المنبع (12) فإنه يقوم بتغذية دارة الترانزستور و ملف الريليه معاً حيث لا يمكن أن تصل

الريليه مباشرة إلى منفذ الطابعة لأن استطاعة دخل الريليه هنا هي حوالي (500) ميلي

واط

ملاحظة :

الريليه في الأسواق تحتوي على خمسة أرجل :

أقطاب الملف 2

القطب المتصل بالصفيحة المعدنية 1

قطب متصل مع الصفيحة عند عدم مرور التيار في الملف ( يشكل قاطع مغلق )

قطب متصل مع الصفيحة عند مرور التيار في الملف ( يشكل قاطع مفتوح )

#8

الى الاخ baslan ان الدائرة المرسة في ردك الثاني ليست قابلة على ما اضن للعمل في المعمل فان الاشارة اخارجة من منفذ LPT سوف تكون ذو تردد AC signal فيجب وضع دائره قبل الترانسيستور الداعم Poster لكي يحول التيار المتردد الى تيار مستمر وهي 555 وحيدة الاسقرار monostable circuit>>>> ولا يمكنك ربط المنفذ LPT بالترانزيستور مباشرة لان المنفذ يعتبر المنطق 1 بفولت من -3 الى -12 و المنطق 0 من 3 الى 12 و لذلك يوجد في السوف market cheepتدعى max 233 لتحويل المنطق 1 الى 5 فولت والمنطق 0 الى 0 فولت>>>>> واتمنى للجميع التوفيق

تم تعديل هذه المشاركة بواسطة agbawi_pro في 3 أبريل 2004 في 21:25

#9

عزيزي سيد عقباوي السلام عليكم و رحمة الله و بركاته

يبدو أنه لديك لبس بين منفذ الطابعة LPT و منفذ السيريال COM إن منفذ الطابعة متوافق

مع منطق TTL و يتراوح خرجه بين 0 و 5 فولت فقط ( مستمر ) و هو ذو خرج ممسوك أي

أنه يحافظ على آخر قيمة تم إخراجها عليه حتى يتم تغييرها برمجياً لذلك لا نحتاج الى 555

أما الدارة MAX232 فهي دارة ملاءمة الاتصالات التسلسلية ( Serial Communication )

و التي تعتبر الجهد بين 5 و 12 فولت المنطق العالي و الجهد بين 0 و 3 المنطق المنخفض

و تقوم دارة MAX232 بعزل المنفذ COM عن خط الإرسال أو الدارة المرسل إليها أي تمنع

سحب التيارات الكبيرة من المنفذ مباشرة ..

#10

السلام عليكم

عندي ملاحظة بسيطة على الدائرة يا اخ Baslan ..

الا تعتفد ان 100 كيلو هي قيمة مبالغ فيها بحيث ان التيار المار في الرلى يكون صغير جدا !!. قد لا يحفزه؟؟؟

اخوك هاشم

#11

ماشاء الله عليكم ,, عيني عليكم باردة ,,


NOTHING IS IMPOSSIBLE

#12

السيد هاشم

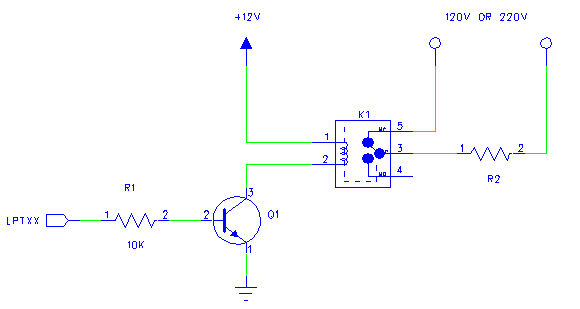

ملاحظتك في مكانها، الدائرة لن تعمل كليا بالمقاومة المذكورة التيار في تلك الحالة اقل من 0.1 ملي امبير ولا يكفي حتي اصغر رلي في العالم الدائرة المعدلة كالتالي مع الشكر للسيد Baslan:

في هذه الحالة R2 هي المصباح او اي جهاز بحيث لايتعدي صرفه قدرة الرلي المستخدم.

الوضع الحالي علي الرلي هو 3 و 5 للارجل يمكن استبدال رقم 5 ب 4 اذا اردت المصباح وضعه الاصلي اغلاق او مفتوح.

تم تعديل الدائرة ايضا بناء علي اقتراح السيد العقباوي (الاقتراح التالي وليس السابق) وهو اقتراح صحيح اي ان الحمل يجب ان يكون في الكولكتر وليس الاميتر حتي ياخذ الريلي كامل ال 12V تقريبا.

عماد الخليل


تم تعديل هذه المشاركة بواسطة السمكة في 13 أبريل 2004 في 01:09


تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر

فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري

لقراءة القرآن الكريم و سماعه و تفسيره ........

ماذا يعني انني مسلم سني؟

قصة غريبة


#13

انت على حق اخي baslan معليش على المقاطعه و انا اسف على التدخل ....بس حبيت اعلق على اخر رسمة في وضع الload الريليه في Emitter لا ينصح به , وذلك لان الترانزيستور يحتاج الى (7, فولت) ليتصل او ليشتغل واذا كان هنالك حمل load على ال Emitter فيجب عليك زيادة فرق الجهد او الفولت على ال base ...!!! و في الافضل و ضع ال load في collector حتى لا يغير في تصميم الترانزيستور كمفتاح saturation ...وشكرا

تم تعديل هذه المشاركة بواسطة agbawi_pro في 12 أبريل 2004 في 23:44

#14

السلام عليكم

ملاحظة السيد هاشم في محلها المقاومة كبيرة جداً جداً وهي مجرد مقاومة حماية

للترانزيستور ( حوالي 100 أوم ) و أنا متأسف جداً على هذه الغلطة و أرجو أن تسامحوني

#15

معك حق يا سيد عقباوي وستقوم الدارة بنفس العمل
