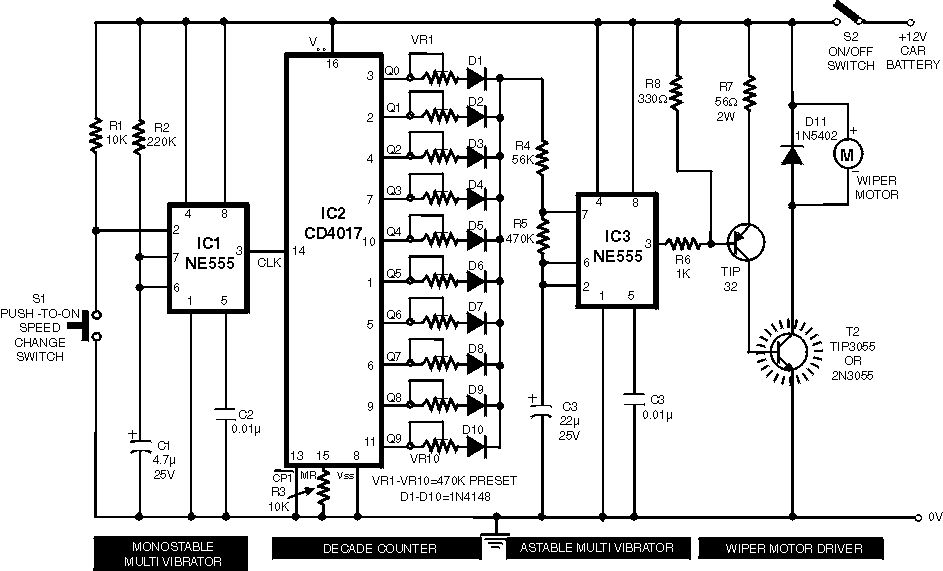

أخي الزائر للمنتدى ننقل لكم دارة للتحكم بسرعة محرك (DC MOTOR 12V) الدارة مؤلفة من أربع مراحل
- دارة مولد نبضة مربعه تم تنفيذها باستخدام المجمع(NE555) وهذه تدعى(MONOSTABEL MULTIVIBATOR)
- دارة عداد عشري يعد النبضات ويظهر النتيجة على مخارج المجمع(4017) وبهذه الطريقة لدينا عشر حالات خرج
يتم توصيل مقاومات متغيرة قيمتها (470K) لتحديد كل حالة على شكل يتم اختياره وفق السرعة المطلوبة وهناك احتمالات منها
أ- ا- من البطيء إلى السريع أو من السريع إلى البطيء ب- تسارع ثم تباطؤ ج- احتمالات متعددة كقفزات للسرعة ومن ثم قفزات تباطؤ
ب- يتم جمع الحالات العشر من خلال الديودات العشر لجعلها تشكل مخرج واحد دون إن تؤثر على المخارج الأخرى للمجمع(4017)
3-دارة مذبذب متحكم به من خلال الفولت الناتج من مخارج (4017) وتم تشكيل الدارة أيضا باستخدام (NE555)
بتقنية(ASTABLE NULTI VIBRATOR)
4- دارة تكبير الاستطاعة وقيادة المحرك المؤلفة من ترانزستورين ذات استطاعة مقبولة للمحرك(WIPER MOTOR DRIVER)
هذه الدارات نعرضها لهدف ليس استخدامها من قبل من يرغب فقط .. فقد يكون هناك دارات اقل تكلفة ا و أكثر تكلفة بل ربما هناك أفضل
منها والهدف الأساسي هو فكرة الربط والمراحل لتكوين دارة ما بتجميع أفكار مختلفة يمكن تطبق الدارات الجزئية على برامج محاكاة
لفهم أكثر مثال ذلك بروتس
