السلام عليكــم ورحمـة الله وبركاتــه

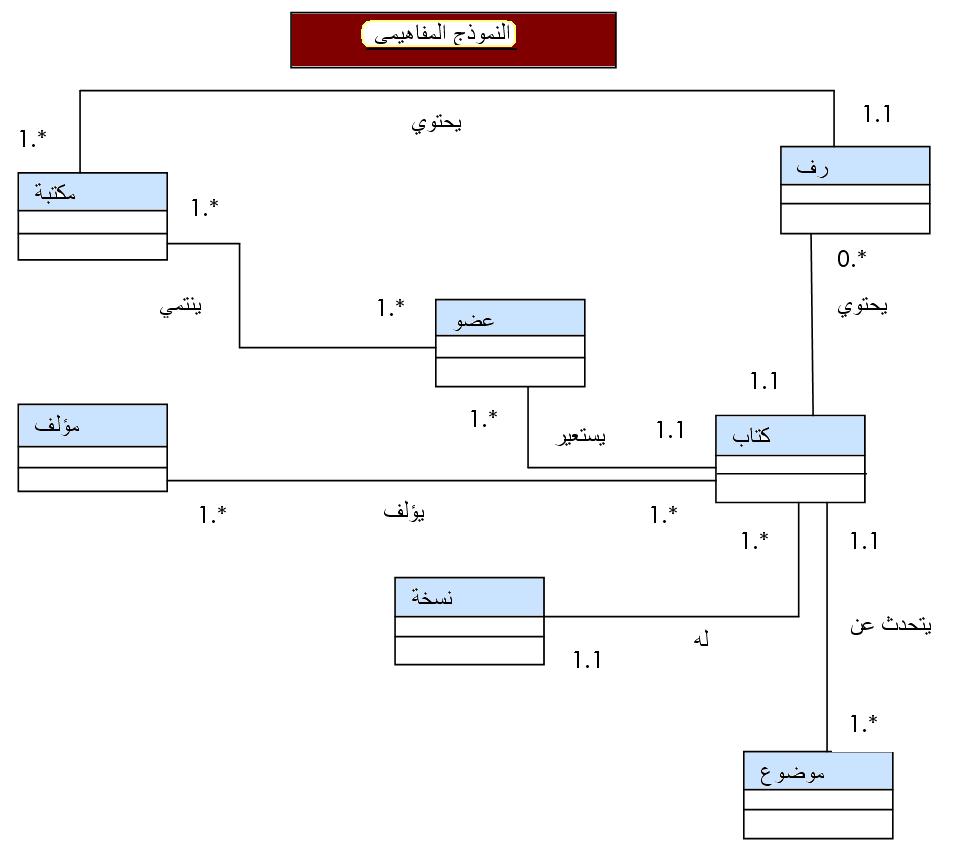

لقد غيرت قليلا في النموذج المفاهيمي الذي انجزه الاخ علي وهو في الملف المرفق
فمن وجهة نظري ان لكل كتاب نسخو او عدة نسخ و كل نسخة هي لكتاب وحيد هذا ما غيرته
اما الشىء الذي فكرت فيه لكن لم اعرف انجازه هو ان
كل كتاب يستعار من طرف عضو واحد خلال مدة معينة فقط و ليس دائما
ساعدوني كيف افعل ذلك ان كنت على صواب طبعا
لا اله الا انت سبحانك اني كنت من الظالمين
بالرغم من أنني وصلت متأخرا، فغنه يشرفني الإنظمام إليكم
السلام عليكــم ورحمـة الله وبركاتــه
اهلا بك اخي معنا

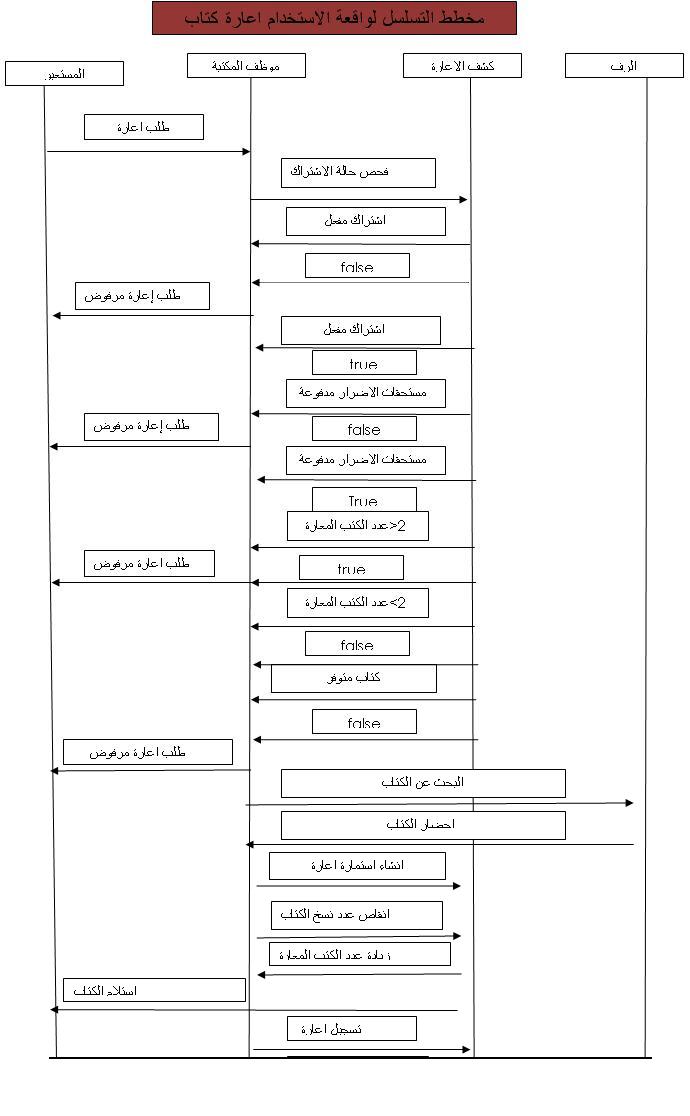

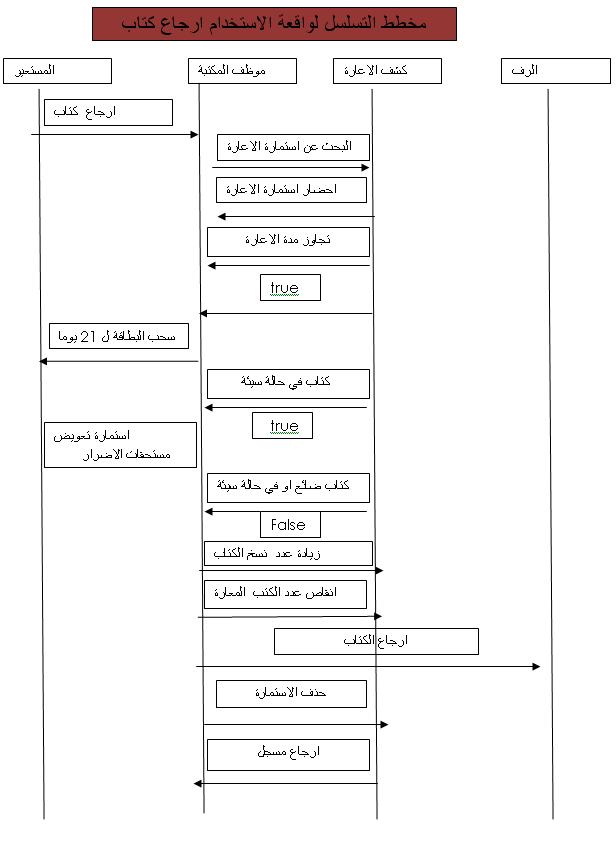

لقد عدلت بعض الشئ في المخططات التسلسلية ارجاع و اعارة كتاب
لكن هناك مشكلة اذا اردنا ان نضيف حالة ضياع كتاب هل نعمل لها واقعة استخدام مستقلة
ارجو من الاخوة و الاخوات الاطلاع على الملف المرفق الخاص بالنموذج المفاهيمي في الرد السابق و الملف المرفق هذا
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكــم ورحمـة الله وبركاتــه
الحجز يكون في حالة ما إذا كانت كل النسخ للكتاب المطلوب من المستعير مستعارة، فبعملية الحجز تكون له الأولية في استعارة أول النسخ المرجعة.
وربما عملية الحجز تكون بالنسبة للأساتذة والباحثين فقط أو حسب قواعد تسيير المكتبة.
يا ليت أخت tjtj برفع الملفات المتناسبة مع office 2003 يتسنى لي وللجميع رِؤية المخططات. :blush:
بالتوفيق
السلام عليكــم ورحمـة الله وبركاتــه
اه لقد فهمت الحجز هو la saisie صح
المهم ها هو الملف فيه مخططات التسلسل المعدلة +النموذج المفاهيمي office 97/2003
:huh: و ماذا عن اضاعة كتاب لم يجبني احد
السلام عليكــم ورحمـة الله وبركاتــه
اه لقد فهمت الحجز هو la saisie صح
المهم ها هو الملف فيه مخططات التسلسل المعدلة +النموذج المفاهيمي office 97/2003
:huh: و ماذا عن اضاعة كتاب لم يجبني احد
لا اله الا انت سبحانك اني كنت من الظالمين
ساتابع معكم عن قريب لان المشروع ISAPI سيكتمل
1-مخطط واقع الاستخدام
ارجوا من الاخت تيجي و كل المشاريكين ان يستعملوا احد ادوات uml للرسم و التي ذكرناها سابقا لكي نستتطيع التغيير بسهولة
السلام عليكــم ورحمـة الله وبركاتــه
لقد غيرت بعض الاشياء في النموذج المفاهيمي و ارجو ان تعطوني اراءكم حوله
لا اله الا انت سبحانك اني كنت من الظالمين
هل يجب علينا اضافة موظف المكتبة كجدول في النموذج المفاهيمي ؟
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكم
ان كان الموضف له دور فيجب ذلك اي اعني
- اذا اردنا ان نعرف من قام بعملية الاعارة في تاريخ معين .
- من قام باطباعة بطافة الاعارة لطالب الفلاني
- من عاقب الطلب لعدم احترامه موعد ارجاع الكتاب
-----------------------------------
نعدها عندي اسالة اخري
بســم الله الـرحمــن الرحيــم
او مشاركة رسمية :D

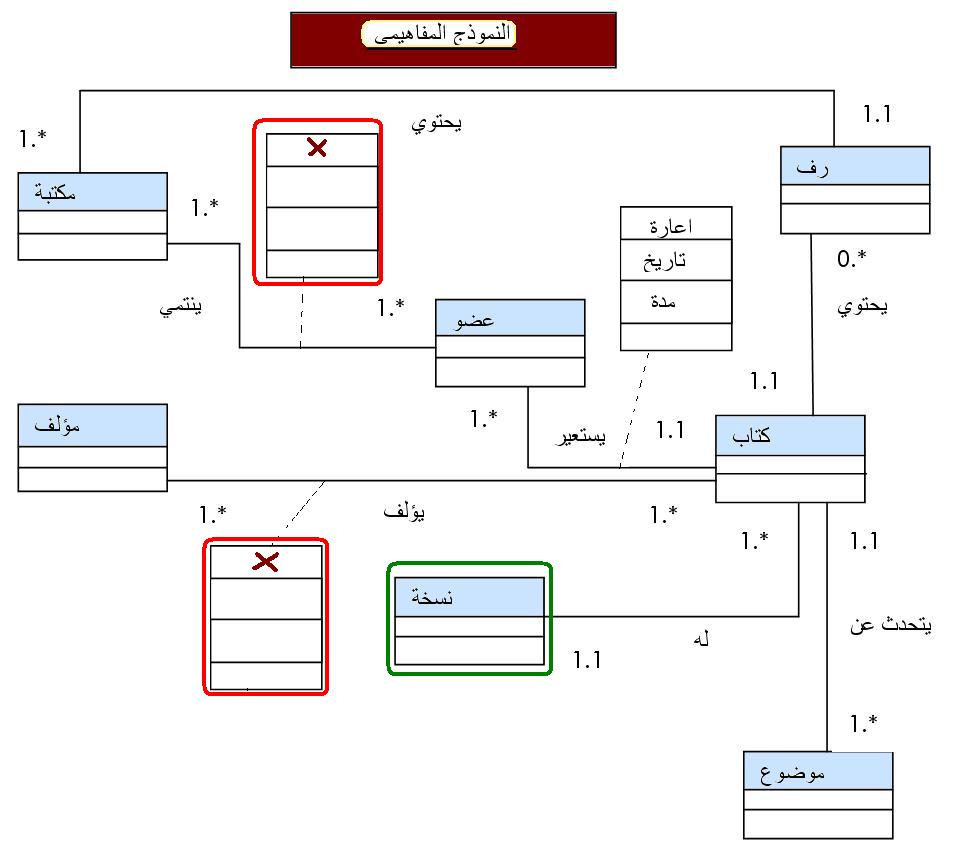

في الصورة التالية النموذج الذي وضعته و ارد ان اعرف مايلي
1- هل عندما تعرف نسخه الكتاب نعرف بها معلومات اخري و ان كاك كذلك ما دور جدول الكتاب
2- العلاقات NN تلزمنا بانشاء جدول علاقة مفتاحها ضم للمفاتيح المشاركه فيها الاطار الاحمر يبن تلك العلاقات لكن ارجوا ان تضعي العنوان و الخصاءص اللزمة
.
شكرا
تم تعديل هذه المشاركة بواسطة زكيري عبد العالي في 15 فبراير 2009 في 15:35
اخ زكيري لديط كل الحق فيما يخص العلاقة n.n
و ياريت تعيد لي السؤال بصيغة اخرى فانا لم افهمه
اي معلومات تقصد؟
شكرا
لا اله الا انت سبحانك اني كنت من الظالمين
نعم ..
- لمذا اخرجتي جدول النسخة في حين اعتقد انه لا توجد خاصيات اخري مخالفة لخاصياتالكتاب
- العلاقات التي ستسبح جداول لا بد من اسم و الخاصيات الذي نعرفها من ضم لمفاتح الماشركة اي كمثال ..
بين عضو مكتبه علاقة سميتها ينتمي لكن يجب كتابتها في الشكل الذي كتبت به اعارة وبعدها نحدد الخصاءص ذاخل الجدول مثال تاريخ التسجيل او الانتماء نوع التسجيل داءم او ماقت ....الخ
فيما يخص الكتاب و النسخة في المكاتب كل كتاب له عدة نسخ و لا يعار الكتاب بل نسخته
لكن ماذا ابدلنا ما يلي العضو يستعير النسخة اي نوجد علاقة بين النسخة و العضو و علاقة اخرى بين الكتاب و النسخة و نلغي العلاقة التي بين الكتاب و العضو
اما خواص الكتاب فهي
رقم الكتاب ,اسم الكتاب ,عدد النسخ, تاريخ الاصدار
اما النسخة :رقم النسخة ,التوفر,الحالة,تاريخ الشراء
ساعدل النموذج على حسب تخميناتي و سنناقشه
لا اله الا انت سبحانك اني كنت من الظالمين
اقتباسالعضو يستعير النسخة اي نوجد علاقة بين النسخة و العضو و علاقة اخرى بين الكتاب و النسخة و نلغي العلاقة التي بين الكتاب و العضو
هكذا احسن .
ومازالت امور اخرى انتضر تصورك الاتي و نناقشه .
بسم الله الرحمن الرحيم
لم يسبق لي وان رايت هكذا نموذج مفاهيمي وبهذه الشروط :nose_pick:
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وانفع الناس بنا واغفر لنا وارحمنا
السلام عليكــم ورحمـة الله وبركاتــهالسلام عليكــم ورحمـة الله وبركاتــه
بالنسبة للنسخة والكتاب كلاهما مهمين.
والوحدة كتاب مكملة لنسخة لأن نسخة تعتبر وحدة ضعيفة، لأن نسخة ما لا تعرف برقم النسخة فقط بل مع كود الكتاب بالإضافة.
فبالأساس الكتاب هو الوحدة الرئيسية وفي حال ما كان امكانية وجود عدة نسخ لهذا الكتاب أخرجنا الوحدة نسخة .وليس العكس.
لا أدري إن كان شرحي واضحا أو ناقصا....
-على كل حال ، بالنسبة للنموذج المفاهيمي العضو يستعير نسخة وليس كتاب !!
-أضن أن إضافة العقوبة ضروري، اسم العقوبة و ومدتها يكون حسب قواعد التسيير .
أخ زكيري قال:
اقتباس- العلاقات NN تلزمنا بانشاء جدول علاقة مفتاحها ضم للمفاتيح المشاركه فيها الاطار الاحمر يبن تلك العلاقات لكن ارجوا ان تضعي العنوان و الخصاءص اللزمة
أرى هنا بأن هذا شبيه بالتحويل modèle entité/association to modèle relationelle? هو موجود إذن ب Uml
ما ذا عن دفع حقوق التسجيل هل يكون يدوي’؟
الحجز أقصد به reservation أختtjtj. أضنها تدخل كعلاقة مثل الاستعارة!!
لقد عدلت قليلا في النموذج المفاهيمي لكن لدي مشكلة ساعدوني كيف اضيف العقوبة و المدة ..الخ في النموذج و كذلك الحالة الحجز
ها هو النموذج للمناقشة
لدي سؤال ايضا كيف اجعل محتوى المرفق يظهر على صفحة الرد :D
شكرا
لا اله الا انت سبحانك اني كنت من الظالمين
بسم الله الرحمن الرحيم
اخت Tjtj اذا النموذج المفاهيمي ليس مثل النموذج التسلسلي اي في النموذج المفاهيمي يجب ان تكون الخطوات ثابتة ولا نقاش في ذلك
اما كيف تدرجين العقوبات ضمن النموذج فيتم ذلك باضافة لائحة بالمخالفات وكل مخالفة لها عقوبة معينة
اي ان العضو يرتكب مخالفة يتعرض من خلالها عقوبة معينة والذي يفرض هذه العقوبة هو موظف المكتبة
اما طريقة العرض فجعلي النماذج صور ثم حمليها مثلما تحملين ملف الورد
وفقنا الله واياكم
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وانفع الناس بنا واغفر لنا وارحمنا
لكن اخ علي لم تعطني رايك في النموذج هل هو جيد ام لا و ما هي ملاحظاتك حوله :huh:
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكم
تعديل النموذج المفاهيمي لقد اضفت الحجز+العقوبة
ارجو ان نناقش هذا ومن فضلكم عندما يكون خطا حددوه على النموذج
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكــم ورحمـة الله وبركاتــة ،
بالنسبة للوحدة كتاب أضن بانه نستطيع إضافة خاصية رقم الجزء "N_tome": وذلك في حالة كتاب بعدة أجزاء
وأيضا بالنسبة لل عضو خاصية حالة العضو"Etat_Mem": والتي تكون قيمة منطقية نعم في حالة العضو معاقب و لا في الحالة العكسية والتي بها يمكنه الاستعارة.
بالنسبة للوحدة مخالفة تكون مرتبطة مع وحدة العضو بعلاقة عقوبة كما سميتها وذلك ب
0.*: من جهة العضو
1.*: من جهة المخالفة
أضن أن diagramme de classe شبيه بالmodèle relationelle?
انا موافقة على ما ذكرت لكن فيما يخص المخالفة فانا فكرت في انه يمكن تحديد المخالفات و عددها مثلا 3 مخالفات اي يمكن لاي عضو ارتكاب 0 مخالفة الى 3 مخالفات لانه في لغة
uml نستطيع كتابة ما يلي
0..3 اي ان العضو يرتكب من 0 الى 3 مخالفات
لا ادري ان كنت غير متفق معي سنناقش الامر اكثر :happy:
لا اله الا انت سبحانك اني كنت من الظالمين
أنا أيضا متوافقة معك أختي في عدد المخالفات 0..3وهي :
تأخر في عملية الإرجاع
كتاب في حالة سيئة
تضييع الكتاب
أو هناك تغيير إليك الخط :hmm:
اين وصلت الامور هنا
اين مخطط الكلاسات .
