مشروع تسييير مكتبات
رائج
السلام عليكــم ورحمـة الله وبركاتــه
اسف على هذا الغياب ساحاول ان شاء الله ان اسرع قليلا في المشروع
في الملف المرفق وضعت كل مخططات التسلسل لواقعات الاستخدام
ارجو لمن عنده ملاحظات ان يعدل في الملف لكي ندرجه في المنتدى باتفاق جماعي و ننتقل لخطوة اخرى
لا اله الا انت سبحانك اني كنت من الظالمين
لقد وضعت مخططات التسلسل لواقعات الاستخدام

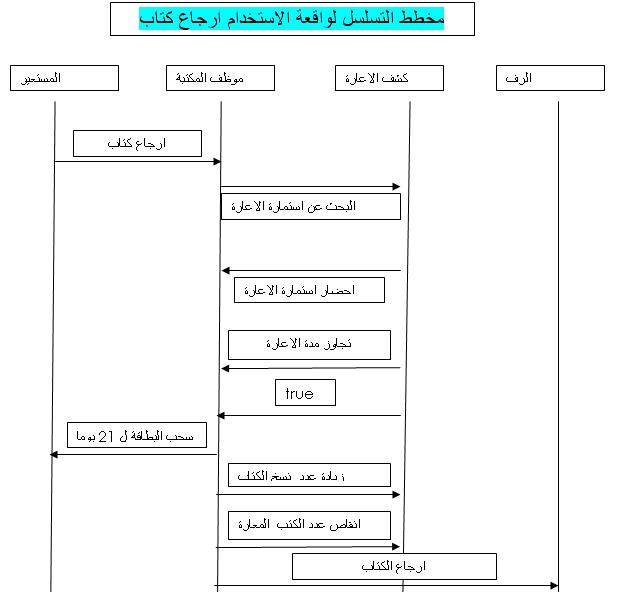

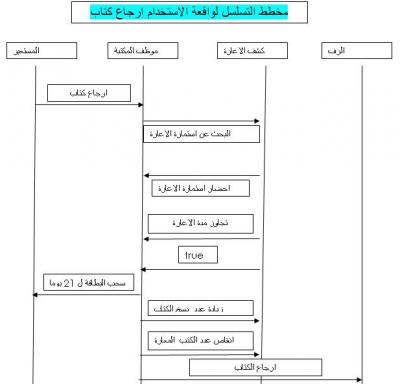

ارجاع كتاب

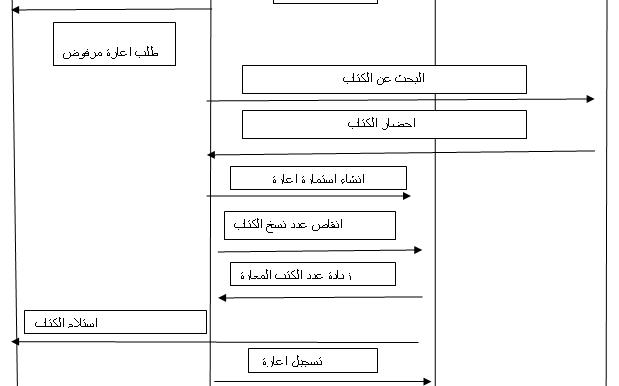

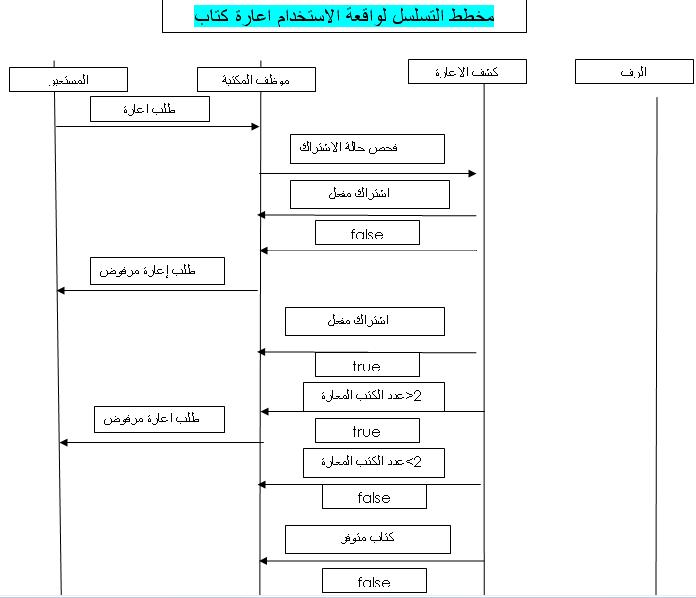

اعارة كتاب

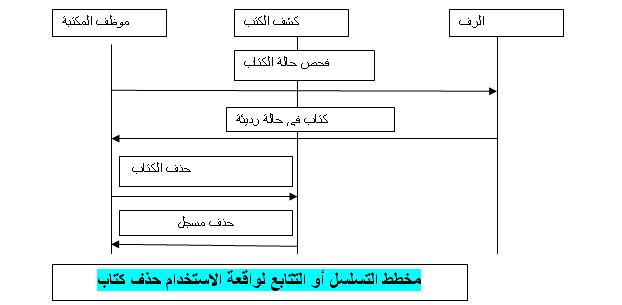

حذف كتاب

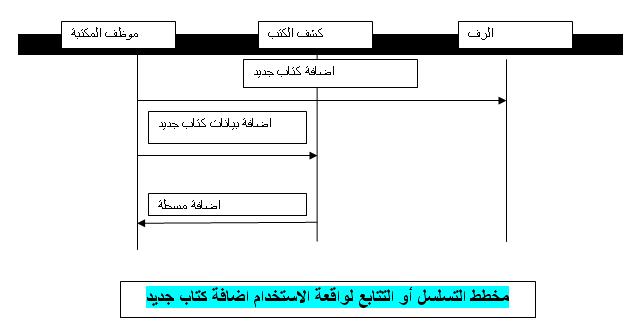

اضافة كتاب

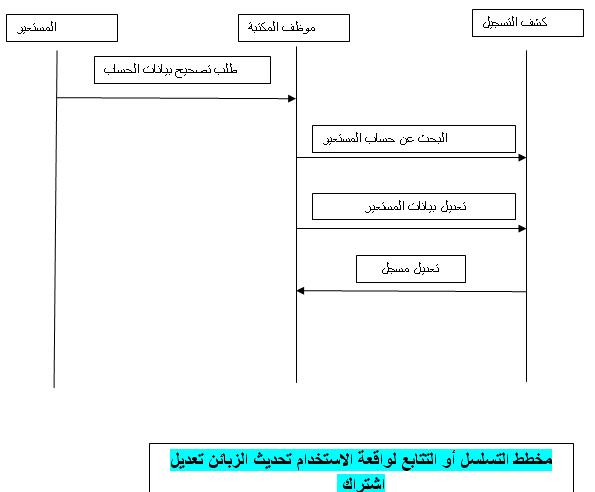

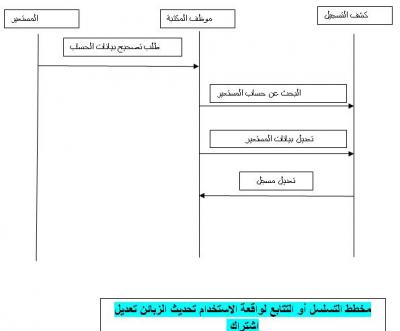

تعديل زبائن

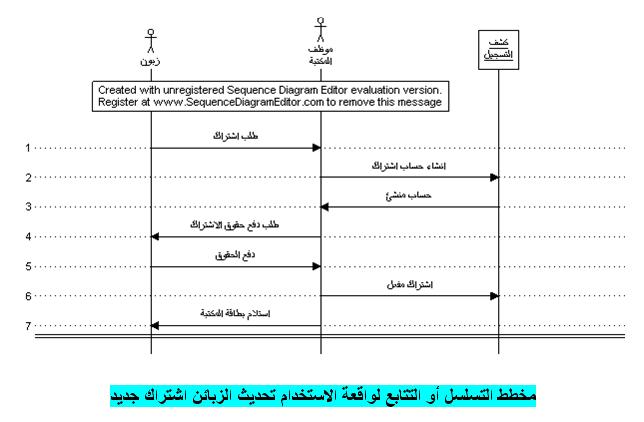

اضافة زبائن
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكم.
ربنا يوفقك في إنجاز مشروعك.
من فضلك ،هل يمكنك إرفاق الملف أعلاه متوافقا "compatible"مع offic2003، ليتسنى لمن لا يملكون offic 2007 الإطلاع عليه.
:lol:
تم اضافة الصور لتم شرح المشروع بدقة وباذن الله ساشارك فيه
اين وصلت الامور هنا في التحيل انتضر مخطط الكلاسات كي يحلو المشروع معي
up
السلام عليكــم ورحمـة الله وبركاتــه
اين انتم يا اعضاء المنتدى انا مستعدة لاكمال المشروع اعطوني ملاحظاتكم حول النماذج السابقة كي انجز diagramme de classe
لا اله الا انت سبحانك اني كنت من الظالمين
اقتباسdiagramme de classe
:clapping: :thumb_up:

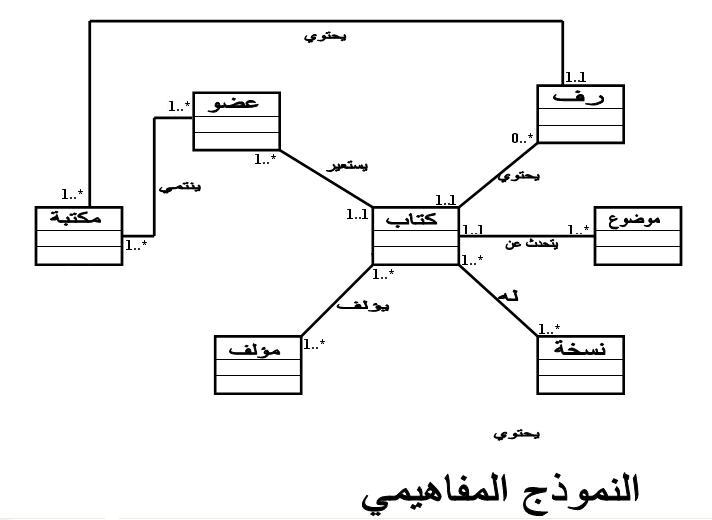

قبل المرور الى نموذج الاصناف ارتايت ان اقدم النموذج المفاهيمي
وارجو ان نتفق عليه
وبعده يمكننا ان نقوم بنموذج الاصناف
تم تعديل هذه المشاركة بواسطة علي .ع في 9 فبراير 2009 في 23:17
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وانفع الناس بنا واغفر لنا وارحمنا
هل لا شرحت لنا ما هو دور هذا النمودج وما هي الخطوات التي اتبعتها في بناءه
السلام عليكم ورحمة الله وبركاته
في طريقة التحليل ميريز تدفقات البيانات تشبه واقعة الاستخدام
وسير البيانات يشابه للمخططات التسلسل
والنموذج التصوري يشبه النموذج المفاهيمي الى حد بعيد
اما عن الخطوات فهو التي فهو تخيل الاخت يمكنك الرجوع الى اول الموضوع لترى ذلك
بحيث
1-(1..1) تقوم العلاقة من واحد الى واحد
2-(1..0) تقوم العلاقة من واحد الى صفر
3-(1..*) تقوم العلاقة من واحد الى اكثر من واحد
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وانفع الناس بنا واغفر لنا وارحمنا
بارك الله فيك اخي علي .
مازلت لم احدد موقفي من دراسة UML بتعمق لكن لن يطويل هذا اي بعد من انتهاء 4 مشاريع و حين اذن حساب معها سيكون عسير.
لانها كانت اخر شي كنت ادرس فيه قبل الهجرة و كنت ساشرف على طلب لن ذلك لكن لاسف توقفت هتي الان لا اعمل عليها الا في ابداء راي حول مخطط الاصناف و البكايج لا اعرفه بالعربية .
ارجوا ان تشمر على ساعديك و تساعدني في اكمال المشاريع .
شكرا .
السلام عليكــم ورحمـة الله وبركاتــه
نعم انا اتفق معك اخ علي على النموذج لكن لدي بعض الاستفسارات حول العلاقة بين
الكتاب و النسخة : كل كتاب له نسخة او اكثر لكن النسخة اليس نسخة لكتاب واحد فقط
ايضا
العلاقة بين كتاب و عضو الكتاب يعار من طرف عضو واحد خلال مدة زمنية محددة اليس كذلك اذا اتفقنا على ذلك كيف ندرج المدة في النموذج
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكــم ورحمـة الله وبركاته
بصراحة لم أستخدم uml من قبل ولكن ان شاء الله أتعلمه هنا من إخواني العرب
أود المشاركة في النموذج المفاهيمي لمعالجة البيانات على ما أعتقد
ولكن سوف أستخدم النموذج Entité/Association وبعدها سأحاول أو سنحاول تحويله إلى class diagram
لا بد أن هذا لا يخرج عن نطاق الموضوع!!
أترك لكم هذا النموذج للمناقشة ، هو يشبه تقريبا نموذج الأخ علي إلا أني لا أعتقد أن الرف يعتبر وحدة، ولا المكتبة لأنه لدينا مكتبة مركزية واحدة أما إذا كان هناك عدة مكاتب فرعية حسب مواضيعها فيجب إضافتها في هذه الحالة
مع إضافة الناشر و العقوبة التي يمكن أن تكون على عدة أنواع.
أترككم مع هذا النموذج الوسيطي و أتمنى أن لا أكون قد صعبت الأمور أكثر.
تعليقاتكم و تصويباتكم ..
السلام عليكــم ورحمـة الله وبركاتــه
اخي نفترض انه في حالة وجود عدة مكاتب او مكتبة واحدة الرف يعتبر جدول و ليس وحدة لان كل مكتبة تحتوي على رف او اكثر
لنتفق على شيء نعتبر انه لدينا عدة مكتبات و ليس واحدة اذا كان لديك اضافات اخرى فيما يتعلق بالعقوبات و ما شابه من فضلك افدنا بها لا يهم انجز entité association و نحن نحوله الى نموذج uml
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكم ورحمة الله وبركاته
شكرا اخي asminf
لكن من الخطا ان نقارن بين طريقة ميريز ولغة UML توجود فرقات لايمكن ان تجسد على المريز
وقد تناقشت مع الاخ زكيري حول ذلك فعلى سبيل المثال الزبون
حدث خارجي في المريز ولا يمكن ان يجسد اذ ان طريقة مريز تاخذ بعين الاعتبار الاحداث الداخلية فقط
اما UML فتاخذ كل الاحداث ويمكن رؤية ذلك في النماذج التي قدمنها من قبل وكمثال على ذلك وقائع الاستخدام
الاخت tjtj هل لك ان توضيحي ما تريدين الوصل اليه اي اريد منك انشاء نموذج مفاهيمي بتصورك الخاص
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وانفع الناس بنا واغفر لنا وارحمنا
اقتباسوقد تناقشت مع الاخ زكيري حول ذلك فعلى سبيل المثال الزبون
:stop:
لكن يا علي هنا الامر مختلف هنا فان كان الزبون يدخل الى المكتبة لاستعارة كتاب يعتبر فاعل داخلي اما ان كانت الاستعارة عبر الانترنت هنا يستحيل ايجاد حل بواسطة مريز الا اذا حرفنا الامور وجعلنا البرنامج المستقبل للطلب فاعل ونجعله داخي وتدرس افعاله .
ياخي زكيري لم اقصد هنا
لان هنا سيكون هناك جدول للزبائن اي الاعضاء
اما الزبائن الذين اقصدهم هم الزبائن الذين تحدثنا عليهم اي الزبون الذي يقدم الطلب دون ان يكون مسجل كمثال الويب الذي
تنقشنا حوله
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وانفع الناس بنا واغفر لنا وارحمنا
السلام عليكــم ورحمـة الله وبركاتــه
حاضر اخ علي سافعل ذلك ان شاء الله في اسرع وقت كي يتطور هذا المشروع قليلا
لا اله الا انت سبحانك اني كنت من الظالمين
السلام عليكــم ورحمـة الله وبركاتــه
أخت tjtj حسن لقد قمت بالرجوع لأول الموضوع لفهم قواعد التسيير المرغوبة
بالنسبة للعقوبة أضن أنه يحال المستعير إلى حالة معاقب في حالة من الحالات التالية:
-كتاب في حالة سيئة
-تضييع الكتاب
-في حالة التأخير في إرجاع الكتاب عن مدة الإعارة
وبهذا تعتبر العقوبة هنا حالة من حالات الإستخدام أيضا.
و لكن لم نتطرق أيضا لعمليتا الحجز ودفع حقوق التسجيل.
هل لنوع الزبون أو المستعير"طالب، استاذ، مستعير عادي،.." دخل في قيمة المبلغ وعدد ونوعية الكتب المستعارة؟
، بصراحة لا أعلم عن التحويل بين uml and meriseبالنسبة للأخ علي
ولكن أعتقد أن النموضج entité / association يعتبر نموذج وسيطي فيمكن تحويله سريعا لنموذج قابل للإنشاء بأي sgbd
ولكن ماهي العلاقة الموجودة بين مخططات التسلسل و مخطط الكلاسات، أقصد بعد دراستنا للحالات المتواجدة بنظام تسيير المكتبة كيف لنا أن نستخرج الكلاسات من هذه الدراسة، أم المخططين لا علاقة لهما ببعض؟
ان شاء الله يكون السؤال واضح.
بالنسبة للنموذج الذي طرحته سأحاول بدوري تصحيحه حسب قواعد التسيير المذكورة و بuml واستنادا لنموذج الأخ علي.
تم تعديل هذه المشاركة بواسطة asminf في 13 فبراير 2009 في 01:33
اخي asminf في الحقيقة لقد نبهتني لشئ كان قد غاب عني فيما يخص حالات الاستخدام الخاصة بالعقوبة الحجز و حقوق التسجيل سافكر في ذلك و احاول ادماجها في المخططات التسلسلية السابقة
اما فيما يخص نوع الزبون في الحقيقة نعم له دخل في اختلاف مبالغ الاشتراك ...الخ
سادرس ذلك و اطلب من الاخوة ايضا ابدء رايهم في هذا و سعمل update
للمخططات و حالات الاستخدام السابقة
امخططات التسلسل فنحدد فيها الممثلين الذين يشاركون في الحدث و ما هي ادوارهم حسب التسلسل الزمني
للتذكير الممثل هو كائن يقوم بدور معين في النظام اي في المشروع
النموذج المفاهيمي ندرج فيها كل الكائنات و العلاقة بينها و كل كائن نحدد خواصه attributes
و التوابع التي يقوم بها اي implementation methods
لكن ماذا تقصد بالحجز
شكرا
