جهاز استقبال واحد ل 10 أجهزة ارسال؟ ( Fm )

اقتباس

لا ليس أنا

إنما الاخ محمد عبد العزيز

لا الموضوع الذى رايته كنت انت تسال كيف دخلت هذه الى الشاشة

بالمناسبة ما اخبار ماكينة ال CnC التى تقوم بتصميمها؟؟

_____________________________________________________________

اخى طالب الخبرة انت تريد ان ترسل اشارات رقمية اذا يمكنك ان تقوم بارسال صفر او واحد على هيئة ترددات

مثلا الصفر يكون من 0Hz الى 150Hz و الواحد يكون من 200Hz الى 500Hz وذالك يمكنك ارسال اى بيانات مهما كانت ومنها الرقم التعريفى للمرسل للتعرف على المرسل

بالنسبة للدائرة التى عرضتها فاعتقد انها لارسال موجات ال Am

حياك أخوي نور...

سؤال بسيط قبل الشروع في تنفيذ جهاز الارسال...

لو أردت ارسال موجة ذات تردد 10كيلو هيرتز على موجة حاملة ترددها 100ميجا هيرتز.. هل سيكون الناتج 100ميجاهيرتز + 10 كيلو هيرتز؟؟؟

سؤالي هذا لأنه أفكر أعمل دارة ارسال موجة حاملة "فقط" عند كل جهاز ارسال.. والموجة الحاملة هذه يختلف ترددها عن البقية.. على سبيل المثال:

100ميجاهيرتز+10كيلو هيرتز... 100ميجاهيرتز+11كيلو هيرتز... وهكذا!

والدائرة المراد استخدامها هي الدارة:

من الموقع: http://www.geocities.com/musta25252/tawlid.htm

الدائرة المذكروة هي دائرة توليد الموجات الحاملة... أتوقع تكفي اذا كان الجواب على السؤال السابق الذكر بنعم..

وملاحظة.. سبب عملي لهذه الطريقة هو لبساطتها أولا.. ولعدم احتياجي إلى دوائر معقدة ثانيا...

وكما وضحت سابقا.. سأجعل عملية تحديد هوية المرسل عن طريق الطول الموجي للاشارة المستقبلة..

حياك أخوي حريف برمجة.. نعم.. أوافقك الرأي أخي الكريم.. ولكن كما وضحت، أنا لا أحتاج إلى دارة ارسال صفر واحد.. كل ما أحتاجه هو تحديد الهوية.. وأبسط طريقة أراها هي عن طريق اختلاف تردد وطول كل موجة مستقبلة.. ما رأيك؟

شاااكر لكم تعاونكم :)

أخوكم طالب الخبرة :):)

أخى أريد أن أسألك سؤال هام

هل سوف ترس هذه الأجهزة العشرة إشارتها كل واحدة على حدة أم أنه من الممكن أن ترسل كل واحدة مع أخرى فى نفس الوقت

يعنى هل من الممكن أن ترسل إثنتين أو ثلاثة فى نفس الوقت أم جهاز واحد فقط فى المرة

و هل كل جهاز بمعزل عن الأخر أى هل الأجهزة العشرة متفرقة أم أن كلها فى مكان واحد و سوف يتم تغزيتها من مصدر جهد واحد

إجابة هذه الأسألة مهمة و سوف تحدد الخطوة القادمة

اقتباس

هل سوف ترس هذه الأجهزة العشرة إشارتها كل واحدة على حدة أم أنه من الممكن أن ترسل كل واحدة مع أخرى فى نفس الوقت

نعم.. من الممكن أن يقوم جهازين بالإرسال في نفس الوقت..

اقتباس

و هل كل جهاز بمعزل عن الأخر أى هل الأجهزة العشرة متفرقة أم أن كلها فى مكان واحد و سوف يتم تغزيتها من مصدر جهد واحد

الأجهزة متفرقة.. كل جهاز يعمل لوحده...

طبعا كما تلاحظ.. يوجد مشكلة امكانية تداخل الاشارات عند الارسال.. ولمنع التعارض.. لدي فكرة بسيطة..

وهي أنه عندكما يتم الضغط على أي جهاز ارسال.. جهاز الارسال يقوم بارسال عدد بسيط من الأطوال الموجية.. يعني يرسل اشارة جدا بسيطة ولا يستمر بالارسال ما دام الزر مضغوطا...

وبذلك ستكون احتمالة تعارض الاشارات جدااا بسيطة.. ولكن ما زالت ممكنة.. والحل الآخر، كما وضح أخوي حريف برمجة، هي جعل جهاز الارسال يعيد الارسال كذا مرة بأوقات مختلفة وعشوائية.. فقط للتأكد أن الاشائة ستصل في كل الأحوال..

مجرد أفكار.. ما رأيك؟

أخوك طالب الخبرة :)

لحظة واحدة أخى

هلا شرحت لنا ما الذى تريد أن تفعله بالضبط

يعنى وضح لنا الفكرة على أرض الواقع

اى ما هو المشروع بالضبط

حياك أخوي نور.. ومشكوور على سرعة الرد :)

كما وضحت للأخ حريف برمجة.. فكرة الارسال اللاسلكي هذه يمكنني الاستفادة منها في مشاريع عدة، والمشروع الذي أنوي تجربة الفكرة عليه هو عبارة عن لعبة بسيطة..

هممم.. سأحاول تبسيطها قدر الامكان.. اللعبة ببساطة تحسب سرعة ردة فعل اللاعب..

لدينا عشرة لاعبين.. كل لديه جهاز ارسال ( جهاز ارسال يحتوي على زر واحد فقط ).. وجهاز الاستقبال سأقوم بتوصيله على مايكروكنترول.. والمايكروكنترول سيتم توصيله بالكمبيوتر..

وعلى الشاشة.. يوجد عشرة لاعبين، وكرة واحدة.. الكرة تتنقل بين اللاعبين بسرعة عادية في البداية.. وعلى كل لاعب الضغط على الزر في حالة تواجد الكرة أمامه.. وتزيد سرعة الكرة مع الوقت.. ومن لا يقوم بالضغط على الزر وقت تواجد الكرة أمامه، يخسر..

هذه هي الفكرة التي سأطبّق عليها جهاز الارسال مبدئيّا.. والفكرة ممكن تستخدم في مجالات عدة!

على سبيل المثال يوجد لديك مجموعة كبيرة من الأشخاص وتود أخذ رأيهم في قائمة من القوانين.. وهنا نقول لكل شخص أنه عليه الضغط على الزر في حالة موافقته على القانون، وعدم الضغط في حالة معارضته.. وهكذا!

ان شاء الله الفكرة تكون واضحة...

مشكور على تعاونك يالغالي

أخوك طالب الخبرة :):)

اقتباس

أتوقع تغيير الطول الموجي لكل جهاز سيكون أسهل...

على سبيل المثال... تردد الجهاز الأول: 10000 هيرتز.. الجهاز الثاني: 11000 هيرتز.. الجهاز الثالث: 12000 هيرتز... وهكذا!

نعم جميل جدا,فانت اذن لكي تفرق بين الاجهزة ربطت كل جهاز بتردد مسموع خاص به.

والاسلوب الذي استعمله الصديق حريف برمجه كذالك منطقي و جميل ,و يبقى فقط الاختلاف في سهولة التصميم.

اقتباس

لو أردت ارسال موجة ذات تردد 10كيلو هيرتز على موجة حاملة ترددها 100ميجا هيرتز.. هل سيكون الناتج 100ميجاهيرتز + 10 كيلو هيرتز؟؟؟

لا :)

الموجة المحمولة لا تضاف عدديا الى الموجة الحاملة ,بل تؤتر فيها , كقولنا مثلا ان الشخص يحمل وباءا فنحن لا نرى الوباء يرافق الشخص بل نستنتج تاثيره بالمضاعفات التي يبديها المريض ( باستثناء تلك الحشرة التي تخذعني ,فهي وباء كما ذكر حريف برمجة من دون مضاعفات :D ).

في الاصل , الموجة الحاملة تتاثر بفولتية الاشارة التي تعدلها وعندما تتغير هذه الفولتية لتظهر لنا على شكل منحنى جيبي او موجة نقول انها الموجة .انظروا الشكل

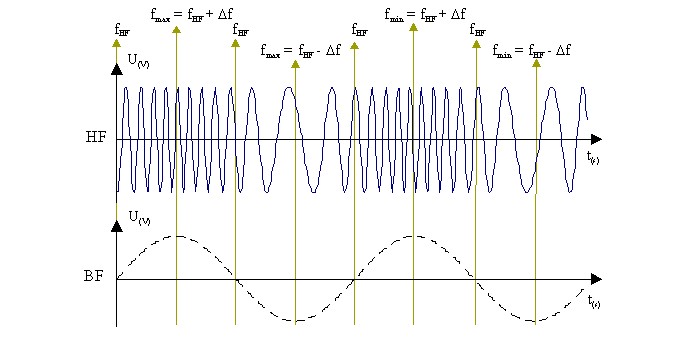

التردد المنخفض BF يمثل تغير الفولتية بالنسبة للزمن والذي هو الاشارة التي ستؤتر في الموجة الحاملة

التردد العاليHF يمثل الموجة الحاملة مشفرة تردديا بالتردد المنخفض BF

تاملوا الان كيف يتغير تردد الحاملة بدلالة فولتية المنحنى BF

فتردد الحاملة يكون في اقصاه Fhf + df عندما فولتية الاشارة المحولة في اقصاها كذالك.

عندما لا تطبق فولتية على الموجة المحمولة يكون تردد هذه الاخيرة عاديا و الذي ينتجه جهاز الارسال قبل تطبيق عليه اي تاتير.

عند تطبيق فولتية سالبة على الحاملة يقل ترددها الى اقصاه ب - df

اذا عندما يستقبل المنحنى HF في جهاز الاستقبال فالكشف مرة اخرى للاشارة BF يتم بالعملية العكسية

اي انطلاقا من تغير التردد ستستخلص الاشارة واكرر ان هذا لا يعني ان الدارة تحسب التردد , فالحساب عندنا فقط نحن البشر لكي نسهل عملية الشرح بينما الدارة تفعل ذالك بواسطة ديودات و مكثفات و مقاومات.

سوف لن تستطيع تبسيط دارة الارسال بالاستغناء عن الاشارة المرسلة , اي بطريقة ارسال ترددات منخفضة التي طرحتها , ستتظر الى زايدة دارة اخرى تنتج صوت مسموع و تحقن هذا الصوت في الدارة التي وضعت وتغير تردد الصوت لدى كل من تلك الاجهزة العشرة .

في الاخير اظن انها بسيطة كما تتمنى ,فانت ستزيل الميكروكونترول و تضع مكانه الدارة المنتجة للصوت في اجهزة الارسال.

حيااااك أخوي bitofsoul... ماا قصرت أخي الكريم! الشرح كان واضح وكافي!!!

كل يوم تزي معلوماتي في هذا المجال، والفضل بعد الله يعود إليكم...

هممم.. كما وضحت لنا بشرحك أخوي bitofsoul، لا بد من وجود قطعة تقوم باضافة الاشارة المراد ارسالها على الموجة الحاملة، ولا يمكن الاستغناء عن هذه الخطوة بارسال تردد معين مثل 100 ميجاهيرتز+س لكل جهاز... ممتاااز جدا!

اذا الآن المفروض أضع في كل جهاز ارسال الدارة السابقة الذكر في الصفحة السابقة ( الخاصة بانتاج الموجة الحاملة ) وأضيف عليها دارة تقوم باضافة الموجة المراد ارسالها على الموجة الحاملة.. هممم...

ممتاز جدا.. والسؤال الآن.. أين ممكن أجد مثل هذه الدائرة الكهربائية لتطبيقها :D??

شااااكر لكم تعاونكم...

أخوووكم طالب الخبرة :)

السلام عليكم

هذه الدارة التى تبحث عنها ما هى إلا الدارة التى سوف تعرف الجهاز للميكرو

يعنى دارة تنتج لك رقم الجهاز المرسل فقط

و هكذا يكون الأن إكتمل لديك العشر أجهزة و بقى جهاز الإستقبال

حياك أخوي نور.. ومشكور عالرد :)

هممم.. أفكّر أبدأ تنفيذ أجهزة الإرسال :D

للتأكّد فقط.. سأٌوم بتنفيذ الدائرة الكهربائية التالية:

من الموقع: http://www.geocities.com/musta25252/ALIRSAL.htm

وبدل جهاز المايكروفون، أقوم بعمل دارة ارسال تردد بسيط ( س ).. والمفروض التردد ( س ) يكون داخل نطاق تردد عمل المايكروفون للتأكد من أن الدارة ستتعامل معه بالشكل المناسب...

بالنسبة للدارة اللازمة لارسال التردد ( س )...همممم.. ممكن أعمل مايكروكنترول للقيام بهذه المهمة.. أو مجرد مقاومة ومكثف وانتهى الموضوع... وأرجّح الأخيرة....

الآلآلآن نصل لجهاز الاستقبال.. لدي حل بسيط وأنتظر اقتراحاتكم.. وهو استخدام جهاز استقبال راديو جاهز!!

أقوم بتحديد تردد موجة الاستقبال على نفس تردد الموجة الحاملة لأجهزة الإرسال... وأوصل مخرج الصوت عند جهاز الاستقبال بالمايكروكنترول... ما رأيكم؟؟؟

أتوقع هذه الطريقة ستختصر الكثير من الوقت ( علما أني أحاول الانتهاء من الجهاز في غصون الأيام البسيطة القادمة.. )

ننتظر اقتراحاتكم قبل الشروع بتنفيذ المشروع

أخوووكم طالب الخبرة :)

أخى بارك الله فيك

قم بتنفيذ الدارة التى إقترحتها أولا

ثم بعد أن تنجح فيها ناقش بقية الأفكار

و لكن ملاحظات

كن حريصا كل الحرص على التقيد بالمواصفات الخاصة بالقطع و خصوصا فى الشق الثانى من الدارة شق الملف

كن حريصا ايضا على أن تصنع الدارة فى أقل مساحة ممكنه يعنى لا تصنعها مثلا على بورد 10 * 10 سم فهذا كبير جدا حاول تقليص مساحة التصنيع بقدر المستطاع هذا هام جدا

و ملحوظة أخيرة هذا النوع من الدوائر لا يصل أن يتم تنفيذه على بريد بورد

السلالالام عليكم ورحمة الله وبركاته.. حييياكم شباب..

وها نحن نعود مرة أخرى ههههه..

وأخيرا، قمت بشراء القطع اللازمة وتركيب الدائرة الكهربائية الخاصة بالإرسال... ولكن للأسف، لا زلت لا أستقبل أي اشارة على جهاز الراديو :(

لا أعلم أين الخلل بالضبط، ولكن يوجد عدة نقاط قد يكون فيها موضع الخلل... سأحاول توضيح ما عملت:

- بالنسبة للملف والمكثف C4.. فقد قمت باستخدام ملف 0.22uH بدلا من 0.1uH.. واستخدمت مكثف 12pF... وطبقا للمعادلة: ( 1/ (2*ط* جذر(CL))).. حيث L هي قيمة الملف وC هي قيمة المكثف.. التردد المفروض يكون 97.95 ميجاهيرتز... طبعا أنا بحثت عن الموجة 97.95 وعند جميع الموجات ولم ألحظ أي اشارة...

- بدلا من استخدام المكرفون.. قمت بتوصيل الدائرة الكهربائية إلى منفذ سماعة الايبود ( جهاز mp3 player )...

- ونقططططة أخيرة... لقد أخطأت في وضع البطارية في البداية.. وقمت بتوصيل الطرف الموجب بالسالب والسالب بالموجب ( عكس تركيب البطارية ).. لمدة ما يقارب دقيقة حتى انتهبت للخطأ.. هل ممكن تكون أحد القطع احترقت؟ الترانزيستور مثلا؟

- بالنسبة للهوائي، قد قمت بلف سلك عازل بشكل حلزوني...

- قمت بتغيير مقاومة الـ100 اوم إلى 150 أوم ( تبعا لكلام الموقع المأخوذ منه الدائرة الكهربائية )

هذا ولله الحمد... ننتظر ردودكم!

أخوكم طالب الخبرة :)

مللت من الانتظارـ فقمت بتصميم الدارة مرة أخرى! ( وهذه المرة تنبّهت للبطارية ههههه )

ولكن للأسف.. حتى في هذه المرة.. جهاز الارسال لم يعمل!!

هذه المرة قمت بتغيير قيمة المكثف C4 إلى 10pF... المفروض الاشارة تكون على الموجة 107.3ميجا هيرتز.. للأسف.. ما من اشارة مستقبلة.. ( طبعا قمت بالمرور على جميع القنوات من 88 ميجا هيرتز وحتى 108 ميجا هيرتز >> استغرقت أكثر من 20 دقيقة في محاولة ايجاد الاشارة! )

ملاحظة.. الملف المستخدم عبارة عن قطعة صغيرة بشكل المقاومة، وليس الملف ذو اللفات.. >> أتمنى يكون واضح ما قصدت...

ننننننتظر ردودكم :)

أخوكم طالب الخبرة :)

قم اولا باختبار المكونات الاكترونية التى اشتريتها باى جهاز قياس بالاخص الاوم ميتر

يوجد احتمالات كثير لاحتراق احد المكونات بسب وجود احد الملفات حيث انه يقوم بتوليد تيار عكسى مستحث كبير

اخير شروط بارك هاوسن التى تجعل المضخم يعتمد على طاقة التغزية العكسية فقط ليقوم بتكبيرها مرة اخرى

حياك أخوي حريف برمجة.. للأسف لا يوجد لدي اوم ميتر حاليا....

كنت أتمنى لو كان لدي Oscilliscope.. :(

هل من أفكار أخرى حول مكان تواجد الخلل؟

+ هل لابد أن أقوم بتصميم الملف بنفسي؟ أم أنه من الممكن استخدام ملف جاهز ( الذي يشبه المقاومة كما سبق وذكرت )؟

اقتباس

كنت أتمنى لو كان لدي Oscilliscope

وانا لكن مهم يكون فى جهاز قياس

اقتباس

+ هل لابد أن أقوم بتصميم الملف بنفسي؟ أم أنه من الممكن استخدام ملف جاهز ( الذي يشبه المقاومة كما سبق وذكرت )؟

لا طبعا مادام هناك ملف وتعلم مقدار حثه الذاتى فلا باس

هممم.. هل ممكن يكون الخلل في أني قمت بتوصيل الدارة بجهاز الـmp3 player بدلا من المايكروفون؟ ( تردد المايكروفون يختلف عن تردد سماعات الـ mp3 player ... )

السلام عليكم

أشياء كثيرة خطأ

أولا

لابد من تصميم الملف على يدك بنفسك يعنى

و عدد اللفات يتراوح من 5 الى 6 لفات و قطرة الخارجى لا يزيد عن 5 مم و طوله الكلى أيضا يتراوح بين 5 -6 مم و تستخدم ملف معزول من أجل ذلك من الممكن أن تأتى به من أى محرك لعبة أو أى مكان و يكون سمك السلك نفسه لا يزيد عن واحد ملى "هناك وحده أخرى لأقطار الأسلاك و لكن لا أذكرها الأن"

و المكثف قليل جدا جدا أنصحك أن تجرب أعلى من 25 بيكو يعنى مثلا 33 بيكو

ثانيا من قال لك أن قانون حساب التردد سوف يعمل هنا

هذا القانون لا يطبق إلا فى حالة ملف و مكثف فقط يعنى بدون وجود أى شئ أخر فى الدارة وجود أشياء أخرى كالترانزيستور يفسد عمل القانون كليتا لأن الترانزيستور له سعة داخلية

ثالثا

كيف قمت بتجميع الدارة

هل إنتبهت على ملحوظتى السابقة -------> لابد من تجميع الدارة فى أقل حيز ممكن و لا تصلح البريد بورد للأمر

رابعا

لابد بالإلتزام بقيم الكونات بقدر الإمكان تأكد من جميع وصلاتك و تأكد من أنه لا يوجد قصر فى أى مكان من الدارة

بالنسبة لنقطة عكس أقطاب البطارية

لى سؤال كم فولت تعطيه البطارية

غالبا لن تضر بشئ عكس أقطابها الضرر من الممكن أن يحدث لو أن فرق الجهد كبير 12 فولت مثلا و ذو شدة تيار عالية أكبر من 1.5 أمبير مثلا

أظنك تستخدم تلك البطارية الصغيرة ال1.5 فولت إن كانت تلك فلم يحدث شئ للمكونات بإذن الله

بالنسبة للهوائى لابد إلا يقل طوله عن 40 سم و لا تقوم بثنيه أى إجعله مستقيما قدر المستطاع و لا تزد طوله عن 70 سم

رابعا

بالنسبة لتجربة الدارة

لابد أن تعلم أنك لو قمت بتصميم الدارة على أكمل وجه و لم تضف لها شئ فإنك سوف تستقبل على الراديو مجرد سكون تام لا أكثر و لا أقل

حيث أنه لا يوجد دخل يقوم بتعديل التردد كما ذكرنا مسبقا فلا تهتز سماعة الراديو

المهم لا تقم بتوصيل خرج الإيبود مباشرة على على دخل الدارة حاول أن تضع قبله مقاومة 100 كيلو أوم على الأقل حيث أن خرج الإيبود سوف يكون مرتفعا جدا و سوف يسبب تشبع فى مرحله تكبير دارة الإرسال مما يجعل الأمر برمته يفسد

و لا تجعل السلك الموصل بين الإيبود و الدارة طويل إجعله قصير بقدر المستطاع

عندما تبدأ بالتفتيش عن الإرسال فى الراديو لابد من أن تقوم بتقريب دارة الإرسال من الراديو قدر المستطاع يعنى ضعها على الراديو مثلا

كن حريصا على أن تكون تبث شئ أنت تعرفه يعنى الإيبود يكون عليه شئ شغال أنت تعرفه مش أى شئ حتى إن إلتقت الإرسال تعلم أنه هو و ليس شئ أخر

لو أنك قمت بمسح كل مجال الإف إم و لم تجد شئ

قم بعمل الأتى

أولا تعالى الى أول التردد يعنى عند88 ميجاهرتز و قم بوضع أصبعك على الملف فى دارة الإرسال و قم بضمه يعنى قم بإلصاق لفاته ببعضها عن طريق الضغط عليه و لكن بسلاسه لو لم تلاحظ تغير على الراديو إفعل الأتى

قم بالذهاب النهاية المجال 108 ميجا هرتز و قم بتوسعه الملف بإى أداة بلستيكية يعنى قم بإبعاد لفاته عن بعضها فإن لم تجد شئ يحدث فإعلم التالى

إما أن الدارة فيها خطأ سواء التى نفذتها أو التصميم نفسه فيه خطأ

ثانيا لو أن الدارة سليمة تماما فعلم أن مجال التردد الذى تبث عليه إما أدنى بكثير جدا من 88 ميجا هرتز أو أعلى بكثير جدا من 108 ميجا هرتز

لو أن إحدى الأمرين " التلاعب بالملف" جاء بنتيجة حاول أن تعدل فى شكل الملف الهندسى حيث أن شكله الهندسة يغير فى قيمة الحث الخاص به مما يغير التردد الذى تبث عليه

جرب ما قلته الأن و أخبرنى

حياك أخوي نــور... ومشكوووور عالرد المطول :)

موضوع تصميم الملف بنفسي يربكني قليلا!! كيف لو أردت تصميم أكثر من جهاز ارسال ( كما هي الفكرة )... فعمل ملفات ذات نفس القيمة سيكون صعب جدا!!!

ولكن مو مشكلة.. سأحاول القيام بعمل الملف بنفسي حاليا، ونحل مشكلة أجهزة الارسال الأخرى لاحقا..

اقتباس

تستخدم ملف معزول من أجل ذلك من الممكن أن تأتى به من أى محرك لعبة أو أى مكان

ممكن توضح أكثر يالغالي؟ هل ممكن أستخدم سلك التوصيل العادي؟ لدي نوعين من أسلاك التوصيل حاليا... الأول مشابه لأسلاك التلفون ( خفيف جدا ) ومغلف ببلاستيك حوله طبعا.. والآخر أقوى منه ( أتوقع ألمنيوم.. لا أعلم ) ومعلف ببلاستيك أيضا.. هل ممكن أستخدم أحد هذه الأسلاك؟

ونعم.. حاولت قدر المستطاع تصميم الدارة في أصغر حيز ممكن...

والبطارية المستخدمة هي بطارية الـ 9 فولت..

اقتباس

هذا القانون لا يطبق إلا فى حالة ملف و مكثف فقط يعنى بدون وجود أى شئ أخر فى الدارة وجود أشياء أخرى كالترانزيستور يفسد عمل القانون كليتا لأن الترانزيستور له سعة داخلية

هممم.. معلومة جديدة! هل هذا يعني أن الموقع المذكرو حساباته خاطئة؟ لأنه معتمد على هذه القاعدة في تحديد تردد الارسال!

اقتباس

حاول أن تضع قبله مقاومة 100 كيلو أوم على الأقل حيث أن خرج الإيبود سوف يكون مرتفعا جدا

أين أٌوم باضافة المقاومة بالضبط؟

وأخيرا.. معلومة بسيطة أخذتها من محل الكهرباء الذي قمت بشراء القطع منه.. وهي أنه يمكن استخدام الملف ( المشابه للمقاومة ) في حالة أن مدى الارسال بسيط.. هل هذه المعلومة صحيحة؟

شاااكر لك تعاونك :)

أخوك طالب الخبرة

اقتباس

كيف لو أردت تصميم أكثر من جهاز ارسال ( كما هي الفكرة )... فعمل ملفات ذات نفس القيمة سيكون صعب جدا!!!

الأمر سهل ليس صعبا كما تتوقع

إستخدم أنبوبة قلم جاف للف السلك عليه و سوف تصنع بذلك نسخ متشابهه

اقتباس

الأول مشابه لأسلاك التلفون ( خفيف جدا ) ومغلف ببلاستيك حوله طبعا

هذا جيد لن يضر سمك السلج للدرجة القوية التى تفسد عمل الدارة

اقتباس

هممم.. معلومة جديدة! هل هذا يعني أن الموقع المذكرو حساباته خاطئة؟ لأنه معتمد على هذه القاعدة في تحديد تردد الارسال

إن كا قد إستخدم القانون هكذا نعم فقد أخطأ لأنه لم يراعى تأثير بقية الدارة على دارة الحث"الملف و المكثف"

اقتباس

أين أٌوم باضافة المقاومة بالضبط؟

بين الإيبود و دارة الإرسال

اقتباس

وأخيرا.. معلومة بسيطة أخذتها من محل الكهرباء الذي قمت بشراء القطع منه.. وهي أنه يمكن استخدام الملف ( المشابه للمقاومة ) في حالة أن مدى الارسال بسيط.. هل هذه المعلومة صحيحة

خطأ

أنتظر لحظة أخى

يوجد فى محلات الإلكترونات مايك fmلاسلكى يباع بسعر زهيد جدا جدا و يعمل على بطارية 1.5 فولت لما لا تقوم بتجربته

أنا بدأت من حوالى 10 سنوات به و قمت بتطويره بعد ذلك

كان مداه حوالى 40 متر قمت بتزويد مداه الى حوالى 150 أو 200 متر لا أذكر الان

و قمت بتزويد حساسية المايك الى دجة خرافية

هههههههه

كنت أسمع صوت أنفاسى فى حجرة صامتة

هههههه

حاول أن تبتاع واحدا

أفضل بكثير من الدارة هذه

و سوف أشرح لك طريقة تعديله إن شاء الله

حياك أخوي نور ومشكوور عالرد..

سأحاول القيام بعمل الملف بنفسي كما طلبت...

اقتباس

يوجد فى محلات الإلكترونات مايك fmلاسلكى يباع بسعر زهيد جدا جدا و يعمل على بطارية 1.5 فولت لما لا تقوم بتجربته

يمكن محل الالكترونيات الذي لدي لا يشبه محل الالكترونيات الذي لديك ههههههه...

هممم.. كلامك حمّسني للغاية لنقطة مهمة... ماذا تقصدد بالضبط بـ" سعر زهيد جدا جدا" ؟؟؟

لأنه لو كان رخيص، ممكن أستغني عن فكرة عمل دوائر الارسال بنفسي واستخدام جهاز الارسال المذكور بدلا عنه!!

وبالنسبة للمسافة المطلوبة... 10-20 متر تعتبر أكثر من كافية بالنسبة لي!!

هل تعرف موقع يبيع مثل الجهاز الذي تتحدث عنه؟ ( المهم يكون رخيص.. وإلا سأضطر لعمل الدائرة كاملة بنفسي... لأنه ودي أطبق الفكرة عل مشاريع أخرى، ومو معقول يكون سعر وحدة الارسال غالي.. )

سؤال أخير.. ليش ما ينفع أستخدم الملف ( المشابه للمقاومة ) >>> أنا تعبت من ذا الاسم هههه.. ايش اسمه الصحيح :P ?

شاااكر لك تعاونك :)

أخوك طالب الخبرة

بنسبة للملفات هذا هو القانون

L = u n^ 2 v

l هى الحث الذاتى للملف

u هى النفازية المغناطيسية

v هو الحجم

n هى عدد اللفات بالنسبة لوحدة الاطوال

جميع الوحدات Si units

الاشياء المئثرة مساحة المقطع وتباعد اللفات

بالمناسبة هل سلك التلفون هذا معزول بالورنيش لانه اذا لم يكن كذلك فلا يمكن استخدامه

اقتباس

هممم.. كلامك حمّسني للغاية لنقطة مهمة... ماذا تقصدد بالضبط بـ" سعر زهيد جدا جدا" ؟؟؟

لأنه لو كان رخيص، ممكن أستغني عن فكرة عمل دوائر الارسال بنفسي واستخدام جهاز الارسال المذكور بدلا عنه!!

أسأل فى محلات بيع القطع الإلكترونية و أيضا محلات بيع الأجهزة الكهربائية

سعر هذه الوحد لم يكن يزيد عن 10 جنيهات مصرى

يعنى أقل من 2 دولار

و تشترى رأسك من هذا التعب

بالنسبة لنقطة

اقتباس

ليش ما ينفع أستخدم الملف ( المشابه للمقاومة )

هذا النوع من الملفات لم يصمم أصلا من أجل وضعه فى أجهزة التى تعمل على ترددات عالية UHF و كل أجهزة الإرسال و الإستقبال التى رأيتها لم تكن تستخدم هذا النوع من الملفات

و فى حالة الدارة الخاصة بك فمن الأفضل أن تستخدم الملف الذى ذكرته لك حيث أنه مجرب و مضمون النتيجة

أما عن إسمه فلا أذكر الان و لكن أظن أنه "مقاومة حثية" أو شئ من هذا القبيل

و الله أعلم

حياكم جميعا.. ومشكووور أخوي نور وأخوي حريف برمجة على ردودكم...

حدث تطور بسيط في الدقائق البسيطة السابقة هههههه...

بعد بحث بسيط على النت وجدت أنه بالفعل يوجد دوائر ارسال اف ام جاهزة وبسعر زهيييد :|...

فقررت التجربة.. وقمت بشراء 5 أجهزة ارسال اف ام.. الجهاز موجود على الرابط:

جهاز ارسال FM

الجهاز سيأخذ ما يقارب الأسبوع حتى يصل لي.. في غضون هذه الفترة، سأحاول أشغل نفسي في اكمال دارة الارسال + توصيل دارة الاستقبال بالمايكروكنترول + برمجة المايكروكنترول + توصيل المايكروكنترول بالكمبيوتر..

طبعا دارة الاستقبال هي عبارة عن جهاز راديو جاهز...

اوه... وكبداية لدي سؤال.. ما هو التردد الممكن توصيله على هذه الأجهزة؟ للتوضيح: مدخل الصوت يستقبل تردد معين لا يزيد عنه... ما هو هذا التردد؟

نقطة أخرى... سأحاول البحث عن طريقة تكوين اشارة جيبية ذات تردد معين، لأقوم بادخالها لجهاز الارسال... وسأستفيد من ردودكم بالتأكيد :)

شاااكر لكم تعاونكم جميعا

أخوكم طالب الخبرة :)

اخى طالب الخبرة اهذا سعر زهيد

الاخ ابو مقاتل يقول لك فى حدود 2 $ وتاتى انت بجهاز 19$

لو كنت تصنع وكانت تكلفة انتاج وحدة الارسال فقط 19$ تكون مصيبة على المصنع

على العموم ربنا معاك ويفقك ان شاء الله
