اضاءة Led عن طريق منفذ Com1

شو ما في ردود

أخى بارك الله فيك راجع هذا الموضوع

و إن لم تجد فيه ما تريد سوف أوافيك إن شاء الله

سؤال عن بروتوكوت ال آي آر

مشكور اخي ولكن لم استفيد من هذا الرابط

فكل ما اريده ان اتحكم باضاءة led موصول مباشره على منفذ com1

بواسطة الفيجوال بيسك دوت نت 2005

يعني

اريد مخطط لتوضيح جميع pins لمنفذ com1 و توضيح pins التي يجب ايصال led فيها

فمثلا pin رقم 5 هي ground و يوصل اليها الجهه السالبه من led

و لك جزيل الشكر

احسن طريقة من أجل استلام الخرج من com هو استخدام microcontroller فالمتحكم المصغر يحتوي على بروتكول هاردوير تستطيع بكل سهولة الاتصال مع rs232 الـcom ويوجد طريق ثانية هي استخدام شريحة MAX وهي موجودة بكثرة في موس في الليزرية أو العادية

عماد الخليل كتب:

pal سأدلك على طريقة لاشعال led واحد فلا تطمع ان ازيد لانني ربما لا اعرف دون استخدام معالج

الطريقة هي:

استخدم امر فتح البورت و اغلاق البورت وستجد احد الاطراف يتغير وضعه (نسبة للارضي) من high الى low و العكس

استخدم هذا المخرج كاشارة لك لل led

اقتباس

بس أكيد مو من شان ضوء فقط

و ما تبغى

هل تبغى تشغيل شئ ذو حمل عالى

إستخدم ريلاى

أو المتكاملة uln 2003a

أو بور ترانسيستور

أو ترياك

أو ssr

حدد ما تريد

و للعلم لن تستطيع أن تتعامل مع المنفذ التسلسلى من دون وجود متكاملة تأخذ الإشارة المتسلسلة و تقوم بتفكيكها من أجل أن تشغل أكثر من جهاز

مشكورين على الردود

الرجاء التوضيح

فانا قمت بتوصيل led مباشره الى pins ال com1

و لكن بشكل عشوائي ( فانا عندي كابل من نوع female من الجهتين)

و اريد رسمه توضح اين ground هل هي رقم 5 من اليمين اما الشمال

و الرجل الثانية ل led في اية pin يجب وضعها

يعني توضيح ارقام pin

من 1-9

و كيفية بداية الترقيم من اليمين ام من الشمال لاني على حسب علمي ان ترقم كابل male عكس female

و بعد ذلك كيف يتم ارسال اشاره الى pin لتوصيل الفولتيه لها ليعمل led

ملاحظه: عند تنفيذي للعمليه و بمجرد و ضعي ل ارجل led في pins اضاء ال led بدون تنفيذ برنامج visual basic.net

ما المشكلة في ذلك، ام هل يوجد ارجل يوجد فيها فولتيه دائما، ام انه لا يجب توصيل الارجل اى pins مباشره

فانا اريد تنفيذ اول مشروع لي... اتحكم من خلال الكمبيوتر باضاءة led

عن طريق com1 ب 9 pins

و لكن لا اعرف لماذا لا ينجح معي شي

الجاء توضيح العمليه من بدايتها حتى نهايتها و لكم جزيل الشكر

أخى بارك الله فيك

منافذ الحاسب المادية تكون موضوعة على قيم معينة حينما يتم توصيل الحاسب بالكهرباء

و حينما يتم إقلاع نظام التشغيل قد ننغير هذه القيم الى أخرى و لا أدرى هنا ما القيم التى يكون عليها منفذ التسلسل

و هذه القيم تظل كما هى مالم يأتى ما يغيرها و الذى يغيرها هو أمر تكتبة أنت

إن كنت تريد فقط حاليا إضاءة ليد فلتستعمل منفذ التوازى

فهو أسهل بكثير فى التعامل من منفذ التوالى و فى نفس الوقت متاح لك 8 قنوات لكى تستخدمها فيما تشاء

و الله يا جماعة الخير ما بيهمني كل هالحكي

انا الي بدي اياه مساعدة في كيفية اضاءة led عن طريق ( serial port (com1

بس بدي مخطط يوضح كيف يتم توصيل led في منفذ (com1) و تشغيله و التحكم به عن طريق visual basic.net

http://www.arunet.co.uk/tkboyd/ele1sp.htm

جرب هذا

هذه الدارة المرفقة توضح أن لكى تتعامل مع منفذ التوالى بفاعلية يجب أن تستخدم المتكاملة CDP6402R لكى تحول من التوالى الى التوازى

لكى تستطيع أن تتعامل مع العالم الخارجى

و للعلم هذا الموقع مفيد للغاية

www.beyondlogic.org

مشكورين اخوتي على جهودكم

ولكن للاسف لا احد يفهم على ما اريد

و لكن على العموم لكم جزيل الشكر

أخى بارك الله فيك

لابد لك من الإجتهاد

نحن لا نقوم هنا بوضع مباشرة للمن يطلبة

بل نساعدة فقط من أجل الوصول إليه

و ستجد أن هذه السياسة نافعة جدا للأعضاء

يعنى أنت مثلا تريد شئ

أنا أتيت و قلت لك أذهب و أقرأ هنا فتقرأ أكثر مما تريد فهكذا تستفيد أكثر بكثير لو قلت لك هذه هو الحل مباشرة

البحث = التوسع فى العلم

مشكور اخي

و الله لي اكثر من اسبوع و انا ابحث عن النت كيفية ارسال اشاره الى اية pin في com1

باستخدام visual basic.net 2005 و اضاءة led

يعني عمل شي معين عن طريق هذا المنفذ

فلم اجد اية شي

حتى في موقع ميكروسوفت لم اجد سوى طرق فتح المنفذ و اغلاقه و الكتابه عليه و القراءه منه

ولكن كيفية التحكم في pin المنفذ الموصوع عليه رجل led عن طريق ارسال الاشاره

و كيفية توصيل led

و الله لم اجد فكل المواقع تتحدث عن parallel port و التحكم به عن طريق الفيجوال بيسك العادي.

ولا اجد نفس المعلومات عن serial port

مع انه مدعوم من قبل visual basic.net 2005 و visual basic.net 2008 مباشرة بوساطة اداه على شريط الادوات اسمها

serialport

و كذلك قرأت المعلومات في msdn ل visual basic.net 2008 عن اداة serialport

ولكن دون فائدة

يا ليتني اجد معلومات عن serial port مثل parallel port

مع ان serial port , usb port افضل

و لكن المعلومات عنهما قليله

فلم اترك موقعا عربيا او اجنبيا الا بحثت فيه ولكن دون جدوى.

و لكن لن أيأس

فلا تحسبني لم ابحث عنهما و انني اريد المعلومات على طبق من ذهب

فانا لجات الى هذا المنتدى و غيره بعد تضائل املي في ايجاد المعلومات عنهما

و كل شئ يعتمد على مشيئة الله

و ان وجدت اي شي او عندك اية معلومات فلا تبخل بها علي و جزاك الله كل شكر.

يا أخي الكريم خرج الـcom rs232 تسلسلي متل مابتعرف فكيف لك ان تصل إلى بت وتعلم اذا كان 1 أو 0 فهذا مستحيل فيجب ان يكون جهاز موصول مع المنفذ مثل المتحكم المصغر كما المثال السابق الذي زودنا به الاخ أبو مقاتل او تكون دارة متكاملة من أجل التعامل مع بروتوكول RS اذا كان هدفك فقط اضاءة led او ارسال واستقبال bit واحد فعليك بالـLPT .

السلام عليكم و رحمة الله و بركاته.

مهلا يا pal ارجوك خطوة خطوة ,ستصل ان شاء الله الى ما تريد.

اهم شيء هو ان تدرس و تفهم كل شيء عن المنفذ التسلسلي . اليك ما كتبوه بعض الاخوة في هذا الموظوع :

الموظوع 1

الموظوع 2

اقتباس

فلم اجد اية شي

حتى في موقع ميكروسوفت لم اجد سوى طرق فتح المنفذ و اغلاقه و الكتابه عليه و القراءه من

حسنا انت تقصد مثل هذا الرابط : serial/parallel port

اخي pal , ادرس جيدا هذه الروابط , وبعدها اريدك ان تجيبني على هذا السؤال :

ما هي العلاقة بين الكتابة على المنفذ rs232 و اضاءة led مربوط بهذا المنفذ ؟

هيا بالتوفيق ان شاء الله :)

جميل اخي عماد

اخي pal حاول اخراج الملف Serial_Relay.rar و تنفيذه

ان لم تستطع تنفيذه وكان يطلب منك الملف mscomm32.ocx فهو هنا في المرفق ,حمله وضعه بجانبه .

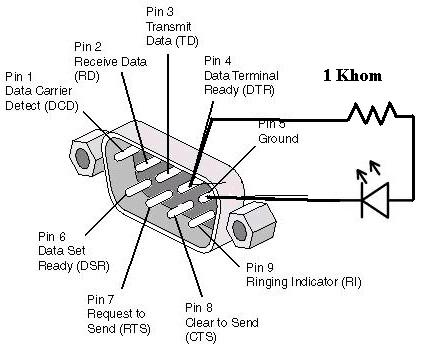

الان حاول تنفيذ هذه الخطاطة

لقد جربتها ,انها تعمل جيدا , يكفي ان تضغط على close or open لكي يشتعل او ينطفئ ال LED.

mscomm32.rar

مبسوط يا عم

جاء لك ما تريد بالضبط

أى خدمة

مشكورين جدا للأخوة

مشكورين و الله يبارك فيكم

و الله انكم ساعدتوني بشكل كبيييييييييييييييير

وصلة rs232 التي تتكون من تسع نقاط أهم نقطتين بها هما النقطتين 2 و 3 وهي تعمل علىإرسال البيانات بصورة تسلسلية على شكل 0و1 وبسرعة معينة 9600 بت في الثانية وببرتكول معين

فيا اخي انت تريد ان تتحكم في شغيل واغلاق حسب أمر معين وليس بهذه السرعة الهايلة 9600 بت في الثانية فعليك إستخدام مخرج الطابعة lpt

وإستخدام الامرين آوت بورد وإن بورد

همسة(ماذا تعرف عن جهاز PLC(

plc

الحاكما المنطقية القابلة للبرمجة

اقتباس

همسة(ماذا تعرف عن جهاز PLC(

plc

الحاكما المنطقية القابلة للبرمجة

راجع هذا الموضوع

/index.php?showtopic=36048
