وهذه الدائرة اخواني تقوم بعملية بث صوت وصورة من الكمبيوتر ، حيث تقوم بأخذ الصوت من منفذ الصوت ( كرت الصوت ) ، كما تأخذ الصوره من منفذ الصوره (كرت الفيديو ).
وهي تقوم بمزج إشارة الصوت (sound signal) وإشارة الصوره (vedio signal) عن طريق المجمع T1 يتم بعد ذلك تنعيم وتكبير وتعديل الإشاره المزودجه ومن ثم تحمل على حامل الإشاره RF ليتم بعد ذلك استقبالها بواسطة أي جهاز تلفزيوني قريب عند نطاق ترددي VHF channel 8.
ويمكنكم اخواني تجريب هذه الدائرة حيث أن كل القطع الالكترونيه موجوده في الاسواق ، واتنمنى ان يستفيد منها الجميع.
والرجاء من الاخوه المهندسين والمشرفين على المنتدى شرح العمل الداخلي للدائرة لتكتمل الفكره وتعم الفائدة لجميع الاخوه.

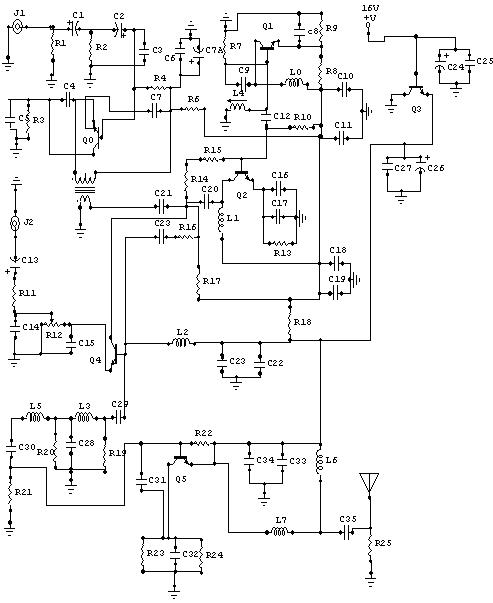

حيث صورة هذه الدارة موجوده في الملف المرفق ،
وكذلك تفاصيل القطع الالكترونيه (data sheet) موضحه ادناه .
R1=470 OHM
R2=6,2 K OHM
R4=210 K OHM
R7=1 K OHM
R10=10 K OHM
R13= 450 OHM
R15= 2 K OHM
R17= 4 K OHM
R19=R20=15 OHM
R22=3.3 K OHM
R23=R24=33 OHM
R3=R6=R7=R12=R14= 1 K OHM
R11=R18=R25= 100 OHM
R16=R21= 680 OHM
R8=R9= 2.2 K OHM
المكثفات الكيميائيه :
C1=C2=407 MICRO FARAD
C7A=C13=10 MICRO FARAD
C24 =430 MICRO FARAD
C26= 100 MICRO FARAD
المكثفات السراميكيه :
C3=C6= C8=C10=C11=C16=C17=C18=C23=C30=C33=102 MICRO FARAD
C4=C14=101 PICO FARAD
C5=221 MICRO FARAD
C7=47 PICO FARAD
C9=C12=8 PICO FARAD
C15=25 PICO FARAD
C19= 470 MICRO FARAD
C20= C29=10 PICO FARAD
C21=5 PICO FARAD
C22=422 MICRO FARAD
C25=C34=203 MICRO FARAD
C27= 104 MICRO FARAD
C28=122 MICRO FARAD
C31=3 PICO FARAD
C32=1 PICO FARAD
C35= 50 PICO FARAD
الملفات :
( ملف متغير العدد الكلي للفاته 305 لفه ،قطر كل لفه 0.3 سم ،سلك عيار 24 : L4
ويمكن تغيير هذه اللفات باستخدام طرف ثالث )
( ثلاث لفات بقطر 4و0 سلك عيار 18) : L0
( سلك عيار 18 سبع لفات بقطر 4و0) : L1
( اربع لفات بقطر 4و0 سلك عيار 18) : L2
( ثلاث لفات بقطر 4و0 سلك عيار 18) : L3
(ثلا ث لفات بقطر 4و0 سلك عيار 18) : L5
( سبع لفات بقطر 4و0 سلك عيار 18) : L6
( لفتين بقطر 4و0 سلك عيار 18) : L7
J1 jack input audio
J2 jack input vedio
TRANSISTOR : الترانزستورات
Q0=C945
Q1=788112
Q2=C2926
Q3=78L12
Q4=C3355
Q5=C2578
