كيف تصنع ماكينة cnc بالتفصيل مع المخططات

يا هلا بيننا أخى

إن شاء الله نستفيد منك

طيب لو تعطى لنا فكرة عن وظيفة الماكينة التى سوف تصنعها

السلام عليكم

أخوكم فى الله حسين كامل

ويسعدنى ان اكون معكم فى هذا المنتدى

وايضا يسعدنى أن اكون مشارك معكم فى نفس الفكره

فأنا اصنع نفس الماكينه فى مشروع التخرج لدى بالجامعه

ويسدنى معاونتكم فى هذا المشروع

مع العلم انى لا اجيد التعامل مع المنتديات

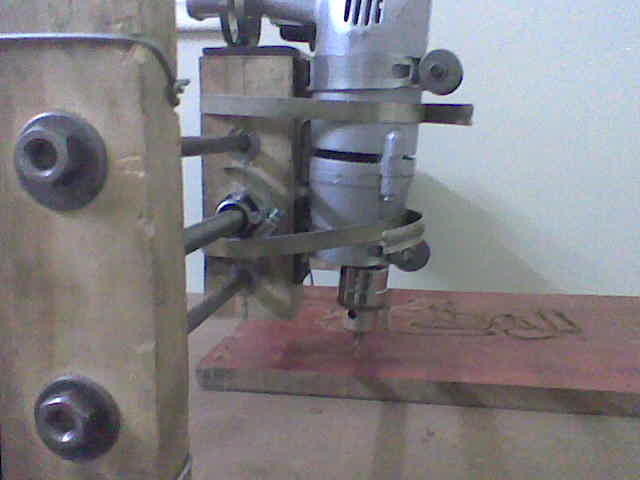

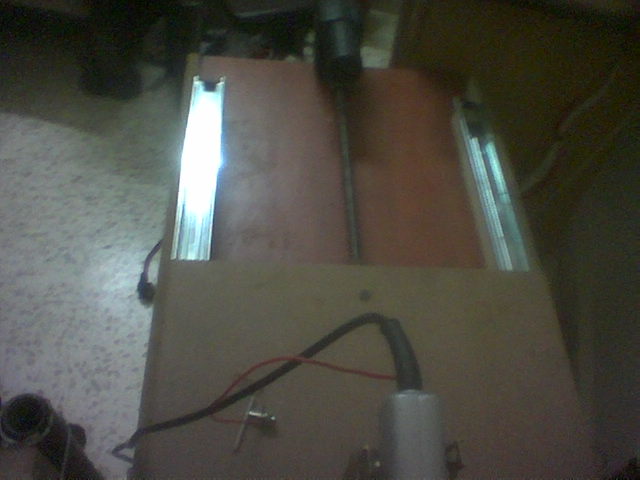

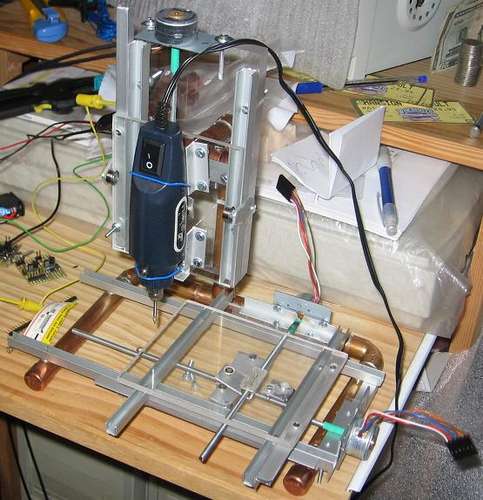

هذه صوره للماكينه

السلام عليكم ورحمة الله وبركاته بارك الله بكم ............ اخي خالد مجدي المحترم اشكرك من قلبي للاهتمامك بالموضوع واسف لتاخري حيث اني اعاني من اعطال في جهازي وذلك بسبب الاولاد في البيت

romariorambo كتب:

السلام عليكم ورحمة الله وبركاته

اعتذر لجميع الاخوة الكرام عن هذا التاخر واخص منهم بالذكر الاخ نور هذا المشروع الاخ نور الذي بعزيمته وهمته تشد العزائم والهمم والله ،

واتذر عن التاخر في الرد نظرا للانشغال الكثير وكثرة مشاغل الحياة ، ولكن والله كل ما نفعله في الدنيا ، يذهب ويبقى العمل الصالح واظن ان هذا الموضوع ان شاء الله من العمل الصالح ولكي لا اطيل اوضح ما يلي :

- لقد قمت بتصميم المكينة وبنائها كنموذج اولي من البلاستيك والذي يستخدم في الواح تقطيع الخضار لقلة كلفته وسهولة تشكيله ، وقد ادى التصميم الغرض المطلوب منه بعد عناء طويل خاصة فيما يتعلق بموضوع المعايرة لتوفير سهولة الحركة لجزاء الماكينة الميكانيكية ، لذا فمن باب النصيحة انصح كل اخ يرغب بعمل نموذج مصغر للاختبار ان يستعين بخبرات صاحب مخرطة او حداد من البداية حتى لا يعاني مما عانيت وصدقني ستكون النتيجة في النهاية اوفر واحسن وادق واريح .

- لقد قمت بنركيب الدائرة uln2803 والدائرة uln2003 على الماكينة وكانت النتيجة ان المحركات عندما توصل كل واحدة لوحدها تعطي نتيجة مقبولة وليست جيدة واذا وصلت الثلاث محركات لتعمل معاً على نفس البور سبلاي كانت المحركات لا تتحرك نهائياً ، وعندها توقفت عن تجربة هذه الدائرة بسبب الاحباط حيث انني قد عملت على تركيب هذه الماكينة لاكثر من ثلاث شهور وانا اقص واعاير واحفر ونتج عن ذلك والحمدلله اصابتي في عيني بدخول برادة الحديد اليها من شرار القص مما استدعى تدخل الطبيب والحمدلله .

- بعد ذلك عادت الهمة من جديد عندما وجدت دائرة بسيطة يمكن تطبيقها باستخدام الدائرة ucn5804 والتي قد سبق واشتريتها بعد معاناة شديدة وطول انتظار بمبلغ 22 دولار للقطعة الواحدة ( اظن ان انني قد تعرضت لعملية نصب هنا ) واشتريت لها ثلاث قطع مع الديودات والمكثفات بمبلغ تجاوز 80 دولار ، وعندما ركبت الدائرة على الكمبيوتر لتعمل مع برنامج kcam4 لم تعمل المكينة او المحركات والحمدلله وكانت هذه اللطمة الثانية والحمدلله .

- بعد ان نامت الهمة عادت الهمة من جديد وهنا عندما وجدت في احد المواقع على الانترنت انه يمكن استخدام الدائرة ucn5804 دون مكثفات او ديودات مع نظام التحكم step & direction وحاولت ان اجربها ولكني لم انجح واسرفق لكم وصف الدائرة عسى ان تنجح معكم وتخبروني .

- بعد الفشل الذي تحقق آنفاً قلت لماذا لا اجرب الدائرة الواردة في كتاب الاخ نور الذي ارفقه باللغة الانجليزية والتي تعتمد فيه هذه الدائرة على الدوائر الالكترونية L298, L297 وبعد طول معاناة وبحث عن هاتين الدائرتين وجدت ان سعرهما معا للتحكم بمحرك خطوي واحد يبلغ 35 دولار وهذه الاسعار في الاردن ، وكنت على استعداد لشرائها ولكني تفاجئت بعدم وجود الديود وكان البديل عنه ديود مزدوج ثمن الواحد منه 27 دولار وانا احتاج لتشغيل كل محرك الى اربعة يعني احتاج لتشغيل محرك واحد على هذه الدائرة الى اربع ديودات يعني الدائرة تكلفني للتحكم في الماكينة الى مبلغ 429 دولار يعني راتب شهر ونصف ، عندها توقفت وعدت الحسابات وقلت لن اشتري حتي اتاكد اولا ان برنامج kcam4 يعمل لدي وانا منصبه على وندوز اكسبي , وليست 98 او 2000 واستعنت هنا بخبرات صديق لي مهندس الكترونيات ولكني واياه لم نتوصل الى نتيجة حقيقة لانه لم يكن مركز معي ، لانه حضرته واقع في الغرام .

- ثم قلت لماذا لا اشتري كرت التحكم بالدائرة step & direction من سورية واتصلت هناك مع محلات قطروجي وقالو لي ان هذه الدائرة موجودة لديهم ولكن للتحكم بمحرك خطوي واحد وان سعرهاها ها ها ها ها 300 دولار لكل محرك يعني 900 دولار ,'وطبعاص حرارتي وصلت مليون الى شحطة

نظرا للفلس والحمد لله وعدم قدرتي على المجازفة وخوفاً من اكل مقلب آخر من الماكينة .

- وبعد كل ما تقدم اكتشفت ان مشكلة الضعف في المحركات في دائرة uln2803 يعود الى قلة التيار فهي تحتاج الى تيار يقارب 1 امبير لذا فان ارجو من الاخوة تزويدي بطريقة لعزل اشارة التيار هذا عن دائرة uln2803 بحيث تعمل كمضخم للتيار ولكن ليس باستخدام الريلاي لعدم سرعته وفاعليته في هذه المسألة واذا كانت النصيحة هي باستخدام الترانزستور فارجو تزويدي بنوعه وقيمته وتفصيل الدائرة بعد ان يركب عليها وشكراً .

اخوكم بدات هذه الماكينة تعمل له مرض نفسي ، وصرت احكي مع حالي يا انا يا هي في هالبيت .

اخي روماريو انصحك بشدة استخدام الدارة ici\ l297 \ وقد حربتها وهي ناجحة وتعطي دقة عالية وتكلف الوحة كاملة مع العناصر بحدود 400 ليرة سورية فقط ............ولا تتعب نفسك المهم اكثر من الدارات هو البرنامج

اخي العزيز ssan حياك الله وبارك في جهودك واين هذه الغيبة يا رجل، اعلمك بانني قد قمت فعلاً بشراء القطع المتعلقة بالدائرة l297 ولكني لم اجربها حتى الآن لقناعتي بأن البرنامج لن يعمل معي إلا اذا قمت بتنزيله على ويندوز 98 وليس ويندوز xp واود سؤالك ااخي العزيز ssan ، هل قمت بتشغيل البرنامج على ويندوز 98 ام xp وذلك للضرورة وشكرا

السلام عليكم ورحمة الله وبركاتة

اخواني الاعزاء جزاكم الله كل خير فمهما تحدثت او شكرت فلن اوفيكم حقكم عليا الا بالدعاء لكم بطيب العيش في الدنيا وبالفردوس الاعلى في الاخرة

اخص بالشكر ابو مقاتل والاخ وليد الحديدي الذي تتبعتة في اكثر من منتدى واقترح الاتي

اولا

نضع ملخص لكل هذهة الاراء والمقترحات والتجارب عن الماكينة العويصة ذات الثلاث محاور في موضوع مثبت مستقل بذاتة مزينا طبعا باراء خبرائنا في هذا الموضوع .

ثانيا

ان نبدا في توسعة المشروع بالتطبيق على اربعة محاور ونبدا حلقة نقاش جديدة حولة واعتقد انة سيكون اسهل لانة يوجد عندنا اساسيات من الماكينة ذات الثلاث محاور .

لا اخفيكم سرا ياجماعة انني احببت هذا المشروع وافكر ان اقوم بتنفيذ المشروع على خمس محاور وانا اكرر افكر افكر ولا اعلم انني سانجح ام سافشل حيث انني من الهواة والله المستعان

وجزا الله كل من ادلى بدلوة في هذا المشروع كل خير وجمع لهم خيري الدنيا والاخرة

والسلام عليكم ورحمة الله

السلام عليكم ورحمة الله وبركاتة

كيف الحال اخي ssan طال غيابك ولكن الحمد لله على عودتك للمنتدى , ما رأيك بالإقتراح الذي إقترحتة من قبل وهو ان نتقابل على الـ chat للمناقشة حول الماكنة وشكرا.

السلام عليكم جميعا وجزاكم الله كل خير

الموقع دا مهم لاخوانا المبرمجين والمهتمين بالبرمجة

eDrawings API FREE DOWNLOAD

Download free eDrawings API (Application Programming Interface) Software Development Kit for customizing eDrawings software to meet the specific requirements of your organization.

http://www.solidworks.com/pages/products/e.../eDrawings.html

والموقع دا او النتدي دا بردة مهم

http://www.lumenlab.com/

وجزاكم الله كل خير واسالكم الدعاء باتمام مشروعي وبكل خير وبالاخلاص في القول والعمل    والله المستعان

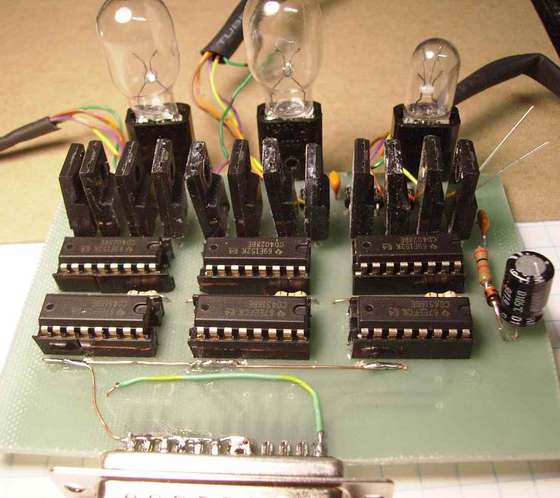

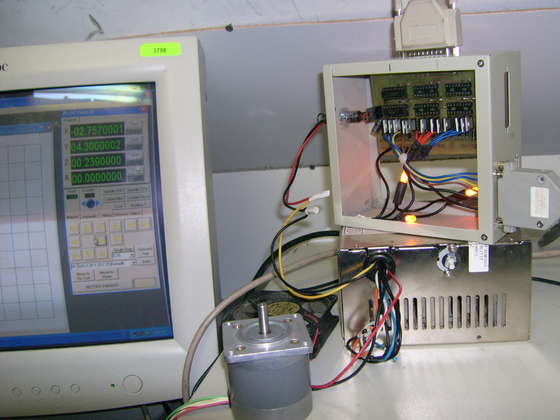

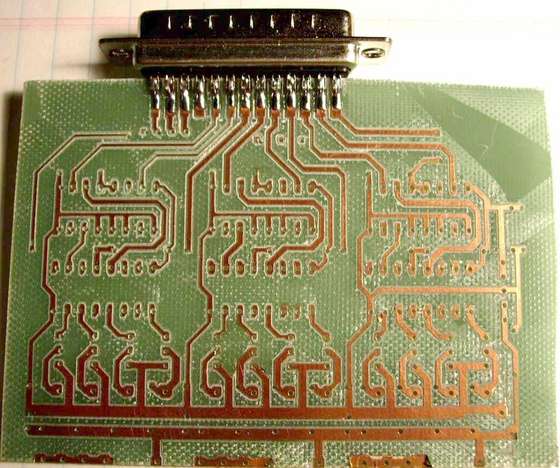

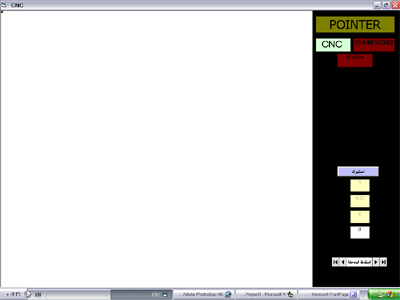

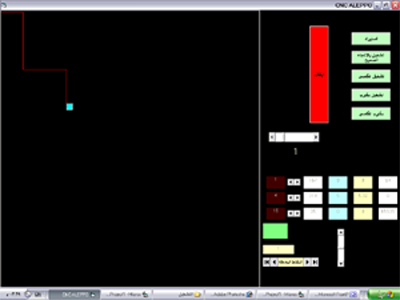

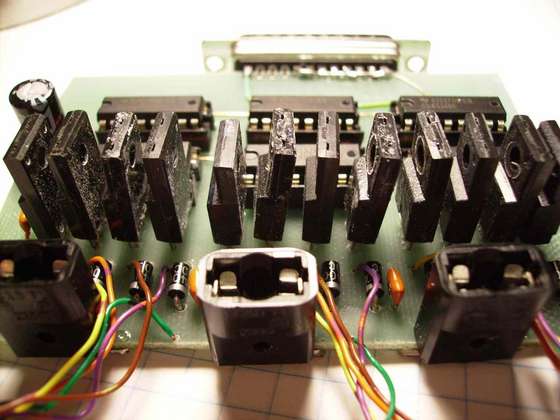

حياكم الله اخي روماريو ان الدارة عملت بنجاح فائق على برامج ماش 3 وkcam و upuntu الذي يعمل في بيئة اللينوكس على الماكنة التي صنعتها والتي هي في الصورة في صفحة سابقة اظن ان الجميع رآها مع المخططات والدارة واصر على ان تستخدموها .................... اخي مجدي حياك الله واتمنى لك الخير بانسبة للمحادثة استخدمت السكايبي وقد عمل بنجاج فهو سهل بالنسبة لي وتكلمت مع مهندس من الجزائر وكان الصوت واضحا فارجو ان تجربه وبعدها نتفق على موعد .. هخبيرني عن ماكينتك هل اكتملت

خواني الاعزاء وهذا الكلام لكل من شارك وتصفح هذا المنتدى ان جميع برامج تشغيل الcnc الموجودة على النت هي للتجربة ويوجد بها اخطاء متعمدة من الشركة المبرمجة لبرامجها وحتى المكسورة والمشروخة ...... وبصراحة انا الان احاول شراء برنامج وابحث عن من يشتري لي برنامج ماش 3 .. لاني جربت الكثير من البرامج هي رائعة ولكن ناقصة وافضل برنامج كان الماش 3 جربت جميع الاصدارات وهي حقا رائعة واني حقا لم اخبي عنكم منذ مشاركتي اية معلومات وانا صادق ان شاء الله ولا انوي ان اضللكم عن الطريق الصحيحح ...فبعض العرب يضلل اخاه من اجل المال وهذا سبب تخلفنا .. وهذا الكلام للجميع ..... ........................... اعذروني لصراحتي

ملاحظة للاخ روماريو كل البرامج مجربة على الاكس بي سرفس باك 2

الاخ ssan جزاك الله خيرا على ملاحظاتك الرائعة فعلا ، واود ان اساللك اخي العزيز ، ما هي الاسباب التي دفعتك للتتوصل الى ان البرامج الموجودة على النت هي غير صحيحة وتتضمن مجموعة من الاخطاء المتعمدة من الشركة المصنعة .

نسيت ان اقدم لك اخي العزيز ssan ولباقي الأخوة الاعزاء في هذ المنتدى الكتيب الارشادي الخاص ببرنامج kcam4 ، وهو باللغة الانجليزية ، عسى ان تنتفعوا به .

KCAM_User_Manual.pdf

اخي روماريو انا اعمل في صناعة قوالب قص وتشكيل المعادن وقوالب الحقن ايضا ولدي ورشة ولكن المكائن ليست cnc وقد جربت برامج عديدة على النموزج الذي صنعته ولاحظت اخطاء في سير المحرك وخاصة عند عكس الاتجاه في برنامج الماش وايضا غياب عدة ميزات منه ..والkcam يغير بال gcod والسرعات ولاني لم ارغب به لم اكتشف الباقي سلامي للجميع واسعدكم الله وسدد خطاكم اخوك حسان

السلام عليكم ورحمة الله وبركاتة

أشكرك أخي ssan على إهتمامك وعلى إخلاصك وأمانتك في إعطاء المعلومة , أما بالنسبة للسكايبي فأنا جربة مع أحد الأصدقاء وإشتغل بشكل جيد وأنا الآن أنتظر موعد الذي سنتفق علية وأتمنى ان يكون يوم الخميس باليلل لان اليوم الذي بعده الجمعة ويكون يوم إجازة, أما بالنسبة للماكنة فأنا لم أبدأ بها بعد حتى أصل الى المعلومات كاملة وذلك من خلال التجارب التي قمتم انتم بها وأيضا من خلال المحادثة التي ستتم إن شاء الله .

بالنسبة للاخ Romariambo ارجوا انت توضح لى خرج ال lm على المحرك الخطوة فولت وامبير الى وانت بتقول ان المحركات تحتاج قدرة اعلى

يمكنك استخدام الترانزستور مع ال lm مع مصدر تيار مستمر ( محول اى شئ ااخر ) واريد ان اعرف عدد المخارج للتحكم فى محرك واحد

بالنسبة لبقية الاخوة هل شراء برامج جاهزة هو الحل او ربما نسيتم ان فى منتدى الفريق العربى للبرمجة افتح المشروع الخاص بالبرنامج فى احد منتديات البرمجة حسب اللغة المرادة انا خبرتى فى البرمجة مع ال Vb وكان فى اول الموضوع احد الاخوة المبرمجين متابع وكان وصل لقراءة ملفات ال dxm وكانت نتيجة مرضية

اما استخدام برنامج من الخارج ما الذى يقنعك ان هذا البرنامج سيكون متوافق تماما مع احزاء ماكينتك والغرض منها

هل نقوم بتصنيع ال Soft ware ثم نقوم بعد ذلك بتصميم ال Hard ware المناسب له !!!!!!!!!!!!!!!!!!!!

منذ ان فتح موضوع الماكنة لم يقدم اي برنامج تشغيل ولم يبادر احد بوضع حتى خطة للبرنامج وللعلم ليس كل المشاركين مهندسين واصحاب خبرة في البرمجة مثلا انا لدي الخبرة في الخراطة وتشكيل المعادن وتجميع الدارات وتشغيلها ولا املك محصل علمي يؤهلني لمثل هذه المشاريع واعتمادي بصراحة على خبرات اصحاب الخبرة فبادر ياحريف البرمجة ببرنامج ولو بسيط ونحن سنجرب وندلي بارائنا لتطويره ان شاء الله

يا جماعة ارجو المساعدة لحد انهاردة مش عارف اية مواصفات المواتير الخاصة بالماكينة بعت السؤال مرتين وكان الرد عبارة عن معادلات رياضية ( متشكر جدآ على الرد :D )

بس انا محتاج المواصفات بكل بساطة من غير معادلات

متشكر جدآ ومنظر ردكم

السلام عليكم ورحمه الله وبركاته الله ينور عليك رفعت رايه مصر عاليا انا اخوك صابر من الاسكندريه كنت اسال عن سعر الماكينه وامكانيه استخدامها مع الحديد ارجوا الرد مع حزيل الشكر والاحترام مع اضافه انه يمكننى اذا لم يكن عندكم مانع ان تقوموا بتصنيع ماكينه لى اقوم بالصرف عليها والتطوير للافكار الجديده لديكم ونستفيد منها معا انتم بتجريب التطوير وانا استفيد بالماكينه

السلام عليكم ورحمة الله وبركاته

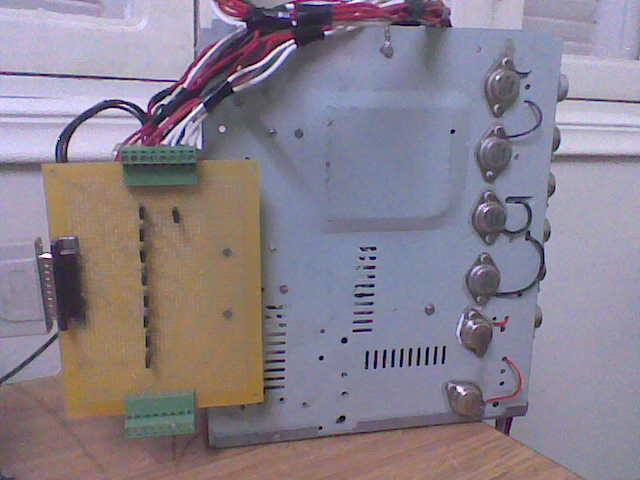

الاخوة الاعزاء في هذا المنتدى اعلمكم بانيي قد توصلت عن طريق الاستعانة بمجموعة من الخبراء الى طريقة توصيل دائرة للتحكم بالمحركات الخطوية ، قادرة على اعطاءك التيار الذي تريد والفولتية التي تريد ، ودون ان يؤثر ذلك على اللوحة الام في جهاز الكمبيوتر ، فاذا كان هناك من يرغب من الاخوة بالاطلاع على هذا الموضوع يرجى ان يشير الى ذلك بمشاركة فاعلة ،

ولا انسى ان اخص بالسلام الاخوة نور والاخ ssan وكافة الاخوة الكرام اللذين لديهم مشاركات فاعلة في هذ الموضوع.

اقتباس

منذ ان فتح موضوع الماكنة لم يقدم اي برنامج تشغيل ولم يبادر احد بوضع حتى خطة للبرنامج وللعلم ليس كل المشاركين مهندسين واصحاب خبرة في البرمجة مثلا انا لدي الخبرة في الخراطة وتشكيل المعادن وتجميع الدارات وتشغيلها ولا املك محصل علمي يؤهلني لمثل هذه المشاريع واعتمادي بصراحة على خبرات اصحاب الخبرة فبادر ياحريف البرمجة ببرنامج ولو بسيط ونحن سنجرب وندلي بارائنا لتطويره ان شاء الله

متاسف جدا اخ ssan فانا لم ارى مشاركتك الا عند تنشيط الموضوع

بالنسبة للبرنامج انا على راسى اشياء كثيرة جدا اخشى ان ادخل فى هذا ايضا وينتهى فى الارشيف

لكنك فى منتدى الفريق العربى للبرمجة بعنى هناك مبرمجون كثر واكثر كفائة منى

اما بالنسبة لموضوع الماكينة فانا اعتقد انها لكى تنجح وجب التواصل المادى بين مصمميها وليس واحد من الشرق والاخر من الغرب

بالمناسبة اخ ssan انت من اى بلد؟؟

الشكر الجزيل لكل من ساهم في هذا الموضوع
