السلام عليكم
لقد قمت بعمل دائرة استخدمت بها
IC 74LS154
demultiplexer
وكان توصيله جيد جدا, ولكن المشكلة هي ان جميع قيم ال output يكون 1 اي H
والقيمة التي اختارها تكون 0 اي L
وانا احتاج العكس اي ان تكون كل القيم 0 والتي اريدها تكون 1
فقمت باستخدام NOT gate وهو IC يحمل رقم 7404
ووجدة انه في حالة ادخلة عليه (1V) يكون المخرج 0 وهو المطلوب
وعندما ادخل له (V0) اي (لم ادخل شيء NULL) يكون المخرج 0
وعندما ادخل (V-5) اي اقوم بتوصيله على GND يكون المخرج 1
المشكلة ان ال (ic 74LS154) يخرج اما 1 او NULL, حيث انه يعتبر ال 0 هي V0, وليس V-5 كما يعتبرها 7404
:s :s :s :s :s :wacko: :wacko: :wacko:

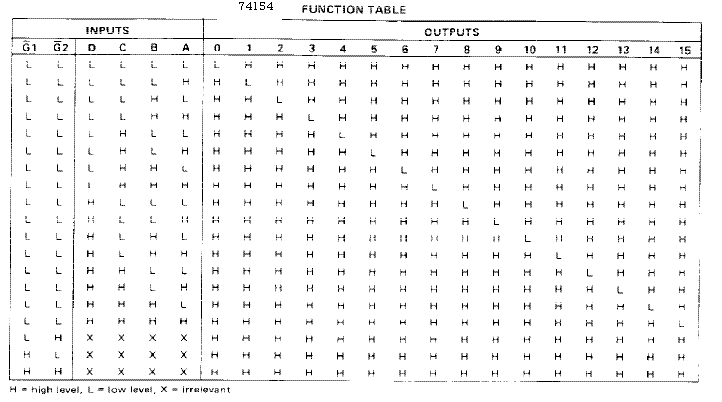

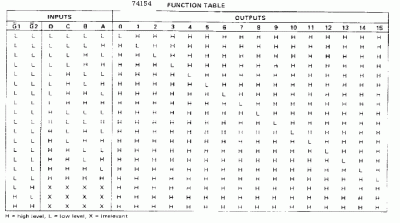

يوجد مرفقان وهما ال datasheet الخاصة بال2 IC

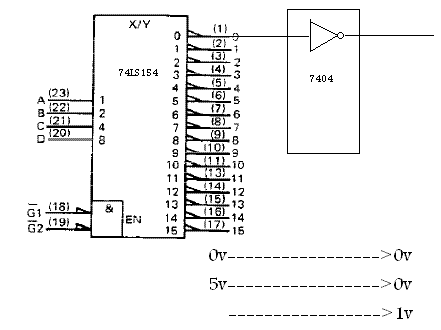

كما ارفق رسمة توضيحية للمشكلة
فارجو المساعدة لان كل مجهودي سيذهب هدرا اذا لم تحل هذه المشكلة, كما انني ساخصر الكثير
شكرا لكم
