السلام عليكم
أبحث عن رسمة لقطعة اسمها BCD 2 seven segment decoder
حيث أريد أن أعمل محاكاة لها على الفيجوال بيسك،
فأين أجد رسم مشابه لهذه القطعة؟
وكيف تقوم القطعة بالتحويل من أربع مدخلات inputs إلى 7 مخرجات ؟؟
وشكراً مقدماً
:)
BCD 2 7 segment
مغلق
السلام عليكم ورحمة الله :) ...
أعتذر يا أخي على التأخير, لأني لم أفتح علبة الرسائل منذ أكثر من 15 يوما.
بالنسبة للوحة الكهروبية فقد صممت لك رسما لا يوجد أكثر منه بساطة : 7 مقاومات و شاشاة ذات سبع قطع و وصلة ربط Sub25 للوصل اللوحة مع الحاسب.
سأكتب لك برنامجا سهلا بلغة الديلفي( الباسكال) لكي تجرب به لوحتك بعد تصميمها.
فما عليك إلا أن تطلع على هذه الوصلة وتقرأ الكتب المرفقة التي تحوي تفاصيل حول منفذ الطابعة في الحاسب.
أرجو أن تعذرني لقلة وقتي.
ملاحظة: أنا لا أستعمل فيجوال بزيك. عليك أن تقوم بتحويل كود البرنامج من باسكال إلى بازيك :unsure:
أسألكم الدعاء
سأتغيب عن المنتدى وستكون لي زيارات خفيفة بين الحين و الحين
يا صاحب الهم إن الهم منفرج.....................أبشر بخير فإن الفارج الله.
اليأس يقطع أحيانا بصاحبه..........................لا تيأس فإن الكافي الله.
الله يحدث بعد العسر ميسرة.........................لا تفزعن فإن الصانع الله.
إذا بليت فثق بالله وارض به...................فإن الذي يكشف البلوى هو الله.
و الله ما لك غير الله من أحد.......................فحسبك الله في كل لك الله
أخوكم مراد
الحمد لله على السلامة اخى مراد اين انت لم نرك منذ زمن طويل؟؟
عسى المانع خير؟
لا إله إلا الله محمد رسول الله
busbar : يجب ان تدرك انه هناك حد ادنى للمعرفة المطلوبة قبل البدء في عمل أي شئ.
لا داعي للاعتذار أخي العزيز مراد، فأنا أتبع قول الرسول -صلى الله عليه وسلم- : (( جد لأخيك عذراً )) :)
جزاك الله كل خير على الرسمة الواضحة،

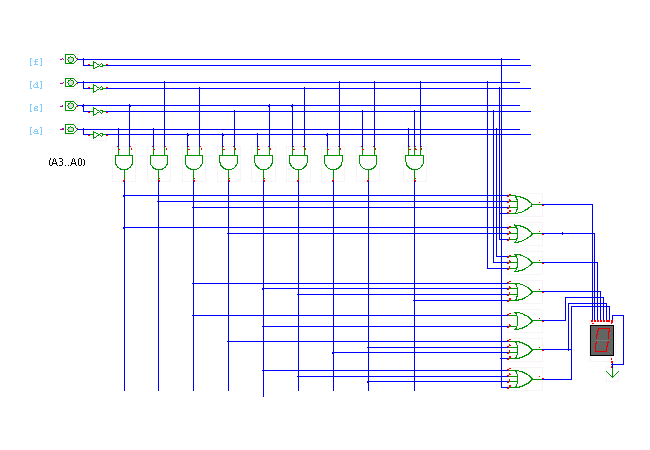

لكني قبل تنفيذها باستخدام ال hardware يجب أن أعمل لها محاكاة على الكمبيوتر وخاصة لقطعة BCD 2 seven segment كما يظهر في الصورة المرفقة ..
ربما تستطيع مساعدتي في ذلك،
وشكراً مقدماً
:)
ما أبحث عنه مذكور هنا
باسم bcd 2 seven segment decoder
أريد أن أعمل له محاكاة على الحاسوب..
كما في هذا العرضapplet :
http://tech-www.informatik.uni-hamburg.de/...vensegment.html
لكني أريد عمل المحاكاة على الفيجوال بيسك ..
اهلا ب ikossan بعد الغيبة الطويلة و اهلا بالجميع.
عموما هذه فقط صور اليوم على ان نكمل لاحقا. مطلوب محاولة فهم كيفية انشاء الجدول و علاقته بال 7segment حيث i1 الى i4 هي المدخل لل decoder وهي اربعة بت i1 هي msb او البت الاهم. هذه هي الصور. يرجي التفكير بكيفية كتابة الجدول، فاذا فهمنا كيف حضرنا الجدول سهل فهم طريقة التصميم و من ثم طريقة المحاكاة. بالنسبة ل a الى g فالواحد "1" تعني مضاء و الصفر "0" تعني مطفي.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
سأتغيب عن المنتدى وستكون لي زيارات خفيفة بين الحين و الحين
يا صاحب الهم إن الهم منفرج.....................أبشر بخير فإن الفارج الله.
اليأس يقطع أحيانا بصاحبه..........................لا تيأس فإن الكافي الله.
الله يحدث بعد العسر ميسرة.........................لا تفزعن فإن الصانع الله.
إذا بليت فثق بالله وارض به...................فإن الذي يكشف البلوى هو الله.
و الله ما لك غير الله من أحد.......................فحسبك الله في كل لك الله
أخوكم مراد
ما شاء الله ،
كل الأحبة تجتمع في موضوع واحد :)
أخي عماد،
فهمت الجدول والحمد لله،
الآن كيف أستطيع أن أبرمج مثل هذا البرنامج:
http://tech-www.informatik.uni-hamburg.de/...vensegment.html
؟
أتمنى أن يكون ذلك سهل ،
كأنك لم ترى برنامج ikossan لانك لم تعلق؟؟ اين التعليق ؟؟
جميل جدا ikossan و بانتظار تعليق ala101.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
السلام عليكم،
برنامج الأخ مراد رائع، جزاه الله كل خير على جهده وتواصله
ولكنه exe
وبالإضافة إلى ذلك فهو ليس محاكاة للصورة المرفقة في ردي الثاني
أريد أن أعمل نفس الصورة وأن أستطيع التحكم بها كما هو هنا :
http://tech-www.informatik.uni-hamburg.de/...vensegment.html
تم تعديل هذه المشاركة بواسطة ala101 في 18 ديسمبر 2005 في 20:30
المفهوم بسيط وهو ان لكل خط انت رسمته اسم و خواص و من خواصه bordercolor. لناخذ مثلا المدخل a نلاحظ انه يتفرع منها a' يعني معكوس a ما يعني ان a مرت على inverter و يعني ان a'=not a حيث ان جميع القيم Boolean. ساضع لاحقا برنامج صغير لا علاقة مباشرة بما تريد لكنه يوضح الفكرة.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
