كيف أستعين بنغمات الهاتف ال(DTMF SIGNALS

مغلق
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

كيف أستعين بنغمات الهاتف ال(DTMF SIGNALS) فى صنع جهاز تحكم به 10 وظائف

أرجو بعض الشرح لو أمكن

و هذه دائرة وجدتهاعلى الشبكة ولكن لا أفهم منها شئ فلو أحد يفهمهلنا بس ببعض التفصيل مع مراعاة البساطة

و جزاكم الله خيرا


لا إله إلا الله محمد رسول الله

アッラー以外に神はなし。ムハンマドはアッラーの使徒である

#2

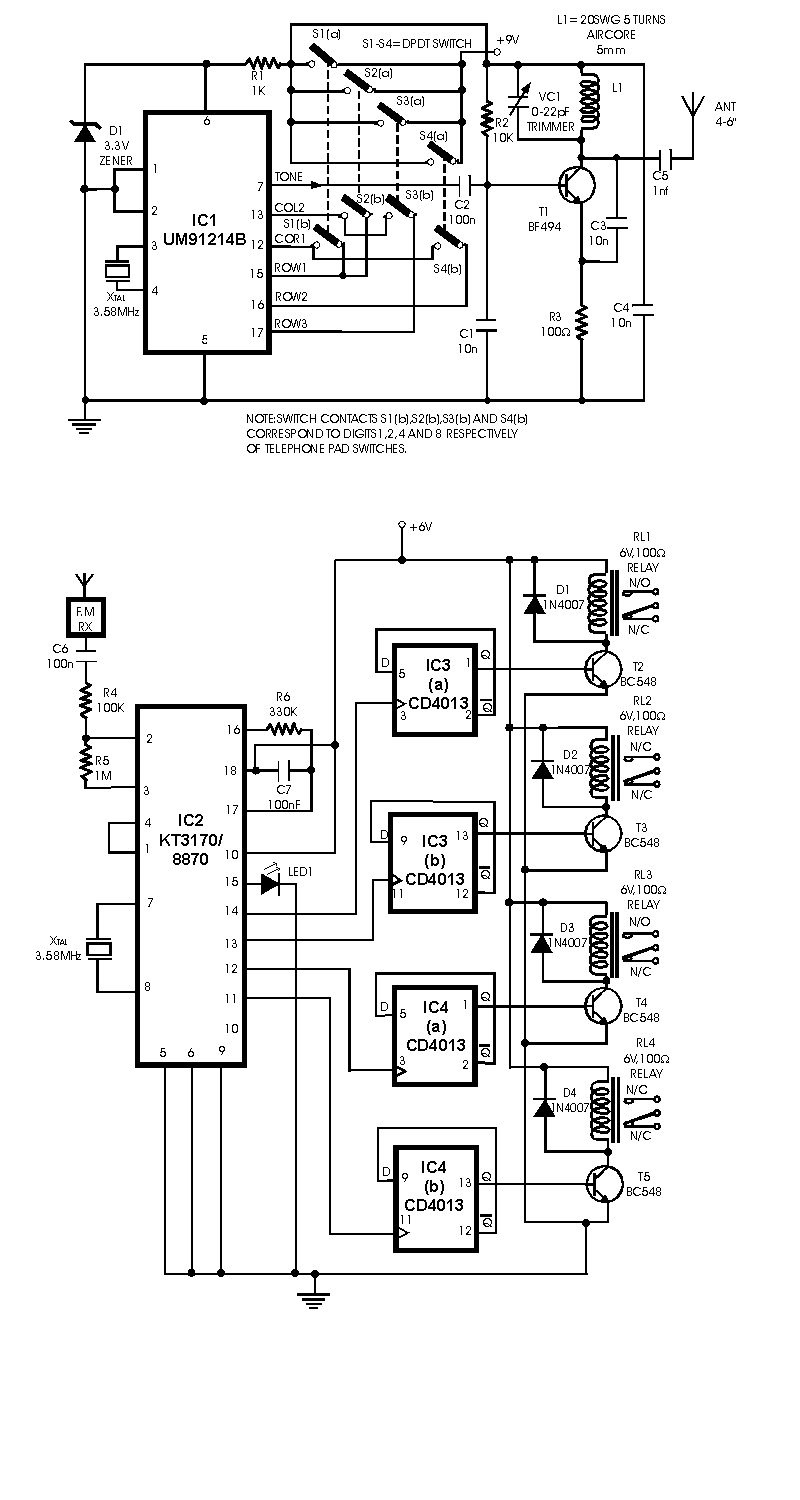

الصورة المرفقة توضح نظام تحكم لاسلكي وفق مبدأ الDTMF

يمكنك تنفيذه عبر خطوط الهاتف بدل الارسال اللاسلكي، بالاستعانة بICs الموجودة.

ومن يتق الله يجعل له مخرجا

]

#3

ic1 في الدائرة عبارة عن مولد نغمة صوتية ثنائية dtmf تختلف النغمة المولدة باختلاف المفتاح الذي سنضغطه هناك 8 مفاتيح تبدو في الصورة و لكنهم حقيقة 4 مفاتيح مزدوجة الجزء العلوي من المفتاح يقوم بنفس العملية لجميعهم وهي ايصال البطارية في حال ضغط المفتاح للارسال و فصل البطارية لتوفير الطاقة في حالة عدم الاستخدام. بعد توليد النغمة يتم تمرير الاشارة (سلك 7) tone لوحدة الارسال حيث يتم خلط النغمة بالذبذبة العالية و ترسل الاشارة.

الجزء الاخر من الدائرة هو مستقبل لاسلكي و مستقبل dtmf و بحسب النغمة المستلمة سيتم عكس حالة الريليه من خلال toggle flip flop حيث تم عمل T flip flop من D flip flop

المستقبل غير موجود في التصميم و عليك توفيره و لكن موضوع رمزه.

و رمز الدائرة ككل هو:


راجع هذا الرابط اعتقد ان هناك شرح مفيد


تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر

فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري

لقراءة القرآن الكريم و سماعه و تفسيره ........

ماذا يعني انني مسلم سني؟

قصة غريبة


#4

ياجماعة ممكن أعرف كيف أزيد عدد مراحل الوظائف من 4 الى 10 :wacko: :lol: :(

لا إله إلا الله محمد رسول الله

アッラー以外に神はなし。ムハンマドはアッラーの使徒である

#5

بحسب الرسم الموجود اذا كان كاملا فاكثر وظائف هي 6.


تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر

فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري

لقراءة القرآن الكريم و سماعه و تفسيره ........

ماذا يعني انني مسلم سني؟

قصة غريبة


#6

:blink: لكن معروف أن dtmf signals تتكون من 16 نغمة و الموقع الذى أتيت بالدائرة منه أكد أنه ممكن بسهولة زيادة الوظائف الى 16 ؟؟ :( :( :(

لا إله إلا الله محمد رسول الله

アッラー以外に神はなし。ムハンマドはアッラーの使徒である

هذا الموضوع مغلق.
