السلام عليكم ورحمة الله وبركاته.. أما بعد
حياكم شباب
قمت بشراء ريلي بمواصفات معينة مناسبة لي.. وكل شيء تمام
ولكن وقفت عن نقطة أخيرة وهي الخاصة بالجهاز المراد تشغيله عن طريق الريلي..
ولدي هنا 3 أرجل لا أعلم أين أضع الأسلاك الخاصة بالكهرباء فيه.. وهي:
c (comon)
NO(normly open)
NC(Normaly Closed)
هل اذا أردت أستخدم الـ NC أوصل أحد سلكي الدارة 120 فولت فيه .. والسلك الآخر في الـ comon أم ماذا؟
وننتظر ردودكم
شاكرا لكم تعاونكم
أخوكم طالب الخبرة
طالب الخبرة كتب:هل اذا أردت أستخدم الـ NC أوصل أحد سلكي الدارة 120 فولت فيه .. والسلك الآخر في الـ comon أم ماذا؟
يا عيني عليك كنت راح تساوي احلى شورت كهربائي. خطر
NC و COMMON ستكون بمثابة مفتاح كهربائي وضعه الافتراضي مغلق. انا لا انصح الغير متخصص ان يتعامل مع الكهرباء بشكل مباشر. لابد يكون شخص متخصص بجانبك اي كهربائي على الاقل.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
بص يا طالب الخبرة انت معاك جهاز له طرفان للتغذيه , واضح ؟
لتشغيل هذا الجهاز يتم توصيل هذان الطرفان بمصدر الطاقه - أحدهما في الأرضي والآخر في التيار المتردد- تمام
امسك طرف واحد وليكن الطرف الذي يوصل بالتيار المتردد وقصه الى قطعتين - يعني اقطع طرف واحد من السلك
من عند القطع وصل أحد القطع بالـ Comon والآخر بالـ Normly Open Circuit , بحيث تكون الحاله الافتراضيه للسلك هي القطع
وعند غلق الريلاي , يتم توصيل الـ C بـ NO وبهذا يتم توصيل السلك ويعمل بشكل طبيعي , باقي انك توصل اطراف الجهاز بعد اللعب في السلك بمصدر الطاقه
يا رب يكون الكلام واضح , يا ريت ترسم لنا انت فهمت ايه علشان اتأكد قبل ما تعمل قفله :D
السلام عليكم ورحمة الله وبركاته...اما بعد
حياك أخوي عماد الخليل والغالي Asm4all ومشكوريييين على الردود!
وعلى فكرة أنا كنت راجع للموضوع بعدل الرد اللي كتبته بعد ما فكرت فيه شوية.. ولكن كمان لم أصل للحل النهائي..
أخوي Asm4all.. ما فهمت قصدك بقطعه إلى قطعتين!!!
واعذروني اتمنى أن يعاد الشرح بطريقة أوضح شوي.. على فكرة في شغلة مو فاهمها.. أقدر أختار أي السلكين AC صحيح؟ لأنه لا يوجد + او -..
الشكل النظري في راسي الآن هو أنه:
بما أن الكهرباء لها سلكين ( موصلة بشكل طبيعي للمبة مثلا ).. أبغى أوصلها بريلي..
فالرسم اللي أتخيله أن أحد السلكين يذهب بشكل مباشر للمبة.. والسلك الآخر يمر بالريلي من أحد منافذه... ويخرج من الآخر لتوصيله باللمبة في الطرف الآخر.. هل العملية بشكل نظري صحيحة؟
وأتمنى أن تشرحوا لي الطريقة بشكل مفصل أكثر اذا أمكن..
وهي الشغلة هنا كلها في الـ Comon والـ NC و NO صحيح؟
وننتظر ردودكم
شاكرا لكم تعاونكم
أخوكم طالب الخبرة
حياكم شباب.. وجدت الصورة التالية ان شاء الله تفيد:
وأتوقع الجزء الأيسر منها يوضح كلام اخوي Asm4all "تقريبا"..
ودي توضحون على الصورة اذا أمكن ( أو نصا مو فارقه ) وين مفروض أوصل أسلاك الكهرباء ومن وين أخرجها للجهاز؟
شاااكرا لكم تعاونكم
أخوكم طالب الخبرة (h)
وعليكم السلام ورحمة الله وبركاته
اقتباسواعذروني اتمنى أن يعاد الشرح بطريقة أوضح شوي.. على فكرة في شغلة مو فاهمها.. أقدر أختار أي السلكين AC صحيح؟ لأنه لا يوجد + او -..الشكل النظري في راسي الآن هو أنه:
بما أن الكهرباء لها سلكين ( موصلة بشكل طبيعي للمبة مثلا ).. أبغى أوصلها بريلي..
فالرسم اللي أتخيله أن أحد السلكين يذهب بشكل مباشر للمبة.. والسلك الآخر يمر بالريلي من أحد منافذه... ويخرج من الآخر لتوصيله باللمبة في الطرف الآخر.. هل العملية بشكل نظري صحيحة؟
1 - تقدر تختار اي سلك من السلكين لأن قطع أي سلك فيهما يؤدي الى قطع الدائره وهو المطلوب , لكن يوجد طرف أرضي Reference و الآخر هو مصدر الجهد المتردد
2 - تصورك صحيح 100 %
من الرسمه التي جلبتها لنا يتضح أن حالة الريلاي قبل مرور تيار لغلقه هي توصيل ال C مع NO
اذا عند مرور تيار في ملف الريلاي سيتم توصيل C مع NC
اذا الاطراف التي سوف تستخدمها في التوصيل هي C , NC لكي تكون الحاله الطبيعيه للدائره أنها لا تعمل لأنها دائره مفتوحه
وعند مرور التيار في الملف يتم غلق الدائره مما يجعل الدائره تعمل
ملحوظه :
دائره مفتوحه = دائره لا يمر بها تيار كهربي اي لا تعمل
دائره مغلقه = دائره يمر بها تيار كهربي أي تعمل
حياااااك أخوي Asm4all.. ومشكور على ردك يالغالي
وأول شي ودي أقول لك : كل عام وأنت بخير.. ومبروك عليك الشهر ان شاء الله
بشرنا عنك.. ان شاء الله كل شي تمام؟
اعذرني لم أسلم في الرد السابق لأني كنت على عجل..
بالنسبة للسؤال.. مشكووور يالغالي على التوضيح
وأتوقع أن الشغلة كانت واضحة من ردك السابق إلا أني لم أفهم الصورة بشكل صحيح.. الآن ان شاء الله واضحة زي الحلاوة!!!
يعني كل ما علي الآن هو التوصيل للـ Comon والـ NC.. فقط
حيث للكهرباء سلكين:
1 - أحدهما يذهب للدارة مباشرة.
2 - الآخر يمر عبر الريلي ليتم التحكم به.. ويتم توصيله إلى الـ NC
ومن الريلي أوصل سلك من الـ Comon إلى طرف الدارة الآخر..
صحيح؟
وعلى فكرة.. تقصد بالارضي هنا هو السلك "الذي لا يوجد به تيار" والصادر من الـ Comon لطرف الدارة.. صحيح؟
وان شاء الله أكون فهمت الصورة تمام..
وأنا ان شاء الله راح أرسمها للتأكد من العملية
شاكرا لكم تعاونكم
أخوكم طالب الخبرة
تم تعديل هذه المشاركة بواسطة طالب الخبرة في 2 أكتوبر 2005 في 13:36

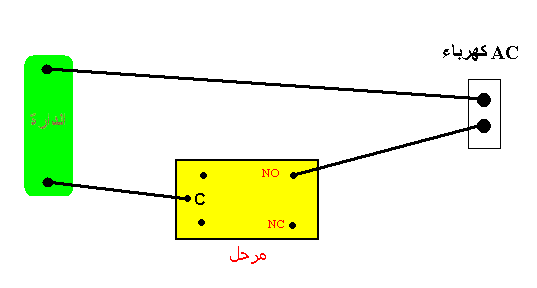

حياك Asm4all.. هذه الصورة المرفقة توضح المخطط.. أود التأكد من صحتها..
بغض النظر عن الملف وطريقة التحكم بالريلي
شاكرا لك تعاونك
أخوك طالب الخبرة
عذرا!
في الصورة السابقة السلك موصل للـ NO وليس للـ NC!!!
طالب الخبرة كتب:عذرا!في الصورة السابقة السلك موصل للـ NO وليس للـ NC!!!
تمام , بالتوفيق ان شاء الله , وكل عام وانت بخير :D
مشكور أخوي Asm4all.. سأقوم بتنفيذها قريبا وأرد لكم خبر بإذن الله
شاكرا لك تعاونك وما قصرت يالغالي
أخوك طالب الخبرة (h)
تم تعديل هذه المشاركة بواسطة طالب الخبرة في 2 أكتوبر 2005 في 23:08
بصراحة انا شوي خجلان منكم يا شباب :^) :^)
هادا الريلي لأيش يستخدم ...؟؟ :D بسمع اسمة كتير و مش عارف اسأل مين...؟ :unsure:
فوجدت انو هاي فرصة مناسبة لعلة واحد منكم يفيدني :blink:
وشاكرين. :lol:
وليه الخجل يا أشرف و كلنا نسأل عن أي موضوع لا نعرفه , لا داعي للخجل , هذا منتدى لطرح الأسئله والمناقشات والدروس
بالنسبه للريلاي :
بتعرف المفتاح الكهربي مثل مفتاح جرس الباب . . بتضغط عيه لكي يوصل الكهرباء للجرس , ولما بترفع يدك من عليه بينطفئ الجرس . . جميل
لو بدلنا الزر بملف كهربي بحيث لو مر فيه تيار مستمر يغلق دائرة الجرس يعني بيمر فيها التيار ويرن الجرس
ولو قطعنا التيار المستمر عن الملف بيرجع المفتاح ينفتح مره اخرى ولا يمر تيار في الجرس
نسمي المفتاح المعدل ريلاي , وهو مفتاح يتم التحكم فيه كهربيا بدل يدويا
في هذه الصوره بالشكل الأيسر
تجد الطرف C والطرف NC نستخدمهم في غلق دائرة الجرس , وتترك الطرف NO حر
بعدها لغلق دائرة الجرس , تحتاج تمرير تيار مستمر في الطرفين بأسفل الرسمه (التيار يدخل من طرف ويخرج من الآخر )
ملحوظه : مهم ان يكون التيار المار في أطراف التحكم تيار مستمر وقيمته حسب نوع الريلاي 5 /9/12 فولت
وهذا لتوليد مجال مغناطيسي في الملف كافي لفتح دائرة الخرج
ولا يهم نوع أو قيمة الجهد في دائرة الخرج , فيمكنك التحكم في تيار متردد أو مستمر , 220 فولت او 5 فولت , لأن اغلب الأعضاء يظن أن الريلاي مصنع فقط للتحكم في 220 فولت متردد
وجدت عنوان مشاركه فى شريط الأخبار باسم "ريلي" فأنعشت الذاكره قليلا :D
On Off On Off
هل هو (الريلاى) ما يطلق عليه باللغة العربيه: المتحكمات أو الزواجل؟ أم أنها مصطلحات بعيده؟ :)
نعم يا انور الريليه قطعة الكتروميكانيكية نصفها كهرباء (الملف) و نصفها الاخر متحرك ميكانيكيا بالمغناطيسية و فعلا تصدر صوت في كل كلك يعني تسمع صوت كليك في ال on و كلك في ال off
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
شكرا شكرا
والله يعطيك الف عافية
وجزاك الله كل خير
بس السؤال:
ممكن استخدم الريلي للفصل بين دارتين : واحده فيها فولتيه صغيرة (مثل microcontrller) والتانيه فيها فولتيه وامبير عالي مثل
dc Motor
؟؟؟؟
تم تعديل هذه المشاركة بواسطة اشرف يوسف في 8 نوفمبر 2005 في 06:31
anwarica كتب:وجدت عنوان مشاركه فى شريط الأخبار باسم "ريلي" فأنعشت الذاكره قليلا :DOn Off On Off
هل هو (الريلاى) ما يطلق عليه باللغة العربيه: المتحكمات أو الزواجل؟ أم أنها مصطلحات بعيده؟ :)
انوريكا في المنتدى !!!! يا مرحبا يا مرحبا :D
أيوه هو الريلاي ابو مزيكا :lol: :lol:
اقتباسممكن استخدم الريلي للفصل بين دارتين : واحده فيها فولتيه صغيرة (مثل microcontrller) والتانيه فيها فولتيه وامبير عالي مثلdc Motor
؟؟؟؟
طبعا
اقتباسملحوظه : مهم ان يكون التيار المار في أطراف التحكم تيار مستمر وقيمته حسب نوع الريلاي 5 /9/12 فولتوهذا لتوليد مجال مغناطيسي في الملف كافي لفتح دائرة الخرج
يعني ينفع microcontroler
اقتباسولا يهم نوع أو قيمة الجهد في دائرة الخرج , فيمكنك التحكم في تيار متردد أو مستمر , 220 فولت او 5 فولت , لأن اغلب الأعضاء يظن أن الريلاي مصنع فقط للتحكم في 220 فولت متردد
يعني ينفع تركب DC Motor بأي قيمة فولتيه وتيار حسب تحمله
لكن بالنسبه للـ DC Motor في طريقه اخرى غير الريلاي , مثل الـ darlington
قليل من البحث في القسم تلاقي سؤال مثيل له !!!! مش فاكر عنوان الموضوع *-)
بالنسبة لل DC motor ممكن نستخدم كمان H-Bridg
لكن اي واحد من الثلاثة احسن :
darlington
h bridg
Realay
انا عندي مايكروكنترولر وبدي اتحكم في dc motor??
شكرا
هذا الموضوع مغلق.
