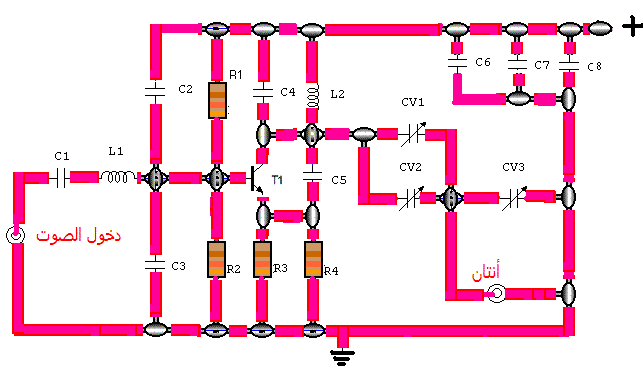

ارجو من خبراء الالكترون ان يشرحوا لنا هذه الدارة لأنها مهمة جدا
لانني لم افهم بها بعض القطع مثل الملف L1 و L2 وكيف نصنعها
وهذه مواصفات القطع
قلب الدائره , وسبب قدرتها العاليه , هو الترانسيستور T1 أي ال 2N6084 الذي يعمل كمذبذب
يتحكم به من خلال الجهد لإنتاج إشارة FM . ملاحظه مهمه لتركيب الدائره , الترانسيستور يجب
وصله على لوحه عازله للحراره , وعدم تشغيل الجهاز على الإطلاق بدون الهوائى ( أنتان) , لأن
التراسيستور يحترق وهذا من المأكدات .
المقاومات:
R1=1,2K 1/8W
R2= 22K 1/8W
R3=10 ohm 2W ( NO INDUCTIVE) بدون حث ذاتي
R4= R3
مكثفات : جميعها من نوع السيراميك
C1=470nF
C2=2.2nF
C3=2.2nF
C4=C5=C6=4,7pF
C7=10nF
C8=22nF
CV1=CV2=CV3=3-30Pf مكثف متغير
وغيرهم
ملف واحد (L1 ) عباره عن 200 دوره من سلك نحاسي عيار 28 مع لب صلب ( ferrita ) بقطر واحد
سنتسمتر وطول إثنين سنتم.
ملف إثنين ( L2 ) دائرتين من سلك نحاسي 14 بدون لب , بقطر واحد سنتم .
مصدر طاقه : من 20 إلى 23 فولت --- ثلاثه أمبير .
مدخل BNC(plug)
