السلام عليكم ورحمة الله وبركاته
انا بحاجة الى امرين الاول هو دارة صغيرة جدا يعني بحجم الكف بدون اصابع... تبث اشارة على FM شو ماكان المهم اشارة
و الجهاز الثاني اللي بايدي يتتبع الاشارة و يصدر لي مؤشر يدلني على اتجاهها و المسافة بيني و بين مصدر الاشارة...
مالذي احتاجه و هل يوجد هكذا شئ جاهز و من اي موقع استطيع شراءه
Theory is when you know something, but it doesn't work. Practice is when something works, but you don't know why. Programmers combine theory and practice: Nothing works and they don't know why

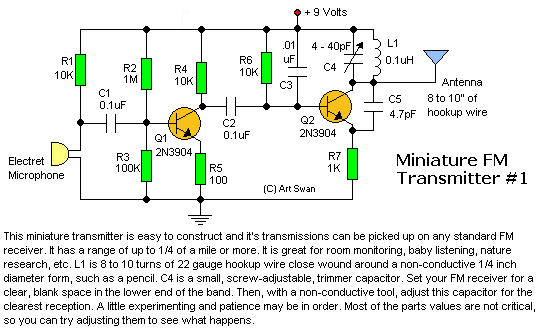

رامي ، استخدم الدائرة الموجودة في المنتدى و على كل هذه صورتها. بالنسبة للكاشف فالعملية اصعب و عليك باستخدام جهاز جاهز مثل الموجود في هذا الرابط و اختار Countermeasures و شكل الجهاز كما في الصورة المرفقة. اذا كانت الاشارة FM بامكانك الاستعانة براديو اف ام لتحديد موقعها او على الاقل بمعرفة وجود مرسل قريب و ذلك بتغيير التردد.
..............
تم تعديل هذه المشاركة بواسطة عماد الخليل في 3 مايو 2005 في 23:59
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
شكرا للرد....
و لكني لم افهم هذه الجملة
===========
اذا كانت الاشارة FM بامكانك الاستعانة براديو اف ام لتحديد موقعها او على الاقل بمعرفة وجود مرسل قريب و ذلك بتغيير التردد.
================
راديو اف ام عادي يحدد لي موقعها؟؟؟ كيف ذلك؟
و هذا الجهاز كما يبدو انه لا يحتوي على شاشة فكيف سوف يصدر لي عدد الامتار بيني و بين مركز الاشارة و كيف سوف يؤشر لي عن اتجاه مصدر الاشارة؟؟
بانتظار اجابتك
Theory is when you know something, but it doesn't work. Practice is when something works, but you don't know why. Programmers combine theory and practice: Nothing works and they don't know why
تحديد المسافة بالامتار بجهاز واحد يتطلب معرفة قوة الارسال على الاقل و بالتالي فلا اعتقد ان تجد جهاز يحدد لك المسافة لانك لا تعرف قوة الارسال و لكن مثل هذا الجهاز يحدد الاتجاه. لتحديد الموقع التقريبي لجهاز التنسط تحتاج لجهازين تتبع الاشارة تقاطع الاتجاهين للكاشفان هو موقع المرسل.
غالبية اجهزة التنسط البسيطة تستخدم الاف ام و بالتالي يمكن استقبال الاشارة بالمذياع، و عادة ما تكون الاشارة ضعيفة فاذا اقتربت تتضح الاشارة و اذا ما ابتعدت تضعف الاشارة. طريقة ليست عملية بس حبيت اوفر عليك.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
طيب يعني معرفة الامتار امر مستحيل ....
اريد جهاز يظهر لي على الشاشة او اشارة عن اتجاه مصدر الاشارة و ما فهمت هذا اللي حطيت لي صورته شلون استخدمه ؟؟؟
Theory is when you know something, but it doesn't work. Practice is when something works, but you don't know why. Programmers combine theory and practice: Nothing works and they don't know why
جهاز واحد يحدد لك الاتجاه فقط لا يحدد الامتار او المسافة و تحتاج جهازين لتحديد الموقع بالضبط و المكان يكون بتقاطع الاتجاهين. هذا الجهاز يلتقط اكثر باتجاه الهوائي يعني تغير الاتجاه و تستقبل افضل بذلك الاتجاه و عند افضل استقبال تكون مؤشر على مكان المرسل.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
يعني اذا اشتريت هذا الجهاز بيمشي الحال هو يعني بيطالع صوت؟؟؟ و انا لازم اظل احركه لبين ما يحصل افضل استقبال معناها هذا هو اتجاه الهوائي المرسل؟؟
Theory is when you know something, but it doesn't work. Practice is when something works, but you don't know why. Programmers combine theory and practice: Nothing works and they don't know why
بالضبط و بافتراض ان الجهاز يعمل بشكل جيد.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
كيف سوف احدد النقطة بالضبط كما تقول؟؟
حتى لو كنت املك جهازين كيف احدد النقطة على ارض الواقع؟؟؟
Theory is when you know something, but it doesn't work. Practice is when something works, but you don't know why. Programmers combine theory and practice: Nothing works and they don't know why
اعرفك شاطر بالرياضيات، معادلتين خطيتين بميلين مختلفين هل يمكن معرفة نقطة التقائهم؟
y=ax+b
y=cx+d
طبعا القيم a,b,c,d معروفة من موقع كل كاشف و زاوية ميله.
ax+b=cx+d (a-c)*x=d-b x=(d-b)/(a-c)
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
يعني رح يلزمني خريطة... المشكلة مو بالرياضيات بل بالخريطة...
حسيت من كلامك " بافتراض ان الجهاز يعمل بشكل جيد" انه ربما لا يدلني على مصدر الاشارة بشكل صحيح...
هل اختبرت في احد المرات هكذا نوع من الاجهزة
Theory is when you know something, but it doesn't work. Practice is when something works, but you don't know why. Programmers combine theory and practice: Nothing works and they don't know why
لا لم يلزمني هذا الجهاز او الغرض الذي تبحث عنه و لكن بما ان لديه هوائي ياجي وهو هوائي من النوع الموجه فالمفروض ان يحدد مصدر الاشارة، و لكني تعلمت ان لا اثق ببرنامج او جهاز حتى اختبره.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
طيب بناء على قوة أو ضعف الإشارة ألا يمكن تحديد المسافة؟
شكرا للجميع على الجهود وعلى الاهتمام في الموضوع
ولكن انا عندي سوال كلما طرحته في مموضوع محد يجاوب
كيف يمكن معرفه التردد اي كشف قيمة التردد نفسه
وهل هناك دائره تقوم بذالك
شكرا لكم
modem كتب:طيب بناء على قوة أو ضعف الإشارة ألا يمكن تحديد المسافة؟
نظريا ممكن لكن عمليا تحتاج الى بعض المعلومات التي ربما لا تكون متوفرة مثل شدة الارسال. و من المتغيرات ايضا درجة الحرارة و الرطوبة و التضاريس.
eng.comm كتب:شكرا للجميع على الجهود وعلى الاهتمام في الموضوعولكن انا عندي سوال كلما طرحته في مموضوع محد يجاوب
كيف يمكن معرفه التردد اي كشف قيمة التردد نفسه
وهل هناك دائره تقوم بذالك
شكرا لكم
هناك جهاز اسمه ٍSpectrum Analyzer يقوم باظهار باظهار الذبذبات و قوة اشارة كل منها بحيث محور السينات يمثل مقدار الذبذبة و الصادات يمثل قوة الاشارة. يمكن استخدام frequency counter اذا عرفنا موقع الذبذبة التقريبي لدقة القياس. لا تنسى ان الاجواء مليئة بالاشارات الاسلكية و بالتالي تحتاج لفلتر لفصل الذبذبة المطلوبة.
تزود من التقوى فإنك لا تدري *** إذا جن ليل هل تعيش إلى الفجر
فكم من فتى أمسى وأصبح ضاحكاً *** وقد نسجت أكفانه وهو لا يدري
لقراءة القرآن الكريم و سماعه و تفسيره ........
نظريا ممكن لكن عمليا تحتاج الى بعض المعلومات التي ربما لا تكون متوفرة
