ما هي المقاومة

لا بد أنك تعلم أن بعض المواد ( كالنحاس مثلاُ ) تملك العديد من الإلكترونات الحرة . في حين أن البعض الآخر لا يسمح بأي درجة من الحرية للإلكترونات التي يملكها وهي العوازل( منها الزجاج و المطاط والميكا ) .

وبين هذين الصنفين في المواد هنا ك مواد ناقلة تقع بين المواد جيدة الناقلية ( كالفضة والنحاس ) والمواد جيدة العازلية ( كالزجاج والمطاط ) . وهذه المواد التي تقع بين الصنفين تملك خصائص توصيل جزئي فهي " تقاوم" مرور الإلكترونات ومن هنا جاءت كلمة ( مقاومة ) .

تعرف المقاومة النوعية لناقل ما بأنها عدد الأومات في سلك دائري طوله 1 inch ( 305mm ) وقطره 0.001 inch .

بعض الأمثلة على ذلك : الفضة 9.75 Ω والنحاس 10.55 Ω والنيكل 53 Ω والنيكروم 660 Ω .

من ذلك نستطيع أن نستنتج أنه بالنسبة لجهد مطبق على سلك قصدير من النيكروم فإن نسبة من التيار وقدرها 10.55/660 = 0.016 فقط هي التي ستمر عبر هذا السلك مقارنة مع التيار الذي سيمر في سلك له نفس الطول والقطر ولكن من معدن النحاس .

وحدة المقاومة هي الأوم (Ω ) . و 1Ω هي مقاومة سلك مقطعه دائري من النحاس قطره 0.001 وطوله 0.88 ( 22.35 mm ) عند درجة الحرارة 32F ( 0 0C ) .

ربط المقاومات على التسلسل وعلى التفرع :

عند وصل قطعتين من الأسلاك التي جرى الحديث عنها آنفاً مع بعضها طرفاً لطرف ( على التسلسل ) فإن قيمة المقاومة ستتضاعف في حين ستصبح قيمة المقاومة الكلية نصف قيمة كل من المقاومتين في حال تم ربطهما على التفرع .

أهم فكرة تتعلق بالمقاومات هي :

تجمع المقاومات على التسلسل على الشكل R1+R2+R3... في حين تنخفض قيمة المقاومات على التفرع بالشكل 1/ ( 1/R1 + 1/R2 + 1/R3 + .... ) .

لنفرض أنه لدينا 3 مقاومات قيمها على التوالي :

10 Ω و 22 Ω و 47 Ω وهي مربوطة معاً على التسلسل إذن المقاومة الإجمالية هي :

10 + 22 + 47 = 79 Ω

في حين ربط نفس المقاومات السابقة على التفرع سيعطي :

1/ ( 1/47 + 1/22 + 1/10 ) = 5.996 Ω

المقاومة والطاقة :

يجري عمداً تصميم بعض المقاومات لتشع كميات كبيرة من الطاقة مثل الطباخات الكهربائية ، الأفران ، و المشعات وهي كلها مصممة للاستفادة من خصائص المواد المصنعة منها في معالجة الطاقة .

لابد أننا نذكر قانون أوم P = I * I* R والذي ينص على أن الطاقة تساوي المقاومة في مربع التيار . لنعد إلى مثالنا السابق والذي يتم فيه ربط 3 مقاومات على التسلسل لتعطي معاً 79Ω . لو تم وصل بداية ونهاية المقاومات إلى جهد تغذية قدره 24V فإن التيار المار في هذه المقاومات هو I = V/R = 24/79 = 0.304 A ( قانون أوم ) .

باستخدام معادلات الطاقة نصل إلى تياراً قدره 0.304 يمر عبر مقاومة قدرها 79Ω ينشر ما مجموعه 7.3W من الطاقة . والأسوأ من ذلك ونظراً لعدم تساوي قيم المقاومات فإن الطاقة المنتشرة لا تتوزع بالتساوي على هذه المقاومات بل سيكون التبديد أشد ما يكون في المقاومة الأكبر .

كقاعدة مهمة عند العمل في الدارات الإلكترونية : يجب الانتباه عند تحديد قيمة مقاومة ما إلى أنها قادرة على التعامل مع الطاقة التي ستنشرها ومن البديهيات التي يجب مراعاتها عند التعامل مع الدارات الإلكترونية هي أن يتم استخدام مقاومات باستطاعة تعادل على الأقل ضعف التبديد المتوقع .

تأتي المقاومات المستخدمة في الدارات الإلكترونية باستطاعات شائعة هي :

0.25W و 0.5W و 1W و 5W . يمكن طلب مقاومات باستطاعات أخرى بشكل خاص . لأسباب تتعلق بدقة التصنيع فإنه من الممكن الحصول على مقاومات باستطاعات منخفضة بحيث تصبح قريبة من مجال التسامح للقيم التي صممت عليها . فمثلاً المقاومات ذات الاستطاعة 0.25W تبدي تسامحاً قدره ±2% في القيمة .

يمكن أن تصادف المقاومات ضمن سلسلتين شهيرتين :E12 , E24 .

فالـ E12 تملك 12 قيمة مقاومة ضمن حدود الـ 100 . والـ E24 تملك 24 قيمة ضمن الحدود نفسها .

E12 : 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82

E24 : 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 72, 82, 91

لاحظ أن كل قيمة تالية لمقاومة من سلسلة E12 ستقع ضمن مجال التسامح ±10% لقيمة المقاومة السابقة . وهذا أتى انتقالاً من الدقة التي كانت شائعة في بداية عهد تصنيع المقاومات وهو ±20% .

فيما بعد أصبحت قيم الدقة ±5% مما قاد إلى استخدام السلسلة E24 . من الشائع اليوم اعتماد الدقة ±2% للمقاومات من نوع الفيلم المعدني .

للأغراض العامة لا يزال الاستخدام الأكثر شيوعاً هو للسلسلة E12 ولكن بدقة إما ±1% أو ±2% أو ±5% .

مخطط رموز ألوان المقاومات :

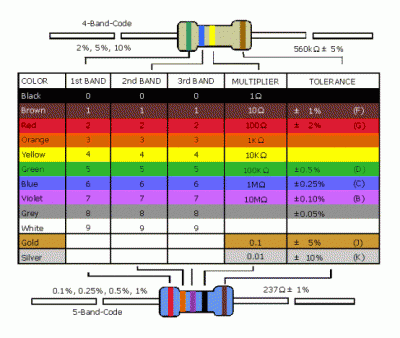

فيما يلي المخطط الذي يوضح الترميز اللوني للمقاومات .

أسود – بني – أحمر – برتقالي – أصفر – أخضر – أزرق – بنفسجي – رمادي – أبيض

ستلاحظ في الشكل طريقتي ترميز : الأولى بأربع أحزمة لونية والثانية بخمسة أحزمة لونية وهي واضحة من الشكل ولا تحتاج إلى مزيد من الشرح .

عادة الترميز بخمسة أحزمة لونية يستخدم في المقاومات ذات الدقة ±1% و ±2% . النموذج الأكثر توفراً هو ±5% يأتي عادة بأربعة أحزمة لونية .

في الملف المرفق صورة توضيحية لألوان المقاومات وطريقة قرائتها

ما هي السعة

من المعروف أن وحدة قياس الكميات الكهربائية أو الشحنات هي الكولون . المكثف هو عنصر قادر على الاحتفاظ بشحنة كهربائية . عن عدد الإلكترونات التي يمكن للمكثف أن يحتفظ بها تحت ضغط كهربائي ( جهد ) معين تسمى سعة المكثف . يمكن تشكيل مكثف بسيط من خلال صفحتين معدنيتين تفصل بينهما مادة غير ناقلة . الشكل التالي يبين رمز المكثف في دارة غاية في البساطة بحيث تقوم بطارية بشحن المكثف .

عندما يكون القاطع في حالة فتح في الدارة فلا يكون المكثف في حالة شحن ، أما عندما يتم إغلاق القاطع فإن تياراً سيتدفق بسبب تطبيق الجهد الكهربائي ، تحدد المقاومة في الدارة قيمة هذا التيار المتدفق .

في اللحظة التي يتم فيها إغلاق القاطع في الدارة فإن حقلاً كهربائياً سيدفع الإلكترونات من قطب البطارية السالب نحو الصفيحة العليا للمكثف وسيجذب الإلكترونات من الصفيحة السفلى للمكثف باتجاه القطب الموجب للبطارية .

يجب الانتباه إلى أمرين هنا :

الأمر الأول : مع استمرار تدفق التيار سيزداد مرور الإلكترونات عبر المكثف وهذا سيؤدي إلى تزايد قيمة الحقل الكهربائي الحاصل بين صفيحتي المكثف والذي سيعيق أكثر تدفق التيار ، سيتناقص الفرق بين قيمة جهد البطارية والجهد على طرفي المكثف شيئاً فشيئاً وسيستمر التيار المار في الدارة بالتناقص وعند تساوي جهدي البطارية والمكثف لن يكون هناك أي مرور للتيار .

الأمر الثاني : بفرض أن المكثف قادر على تخزين شحنة قدرها 1 كولون عند جهد قدره 1 فولط فهذا يعني أن سعة المكثف هي 1 فاراد . وهي واحدة قياس كبيرة.

عادة ما تكون المكثفات المستخدمة في وحدات التغذية من رتبة 4700µF أو 4700 جزء من مليون من الفاراد .

دارات الاتصالات تستخدم مكثفات من رتبة 10PF أو 10/1000000 من مليون جزء من الفاراد .

الوحدة µF هي ميكرو فاراد ( 1 من مليون فاراد ) و PF هي بيكو فاراد ( 1 من مليون مليون فاراد ) وهي الواحدات الأكثر شيوعاً في مجال قياس سعات المكثف .

--------------------------------------------------------------------------------

ثابت زمن مكثف :

يتعلق الزمن اللازم لشحن مكثف بكل من سعة المكثف وقيمة المقاومة في دارة الشحن .

يعطي ثابت الزمن لدارة مقاومة مكثف : T = R x C

حيث T : الزمن بالثانية .

R : المقاومة بالأوم .

C : المكثف بالفاراد .

الزمن في المعادلة السابقة هو الزمن اللازم للوصول إلى 63% من جهد منبع التغذية وهو أيضاً زمن التفريغ في حال قمنا بتفريغ المكثف . فبفرض كانت سعة المكثف في الدارة السابقة 4.7µFوقيمة المقاومة 1MΩ أي ( 1000000 أوم ) فإن الثابت الزمني سيكون :

T = R x C = 1000000 x 0.0000047 = 4.7 sec

إن هذه الخصائص تعتبر ميزة في دارات التوقيت غير الدقيقة .

--------------------------------------------------------------------------------

ربط المكثفات تسلسلياً و تفرعياً :

تجمع قيم المكثفات المربوطة تفرعياً C1+C2+C3+... في حين تختزل القيمة الإجمالية للمكثفات المربوطة تسلسلياً وفق المعادلة :

1 / (1/C1 + 1/C2 + 1/C3 + ...)

لنأخذ المكثفات 10µF و 22µF و 47µF ميكرو فاراد ولنربطها تفرعياً فسنحصل على :

10 + 22 + 47 = 79µF

في حين سنحصل على :

1 / (1/10 + 1/22 + 1/47 ) = 5.997 µF

عند وصلها تسلسلياً .

لاحظ أن القيمة المكافئة للمكثف في حالة الربط التسلسلي أقل من أصغر قيمة مكثف .

معادلة مبسطة لحساب سعة المكثفات المربوطة تسلسلياً . ذكرنا أن معادلة حساب السعة الكلية للمكثفات المربوطة على التسلسل هي :

1 / (1/C1 + 1/C2 +1/C3 + ...)

وهي يمكن أن تكتب بالشكل :

( C1 x C2 ) / ( C1 + C2 )

قم بتجريب ثلاث مكثفات على التسلسل . طبق المعادلة الأخيرة على أول مكثفين ثم نفذ الإجراء على القيمة المكافئة الناجمة عن المكثفين الأوليين مع المكثف الثالث وهكذا .

كيف يمكن استخدام مجموعة من المكثفات معروفة القيمة على التسلسل للحصول على قيمة مكافئة محددة ؟

استخدم المعادلة التالية للحصول على ذلك : ( C1 x C2 ) / ( C1 - C2 )

كمثال : بفرض لديك مكثف محدد القيمة هو 220PF وتريد الحصول على سعة إجمالية قدرها 68PF إذن :

( 220 x 68 ) / ( 220 - 68) = 98.4 PF

إذن استخدم مكثف سعته 100 PF .

مرة أخرى جرب استخدام ثلاث مكثفات على التسلسل ( أو أكثر من ذلك ) طبق المعادلة على أول مكثفين ثم طبق النتيجة مع المكثف الثالث وهكذا .

تذكر أن المكثفات ذات القيم المنخفضة ذات تسامح قده ±5% في حين أن المكثفات ذات القيم العالية تملك تسامحاً قدره ±10% لذلك لا تضيع كثيراً من الوقت في سبيل الحصول على مزيداً من الدقة في حسابات السعة .

من باب التمرين جرب التعامل مع مكثف بسعة 18PF بتراوح قدره ±5% ومكثف بسعة 82PF بتراوح قدره ±10% مع استخدام النهايات الحدية لمجالي تسامحهما مع قيمهما الرسمية . عند التعامل مع مكثفات كيميائية فإن التسامح سيكون غالباً من مرتبة +80% / -20% وهي تحتاج إلى قطبية جهد مستمر .

--------------------------------------------------------------------------------

خاصية هامة جداً تتعلق بالمكثفات :

المكثفات تمرر التيارات المتناوبة AC وتمنع مرور التيارات المستمرة DC . وهي خاصية ذات أهمية خاصة في الدارات الإلكترونية فهي تمكن من تمرير الإشارات المتناوبة AC أو الراديوية RF من مرحلة إلى أخرى في حين تمنع مرور المركبة المستمرة من المرحلة السابقة للدارة .

تنفيذ دارة إلكترونية مطبوعة

الخطوة الأولى :

قم بعملية مسح إلكتروني ( Scan ) لرسمة البورد المطلوب تنفيذه .

الخطوة الثانية :

قم بتحميل الصورة الممسوحة إلى برنامج الرسم خاصتك ، أجر عملية Mirror عليها . قم بحفظ الملف باسم مغاير للاسم المخصص لعملية المسح الأولى بحيث يبقى لديك الملف الأصلي في حال العودة إليه مرة أخرى . في حال قمت بعملية تعديل على قياس الصورة التي تم مسحها فإنك تستطيع معرفة قياس هذه الصورة من خلال برنامج الرسم خاصتك . أو يمكنك أن تقوم بطباعة الصورة المعدلة على ورق نظامي ثم قم بقياسها ، إن قياس الصورة هو قياس البورد المطلي بالنحاس ( فيبر ) الذي سيلزمك .

الخطوة الثالثة :

ضع ورقة من نوع TEC-200 على أحد الوجهين في ملقم ورق الطابعة الليزرية . قم بتحميل الصورة التي أجريت عليها عملية Mirror إلى برنامج الرسم ، قم بتعديل قياس هذه الصورة إذا كان ذلك ضرورياً ثم قم بطباعتها باستخدام الطابعة الليزرية . ستحصل على مشابه شفاف لهذه الصورة على الورقة TEC-200 . إن جانب الصفحة البلاستيكي الذي جرت الطباعة عليه هو الجانب الذي سيوضع على البورد المنحس ( فيبر ) .

الخطوة الرابعة : لديك الآن البورد بالأبعاد الصحيحة وورقة من TEC-200 التي تحوي على الشكل الذي تريده . ثم قم بوضع البورد على سطح ثابت مع الأخذ بعين الاعتبار أن جهة النحاس إلى الأعلى . قم بوضع الجانب الحاوي على الكربون من الورقة TEC-200 التي تحوي على الشكل فوق البورد المنحس .

مرر مكواة الثياب الساخنة فوق الشفافية من الجهة المنحسة من البورد ، مرر المكواة عدة مرات إذا لزم الأمر ، ولكن شريطة عدم الثبات في موضع واحد لفترة طويلة .

الخطوة الخامسة :

بعد انتقال الشكل إلى البورد ، اتركه وقتاً كافياً لكي يبرد ، عندما يصبح البورد بارداً تأكد من عدم وجود أي مساحات لم يتحقق فيها انتقال أجزاء من الشكل بشكل جيد . قم بمليء هذه الفراغات إن وجدت بمادة طلاء أظافر شفاف .

الخطوة السادسة :

الآن وبعد أن يجف طلاء الأظافر أصبحت جاهزاً لتكوين تفاصيل التوصيلات في البورد . اتبع التعليمات المتعلقة بذلك والمدونة على عبوة المادة الكيميائية الخاصة بإزالة النحاس . ضع قليلاً من هذه المادة في وعاء ثم ضع البورد في هذا الوعاء مع جعل جهة النحاس نحو الأعلى . احرص على أن يكون البورد مغموراً بالكامل بالمذيب . انتظر إلى أن يختفي لون النحاس نهائياً عن البورد قبل أن تخرجه من الوعاء وتنظيفه جيداً .

الخطوة السابعة :

من جديد سنحتاج لمعونة الجنس اللطيف . سنحتاج إلى عبوة مزيل طلاء الأظافر ( أو سائل يقوم مقامه ) مع عدد من المناديل الورقية لإزالة الكربون والبلاستيك عن الجانب الذي أزيل عنه النحاس .

العمل لا يخلو من الاتساخ ولكنه شر لابد منه لأنك ستحتاج إلى إجراء عمليات تلحيم العناصر على النحاس المتبقي على البورد والذي لم يتعرض للإزالة .

قم بمسح البورد بمنديل ورقي بعد إشباعه بأحد أنواع المذيبات حتى تزول طبقة الكربون القاسية . لايجب أن تبقى بعد ذلك إلا طبقة رقيقة من النحاس . ويغسل البورد عندئذ بالماء والصابون .

الخطوة الثامنة :

بعد تنظيف البورد ، استخدم مثقباً مناسباً لحفر الثقوب التي ستدخل منها أطراف العناصر المختلفة على البورد ( الدوائر الصغيرة المفرغة ) . نظراً لأن قياس ريشة التثقيب صغير جداً فإن كسرها سيكون سهلاً جداً لذلك كن حذراً واحرص على إبقاء المثقب في زاوية صحيحة مع البورد واجعل اتجاه ضغطك على المثقب نحو الأسفل دوماً .

الخطوة التاسعة :

أنت جاهز الآن لتثبيت العناصر المختلفة على البورد .

ملاحظة هامة :

الطريقة السابقة تبين طريقة عمل البورد المطبوع ولكن لهذا العمل انس مختصون به فما عليك الا أن ترسم دارتك المطبوعة على أحد برامج الرسم على الكومبيوتر كبرنامج eagel .....cadstar.....orcad......وغيرها وتذهب به الى المختص فلم يعد هذا العمل مجد اذا تم بشكل يدوي :rolleyes:
