فكرة المشروع ببساطه هي استخدام منفذ الطابعه في الكمبيوتر كـ"ريموت كنترول" للتحكم بالاجهزة الالكترونيه الملحق معها ريموت للتحكم عن بعد
مثل التلفزيون ، الفيديو ، الرسيفر ، الاستريو ، اجهزة التكييف الملحق معها ريموت .. الخ
وذلك عن طريق الدائرة والبرنامج الملحقين
أولا: الدائرة
القطع المطلوبه
R1=R2 : 220 ohm resistor
IRX : IR phototransistor
X1 : NPN 3904-type transistor
IRD1=IRD2 : IR Diode
printer port connector (M)
بورد للتجميع
بطاريه 9 فولت
وقطعه من كيبل هاتف بطول مناسب للتوصيل بين الدائرة و الكونكتور
قم بتوصيل الدائره كما هو موضح بالرسم ثم وصل طرف كيبل الهاتف (اربعة اسلاك داخليه) بالاطراف 2 ، 18 ، 13 ، 3 تباعا كما هو موضح بالدائره
وصل الطرف الاخر للكيبل بالاطراف 2 ، 18 ، 13 ، 3 للكونكتور مع مراعاة الترتيب الصحيح للاسلاك

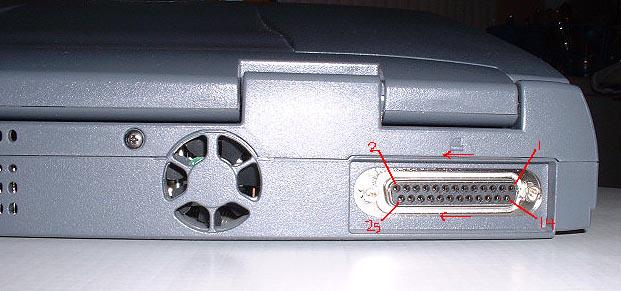

وصل البطاريه كما بالرسم ثم وصل الكونكتور بمنفذ الطابعه للكومبيوتر
ثانيا: البرنامج
لنك البرنامج للتنزيل:
http://tony.maro.net/files/technomote.zip
Filesize: 1209.7 kb
السورس للبرنامج:
http://tony.maro.net/files/technosource.zip
Pascal (Delphi) sources for the TechnoMote IR application
Filesize: 1445.69 kb
وهو سهل الاستخدام
بالطبع نحتاج اولا لنقل برمجة الازرار من "اجهزة التحكم عن بعد" للبرنامج
اضغط الزر "ريكورد" ثم وجه جهاز ريموت التلفزيون مثلا نحو الفوتوترانزستور في دائرتنا
اضغط الزر المراد برمجته في ريموت التلفزيون ..ليكن زر التشغيل ..
اضغط في البرنامج على الزر الذي تريد تخزين هذه العمليه فيه .. عملية تشغيل التلفزيون..
وهكذا مع بقية الازرار والاجهزة
في البرنامج ايضا ميزة التايمر
بمعنى انك تستطيع برمجته لتشغيل الريسفر في توقيت معين والانتقال لقناة معينه ثم تشغيل الفيديو والبدء بالتسجيل
كذلك "الملتي" لارسال عدة اوامر عند ضغط زر واحد فقط مثل تشغيل كل الاجهزة او اطفائها بضغطه واحده
طريقة برمجة الازرار واستخدام "الملتي" تفصيلا موجوده في الهيلب للبرنامج
اما طريقة استخدام التايمر تفصيلا فمرفقه في ملف الريدمي في مجلد البرنامج بعد تنصيبه
ملاحظة: التايمر لايقوم بحفظ الاوامر الموجوده فيه ويفقدها حالما تقوم باغلاق البرنامج
السورس للبرنامج مرفق لمن اراد ان يعدل التايمر ليقوم بالحفظ والاسترجاع
موقع الدائرة
http://www.ziplabel.com/cir/index.html
موقع البرنامج
