كيف يمكن ربط 800 لمبة صغيرة ( LED )

عليك بهذه الدائرة قمت بتصميمها لتستفيد ويستفيد الجميع ارجوا ان يصححني احد ان كنت اخطأت باي جزء منها.

الدائرة تعمل حتى 1024 لمبة LED وبامكانك استعمال 800 من 1024 وذلك باستعمال الدوائر من CCT0 وحتى CCT12 وطبعا اهمال CCT13 حتى CCT15 . المقاومات تغيرها وانت غير ملزم بها خاصة ال 1k يجب ان تكون اقل حيث ان اللمبة ستضيء مقدار 1/128 من الوقت، وهذا يعتمد علي نوع المايكروكنترولر الي انت تستعمله فلو كان مايكروشيب مثلا فان التيار الاقصى هو 20 ميلي امبير على ذاكرتي. وبالتالي يفضل استعمال مقاومة بحدود 100 اوم او اكثر حتى لا تعدم المايكروكنترولر بدلا من ال 1K.

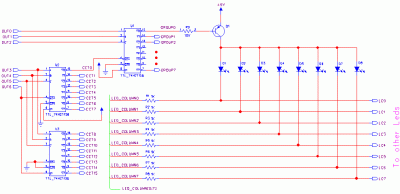

الدائرة كالتالي:

الدائره لا تتحكم على كل LED على حده اي جماعات Groups ؟... ثانيا حبيت اسال كم تحتاج من الامبير لتشغيل 800 LED هل ستجد مغذي لذلك 800* 20 ميلي = 16 A ولا تقل كل الLED بل ربع اللمبات سوف تشتغل اي A 4 وهذا ايضا كثير ومكلف .... يجب اختيار نوع الLED بحرص ويجب النظر في استهلاكها للامبير.

حسب الدائرة المرفقة فانها كالتالي:

OUT3-OUT6 تتحكم ب عدد 16 CCT دائرة فرعية.

كل CCT تتحكم ب عدد 64 لمبة LED .

كل مجموعة (GROUP) تتكون من 8 لمبات.

OUT0-OUT2 تتحكم ب عدد 8 من هذه ال 64 لمبة معا طبعا تعطيها التغذية فقط.

لانارة اي لمبة عليك بالتحكم ب LED_COLUMN0 وحتى LED_COULMN7 .

طبعا في اية لحظة حسب هذا التصميم يمكنك اضائة 8 لمبات فقط واذا اردت اكثر من 8 في نفس اللحظة عليك بتغيير التصميم ليكون لديك 2 بورت مثلا لتتحكم بعدد 16 لمبة في نفس الوقت، يعني تزود من ال LED_COLUMN . وفي هذه الحالة لن تحتاج الى 74HCT138 الثاني..

حسب الدائرة المعطاه يكون مجموع التيار هو مجموع التيارات لعدد 8 لمبة فقط يعني مثلا 10mA * 8 وهو 80 ملي امبير. ولكن هل ستكون الانارة كافية (BRIGHTNESS). اعتقد ان اختيار اللمبة مهم كما ذكرت وحيث ان فترة اضائتها ستكون قليلة لذا يجب ان اغذيها باعلى تيار تتحمله وعلى هذا الاساس يكون حساب قيمة المقاومة المتسلسلة معها ويتم اختيار لمبة ذات انارة عالية.
