كيفية توضع ال ip و توزيعها على الراوترات

بدأه ahmaduv في 2 نوفمبر 2010 · 5 رد · 10,689 مشاهدة · في تقنيات Cisco و Juniper
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

مرحبا

لدي تصميم لشبكة في بناء من اربع طوابق

كل طابق يحتوي على مخدم له ip خاص و يوزع ip افتراضي لبقية الاجهزة الموجودة كما يحتوي على سويتش و راوتر

و يوصل كل راوتر الى الراوتر الاعلى منه و توصل جميعها الى راوتر مركزي

التصميم باستخدام برنامج cisco packet tracer 5.3

المشكلة انني لم اعرف توزيع ال ip الخاص بالراوترات مما يؤدي لحدوث خطأ

عند ارسال اي رسالة من طابق لاخر و لكنها تتم بنجاح ضمن نفس الطتبق

هذه هي عناوين ال ip المطلوب استخدامها

F0 to F1: 172.26.1.0/30

F1 to F2: 172.26.1.4/30

F2 to F3: 172.26.1.8/30

F0 to Central Router: 172.27.1.0/30

F1 to Central Router: 172.27.1.4/30

F2 to Central Router: 172.27.1.8/30

F3 to Central Router: 172.27.1.12/30

ارجو الشرح عن كيفية توضع ال ip و توزيعها على الراوترات و البورتات اذا امكن

ملاحظة: لقد قمت بتحديد default get way افتراضي لبورت الراوتر الموصول مع السويتش و بالتالي default get way لكل طابق هل هذا صحيح ؟

التصميم في المرفقات

شكرا

1.rar

تم تعديل هذه المشاركة بواسطة ahmaduv في 2 نوفمبر 2010 في 05:20

#2

رجاء ارفاق مخطط للشبكة ووضح فيه توزيع ال ip الذي لديك

اقتباس
F0 to F1: 172.26.1.0/30

F1 to F2: 172.26.1.4/30

F2 to F3: 172.26.1.8/30

F0 to Central Router: 172.27.1.0/30

F1 to Central Router: 172.27.1.4/30

F2 to Central Router: 172.27.1.8/30

F3 to Central Router: 172.27.1.12/30

لا يمكن تخيل الشرح المقتبس اعلاه ,, وضع ip في مخطط الشبكة على interfaces سيكون ابين من الشرح بالكتابة

The World Must Be Crazy

#3

أظنه يقصد أن أي عناوين سيحتاج في المنافذ بناء على subnets المعطاة أعلاه , لذلك بإختصار لو كان هذا ماتقصد فوضع العناوين كالتالي :

العنوانين الموجودين تحت كل شبكة ضعهما كما تريد في المنفذين المذكورين لايهم الترتيب :

172.26.1.0/30

172.26.1.1 & 172.26.1.2

172.26.1.4/30

172.26.1.5 & 172.26.1.6

172.26.1.8/30

172.26.1.9 & 172.26.1.10

172.27.1.0/30

172.27.1.1 & 172.27.1.2

172.27.1.4/30

172.27.1.5 & 172.27.1.6

172.27.1.8/30

172.27.1.9 & 172.27.1.10

172.27.1.12/30

172.27.1.13 & 172.27.1.14


NOTHING IS IMPOSSIBLE

#4

HGB جيد , نزلت الملف وبه ملف packet tracer وكنت اريد صورة لأفهم المطلوب

The World Must Be Crazy

#5

شكرا للردود

و شكرا للاخ HGB على المشاركة و لكن بعض الراوترات تتطلب اكثر من 2 ip

وقد جربت هذه الطريقة و لكن دون فائدة حيث لا يمكن ارسال اي رسالة من طابق لاخر اي لا يمكن التواصل من راوتر لاخر

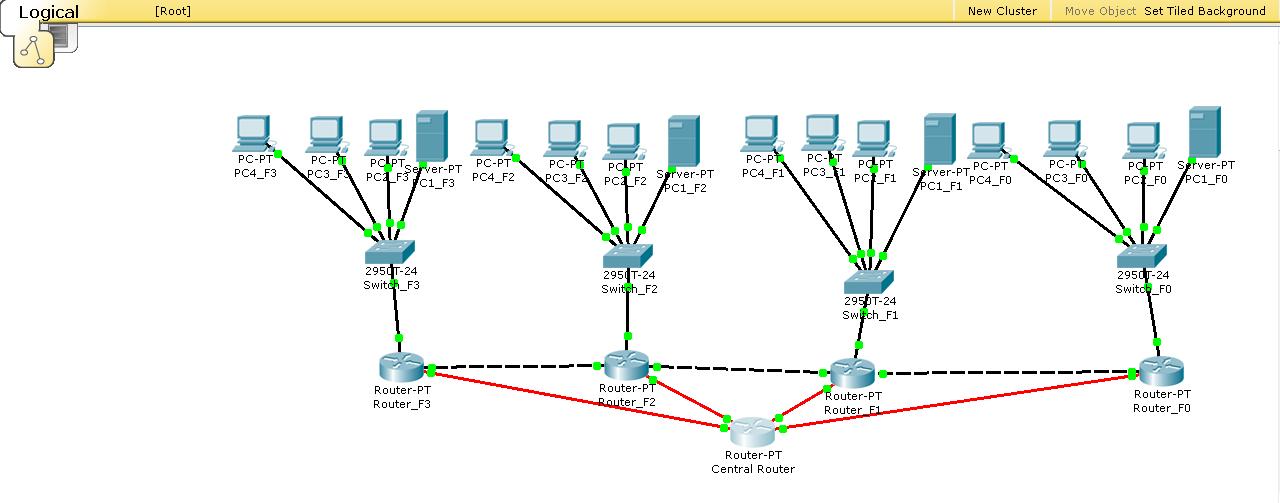

و قد ارفقت صورة للتصميم

post-219377-062806300 1288747721_thumb.j

المرفقات
#6

ستصل الى حل .. ولكن هل من توضيح لديك عدد من dhcp كبير

كل scope معه default Gatway 12.0.0.01 وهو ل central router , لم افهم منطقيا هذه النقطة مع وجود راوتر في كل طابق

ما المقصود برط 4 راوترات مع بعض وربط كل منها ب central router

اين يجب ان يحدث rip routing وما المفروض ان يحمله من شبكات

The World Must Be Crazy
