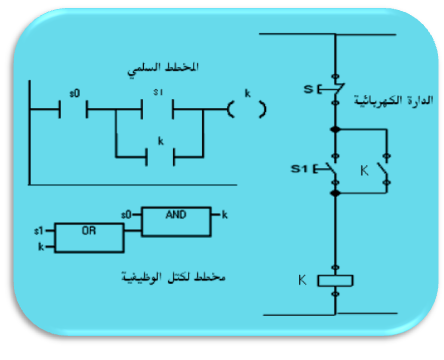

الدارة الأولى
عند وضع قائمة التخصيص لا حاج للبنود 1 ,2
1- الضاغطة اللحظية S هي ضاغطة فصل وتكون مع المتحكمة (PLC ) مغلقة NORMAL CLOSE أي تكون تمثل 1 منطقي على مربط الدخل الموصولة معه.
2- الضاغطة S1 وهي ضاغطة البدء START وهي في الوضعية الطبيعية تكون NORMAL OPEN أي تكون الإشارة على المربط الدخل الموصول معها 0 منطقي

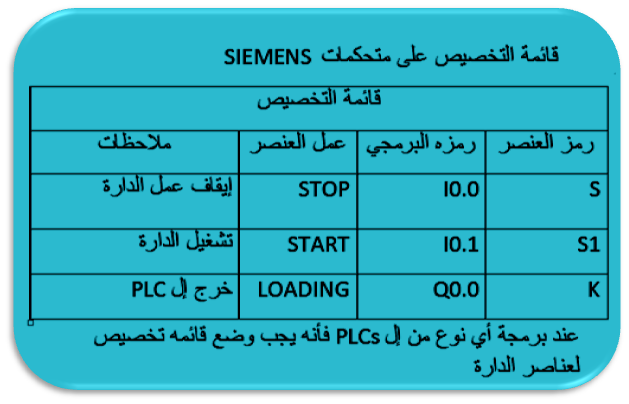

3- كتابة قائمة التخصيص هي أن تمثل كل من S , S1 , M برمز المربط الموصولة معه ضمن كتلة PLC وهي كالتالي

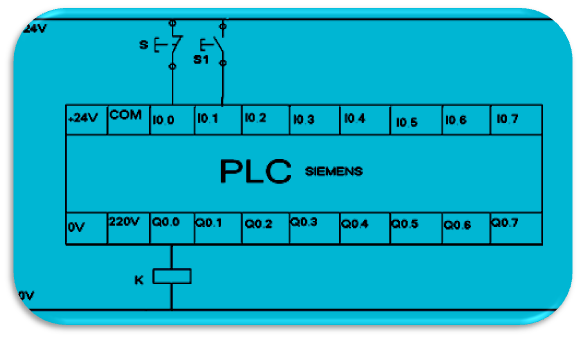

4- يجب تمثيل العناصر برسم خاص وكأنها مربوطة مع المتحكمة

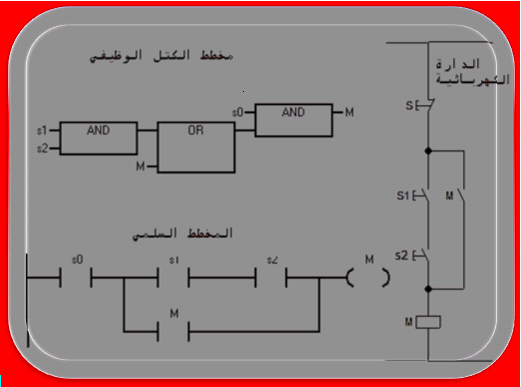

الدارة الثانية
أساسيات الدارة

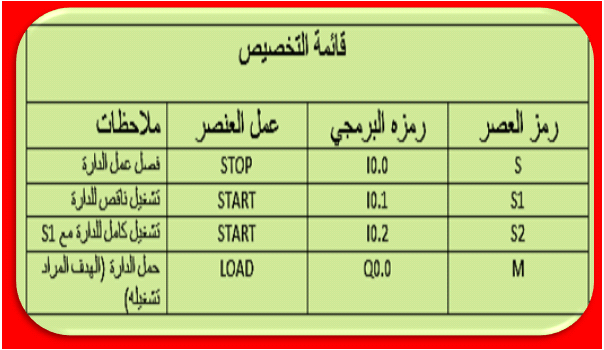

عند وضع قائمة التخصيص لا حاج للبنود 1 ,2
1- الضاغطة اللحظية S هي ضاغطة فصل وتكون مع المتحكمة (PLC ) مغلقة NORMAL CLOSE أي تكون تمثل 1 منطقي على مربط الدخل الموصولة معه.

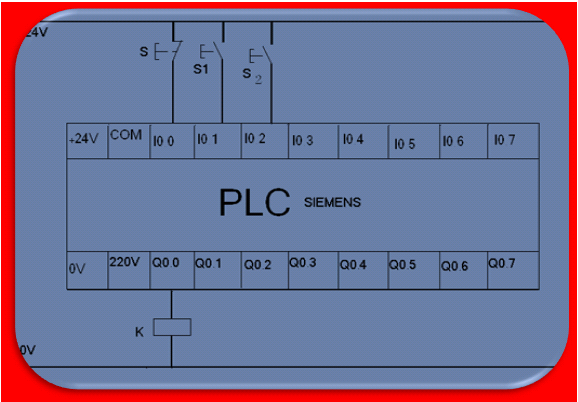

2- الضاغطة S1 وهي ضاغطة البدء START وهي في الوضعية الطبيعية تكون NORMAL OPEN أي تكون الإشارة على المربط الدخل الموصول معها 0 منطقي ولايتم تشغيل الدارة إلاعند الضغط على S2 مع S1
المواضيع المقبلة ستكون الامثلة التالية على المخطط السلمي و الكتل الوظيفية
برمجة الدارات الاساسية للتحكم التقليدي
• دارة عكس إتجاه حركة محرك ثلاثي الطور
• دارة داهلندر 1
• دارة داهلندر2
• دارة إقلاع محرك ثلاثي الطور *Y/(نجمي/ مثلثي )
• شرح مفصل عن المؤقت ( TIMER ) ضمن PLC
• دارة أقلاع محرك ثلاثي الطور متأخر بالوصل
• دارة أقلاع محرك ثلاثي الطور متأخربالفصل
• دارة إقلاع محرك ثلاثي الطور *Y/(نجمي/ مثلثي )بشكل آلي
• دارة إقلاع محرك ثلاثي الطور دائر ملفوف
• مجموعة م المعادلات التطبيقيةعلىالمؤقت(تقريبا8 مغادلات)
• مجموعة من التمارين الكهرنيوماتيكية (تقنية الهواء المضغوط ) وكيفية التحكم بالمشغلات
مع تحيات ققلب المحيط
