الســـــــلام عليكم
اريد ان اتحكم بشدة اضاءة مصباح عن طريق الميكروكنترولر (اريد ان اكون بعيدا عن ال pwm لان ال pic16f628a لايوجد بة سوى طرف pwm واحد فقط وانا عندى اكثر من مصباح موصول بالميكرو )
علما بأن المصباح 220 فولت موصول بترياك فماهى افضل طريقة للتحكم بشدة اضاءة هذا المصباح
هل اطبق نبضات مثلا بتردد 20 هرتز ثابت واتحكم فى اتساع النبضات اى زمن النبضات
مثل هذة الصورة وسأتحكم فى الزمن ال t
اريد رايكم واقتراحاتكم
وشكراااااااااااااااااااااااااااااااااا
ما ذكرته هو ال pwm بعينه
اذا كان الميكرو لا يقوم إلا بعملية pwm واحدة فللتحكم فى شده الإضائة يمكنك ان تولد انت اشارة ال Pwm بالكود الميكرو الذى يأتى معه module لتوليد ال pwm يكون حتى لا تهدر موارد الميركرو
مبارك لشعب تونس

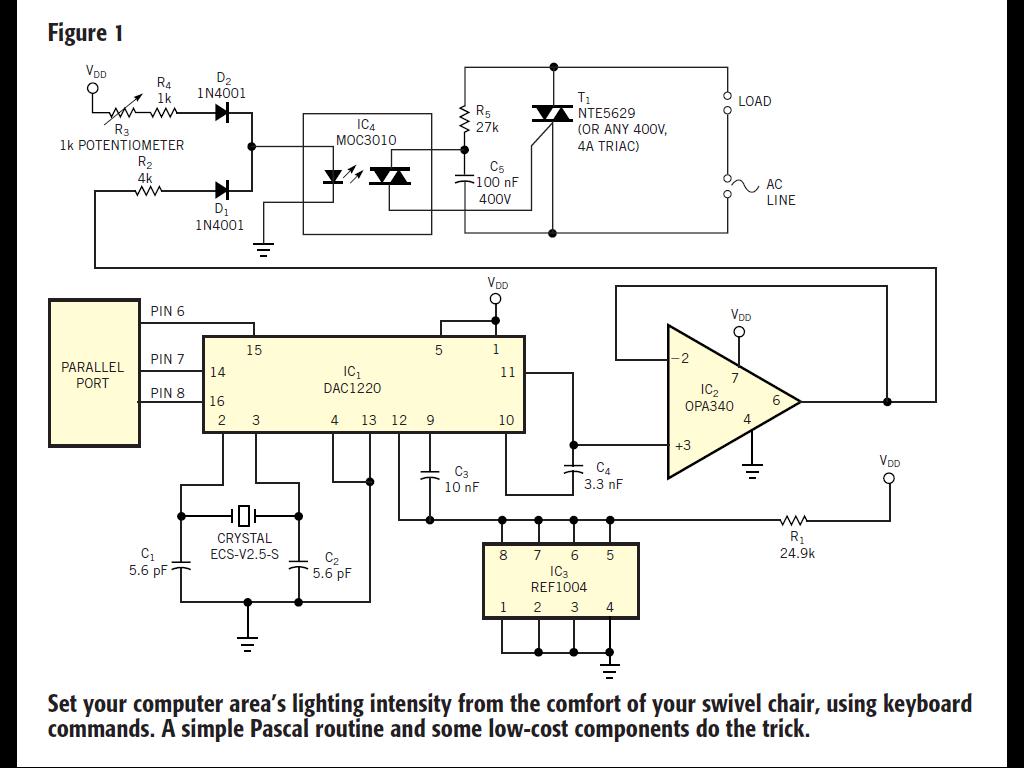

من المخطط الذي نرفقه سترى اخي انه بالامكان التحكم بشدة الانارة عن طريق ادخال نظام عد ثنائي من خلال المدخل التفرعي (parallel port) طبعا الدارة تصلح لربطها بمخرج الطابعة والتحكم بشدة الانارة من الرقم (000)الى الرقم (111) بانشاء برنامج باي لغة تختارها......
الان ما دام الامر هو ادخال نستطيع انشاء برنامج تصاعدي او تنازلي لثلاث مخارج من اي معالج مصغر ومن اي عائلة كان مكيروشيب او اتميل
والادخال
طبعا سيتم وفق زرين احدها يؤدي وظيفة العد التصاعدي والثاني تنازلي للمتحكم سواء كان به امكانيات بسيطة او لا او اي طريقة ادخال حتى بواسطة الارسال الضوئي واللاسلكي المشفر
ارقام المخرج التفرعي رقمت بحسب احتياجات المبرمج وليست محصورة بهذا الترقيم اي بمكن تغيرها
هناك طرق اخري باستخدام الترياك مع رابط ضوئي من نموذج دياك ضوئي اكثر تعقيدا للحصول على تدرج في مستوى الضوء او سرعة محرك من نوع (AC) ان اردت تشغيل محرك بنفس الطريقة وبطريقة رفع او خفض خطية او لوغارتمية
تم تعديل هذه المشاركة بواسطة maaas76 في 10 أغسطس 2010 في 06:03
شكرااا لكم على المساعدة سأقوم بكتابة كود توليد ال pwm بنفسى واخرجة على عدة مخارج فى نفس الوقت ( على نفس المنفذ ) افهم من كلامك ان هذا هو افضل حل شكراا حريف برمجة ولكل من ساهم فى المساعدة
:wink:
ولكن عند التعامل مع مصابيح 220v ac ما افضل تردد ثابت لهذة المصابيح اعمل علية فى عملية ال pwm
تم تعديل هذه المشاركة بواسطة 5282 في 10 أغسطس 2010 في 11:30
ليس أفضل حل انت مضطر له لكن اذا كان الميكرو لن يقوم إلا بهذه الوظيفة فلا ضير لكن ان كان سيكون له وظائف أخرى ستجد ان توليد اشارة ال Pwm تأكل معظم موارد المتحكم وانت وشطارتك فى كتابة الكوداقتباسشكرااا لكم على المساعدة سأقوم بكتابة كود توليد ال pwm بنفسى واخرجة على عدة مخارج فى نفس الوقت ( على نفس المنفذ ) افهم من كلامك ان هذا هو افضل حل شكراا حريف برمجة ولكل من ساهم فى المساعدة
أو تشترى متحكم آخر فيه اكثر من وحدة timer و pwm شوف الأنسب لك
اقتباسولكن عند التعامل مع مصابيح 220v ac ما افضل تردد ثابت لهذة المصابيح اعمل علية فى عملية ال pwm
لا أعتقد ان التردد سيأثر معك بمثل ما يحدث مع المحركات أو الإنظمة التى تحتوى على ملفات يمكنك بالتجربة ان تصل للتردد المناسب فلم أجرب ال pwm مع الإنارة من قبل
مبارك لشعب تونس
شكرااااااااااااا استاذ حريف برمجة على المتابعة والمساعدة :)
