أنا طالب في هندسة الحاسب ولدي مشروع في مادة الإلكترونيات وهي تنفيذ ال JK flip flop كدائرة إلكترونية ( أي بالترانزيستورز ) وحاولت فيها مرارا وتكرارا ولكن إكتشفت أني لم أستطع عملها كائرة منطقية حتى أعملها كدائرة إلكترونية :wacko:

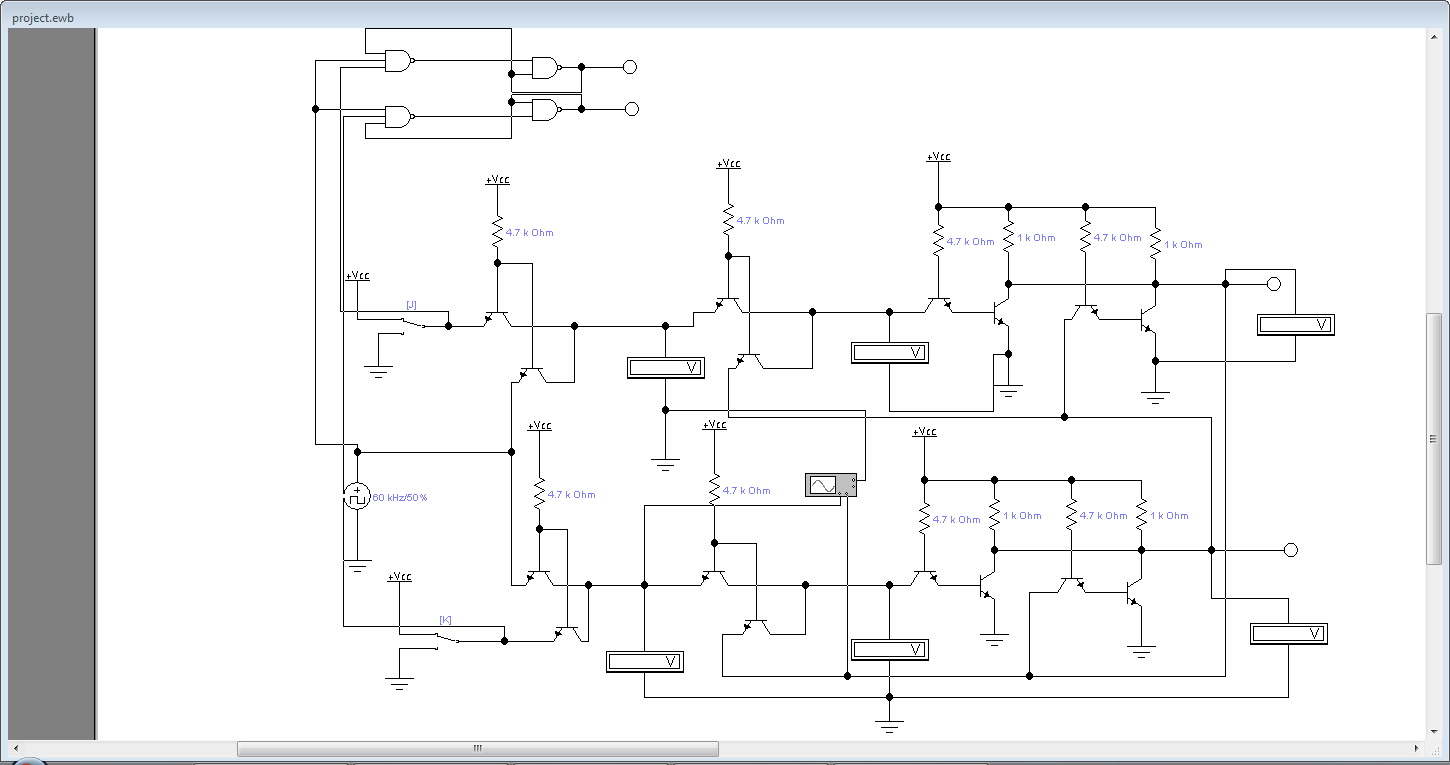

محاولاتي في المرفقات بواسطة برنامج ملتي سم :)
الدائرة الموجودة هي الدائرة الإلكترونية + الدائرة المنطقية
هذه صورة
هذا الملف
بإنتظاركم :)
هل عندك ترانزستورات bjt أم mos أعرف ان ما بالرسم bjt لكن سألت سؤالى لان ال bjt ستحتاج لضبط ال power تيار الخرج لكل مفتاح حتى لا تضيع القدرة كلها فى المقاومات او ان لا تجد الترانزستورات ما يشغلها
هذه أول نصيحة بعد ذلك أنظر هنا http://hyperphysics.phy-astr.gsu.edu/hbase/electronic/trangate.html
مبارك لشعب تونس
حريف برمجة كتب:هل عندك ترانزستورات bjt أم mos أعرف ان ما بالرسم bjt لكن سألت سؤالى لان ال bjt ستحتاج لضبط ال power تيار الخرج لكل مفتاح حتى لا تضيع القدرة كلها فى المقاومات او ان لا تجد الترانزستورات ما يشغلها
هذه أول نصيحة بعد ذلك أنظر هنا http://hyperphysics.phy-astr.gsu.edu/hbase/electronic/trangate.html
شكرا أخي على ردك
أنا أستعمل ترانزيستور BJT
لم أفهم كلامك أخي جيدا
هل تقصد الطاقة المشغله للترانزيستورز لابد من ضبطها
بالنسبة لما أعطيتني إياه هو ما وضعته في الرسمه
فقد بحثت عن الدائرة المكافئة للأند والنور ووجدتها وقمت بإستبدال البوابات المنطقها بالدوائر المكافئة لها :)
فلكن المشكلة كما قلت أن الدائرة المنظقة ( كبوابات منطقية ) لم تعمل بشكل جيد فإنها تصبح في وضع toggle ولا أعلم لماذا :(
بإنتظاركم إخواني :)
هل قمت بتجربة كل دائرة لوحدها ورأيت ما تعمل
بالنسبة لكلامى اقصد التيارات التى يتم اهدارها فى المقاومات الأنحياز يجب ان تكون اقل ما يمكن
اذا كان عندك power supply جيد لن تقلق من هذه الناحية
لكن حاول اولا ان تفحص كل بوابة على حدة قبل خرج ال ff وان تقوم بتركيبها blocks حتى تتأكد انك لم تقم بعمل شئ خاطئ سهوا فى المنتصف
مبارك لشعب تونس
حريف برمجة كتب:هل قمت بتجربة كل دائرة لوحدها ورأيت ما تعمل
بالنسبة لكلامى اقصد التيارات التى يتم اهدارها فى المقاومات الأنحياز يجب ان تكون اقل ما يمكن
اذا كان عندك power supply جيد لن تقلق من هذه الناحية
لكن حاول اولا ان تفحص كل بوابة على حدة قبل خرج ال ff وان تقوم بتركيبها blocks حتى تتأكد انك لم تقم بعمل شئ خاطئ سهوا فى المنتصف
نعم قمت بتجربة كل دائرة على حدة وكلها تعمل بشكل جيد ولكن عندما أضعها في كدائرة واحدة لا تعمل بشكل جيد
لكن حسب ما رأيت بأن مشكلتي هي في الدائرة المنطقية وليس في الدائرة الإلكترونية :)
كل ما أريده حاليا هو عمل محاكاة لدائرة JK كدائرة منطقية وليست إلكترونية :)
لكن أريد أن أسألك أخي هل للتيار علاقة بما يجرى فما أعرفه بأن كل العمل يجري على فرق الجهد وليس على التيار فالتيار ليس له أية علاقة فهل كلامي صحيح ؟
