ربط جهاز كشف المعادن بالحاسب

او يمكن اعمل فكرة اخرى وهي الاستغناء على الرقاقة و مباشرة من الحاسوب الى الوشيعة coil

مع تغيير التردد المرسل اكثر من مرة في الثانية حسب نوع المعدن الذي نبحث عنه

و استعمال جزء من الدارة و الاستغناء عن الباقي .

و هنا أضيف طرقة عمل هذ الجهاز

الموضوع منقول

تقنية النبض المغناطيسي الحثيPulse induction (PI)

تعتبر تقنية النبض المغناطيسي الحثي اقل استخداما في اجهزة الكشف عن المعادن لأن بالاعتماد على هذه التقنية لا يمكن التميز بين انواع المعادن كما في التقنية الأولى ولكن الاجهزة التي تعتمد هذه التقنية تعمل في مناطق معينة لا يمكن فيها استخدام التقنية الاولى كما سنرى بعد ان نوضح فكرة عمل الكواشف التي تعتمد تقنية النبض المغناطيسي الحثي.

تستخدم هذه التقنية ملف واحد يعمل كملف ارسال واستقبال في نفس الوقت. تعتمد فكرة هذه التقنية على ارسال تيار كهربي في صورة نبضات قصيرة وقوية في ملف مكون من سلك على شكل دائري. كل نبضة من هذه النبضات تولد مجالاً مغناطيسياً. وعندما تنتهي النبضة تنعكس قطبية المجال المغناطيسي ويتلاشى المجال المغناطيسي فجأة مشكلاً بهذه الطريقة شرارة كهربية. مدة بقاء الشرارة الكهربية لا يتجاوز المايكروثانية (جزء من المليون من الثانية) تسبب هذه الشرارة الكهربية مرور تيار كهربي في الملف. يسمى هذا التيار الكهربي الناتج من الشرارة الكهربية باسم النبضة المنعكسة reflected pulse وتكون مدتها الزمنية قصيرة جداً لا تتجاوز 30 ميكروثانية. تتكرر هذه العملية بمعدل 100 نبضة في الثانية ويمكن ان بتغير هذا الرقم ليصل إلى 25 نبضة في الثانية او يزيد إلى 1000 نبضة في الثانية حسب الشركة المصنعة.

جهاز كشف عن المعادن يعمل بتقنية النبض المغناطيسي الحثي

و هنا أضيف طرقة عمل هذ الجهاز

الموضوع منقول

كيف يستطيع جهاز الكشف عن المعادن الكشف عن المعادن بهذه التقنية؟

عندما يكون الكاشف فوق جسم معدني فإن النبضة الكهربية تنتج مجالاً مغناطيسياً في الجسم. وعندما تلاشي النبضة المغناطيسية وتسبب في النبضة المنعكسة reflected pulse فإن المجال المغناطيسي الاضافي الناتج عن الجسم المعدني سوف يعمل على زيادة زمن بقاء النبضة المنعكسة. هذه العملية تشبه تماماً ظاهرة صدى الصوت فكلما زادت العواكس (الجدران) فإن صدى الصوت يستمر لفترة أطول.

باستخدام دائرة الكترونية تراقب الفترة الزمنية للنبضة المنعكسة يمكن للدائرة تحديد اذا ما كان هناك مجالاً مغناطيسياً اضافياً بسبب زيادة زمن بقاء النبضة المنعكسة. فإذا ما كان الزمن يزيد عن القيمة المتوقعة فإن الجهاز يرسل اشارة كهربية تتحول عبر دائرة كهربية لتكبر وترسل الى دائرة تصدر صوتاً منبها بوجود جسم معدني في المنطقة التي يكشف عنها في الارض.

مزايا وعيوب تقنية النبض المغناطيسي الحثي

الكواشف التي تعمل بتقنية النبض المغناطيسي الحثي كما ذكرنا في البداية لا تستطيع التميز بين انواع المعادن لان الفترة الزمنية للنبضة المنعكسة لا يختلف كثيراً بين المعادن. ولكن تعتبر هذه التقنية مفيدة جداً في الحالات التي لا يمكن استخدام الكواشف التي تعمل بتقنية الترددات المنخفضة نتيجة لطبيعة الارض التي تتفحصها فإذا ما كانت الارض تحتوي على مواد ذات موصلية عالية يفضل استخدام كواشف النبض المغناطيسي الحثي، كما ان هذه الكواشف تستطيع الكشف عن معادن على مسافات اعمق من تلك التي تسطيع الانظمة الاخرى رصدها.

ملاجظة

سوالي هذا لا ياتي بعده سؤال أخر يبدأ بكيف .

يعني انا اسأل عن الفكرة هل هي قابلة للتحقق.؟؟

إن كان ممكنا تحقيقها ابحث و اتعلم كل ما يلزم لذلك وان كان لا نصرف النظر عن الموضوع ببساطة

جزاكم الله خيرا

aboumazen كتب:

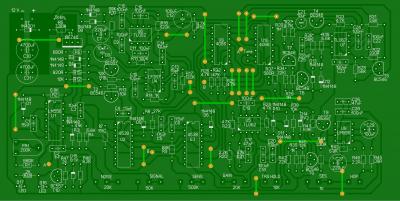

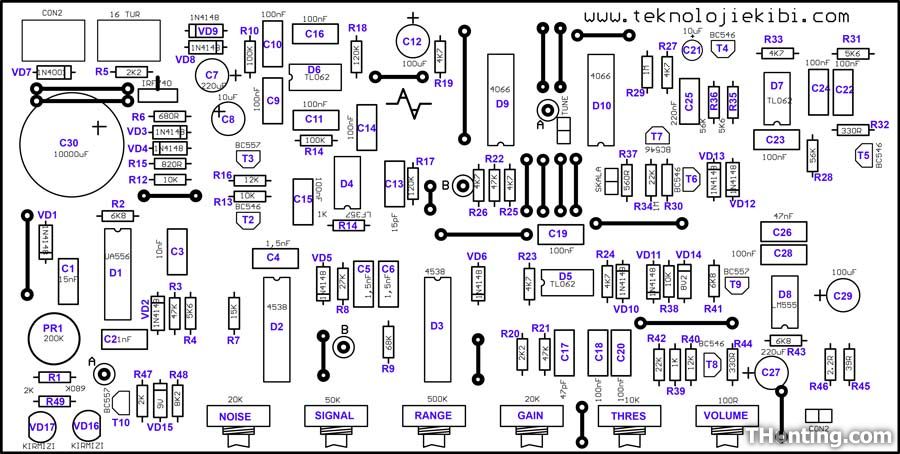

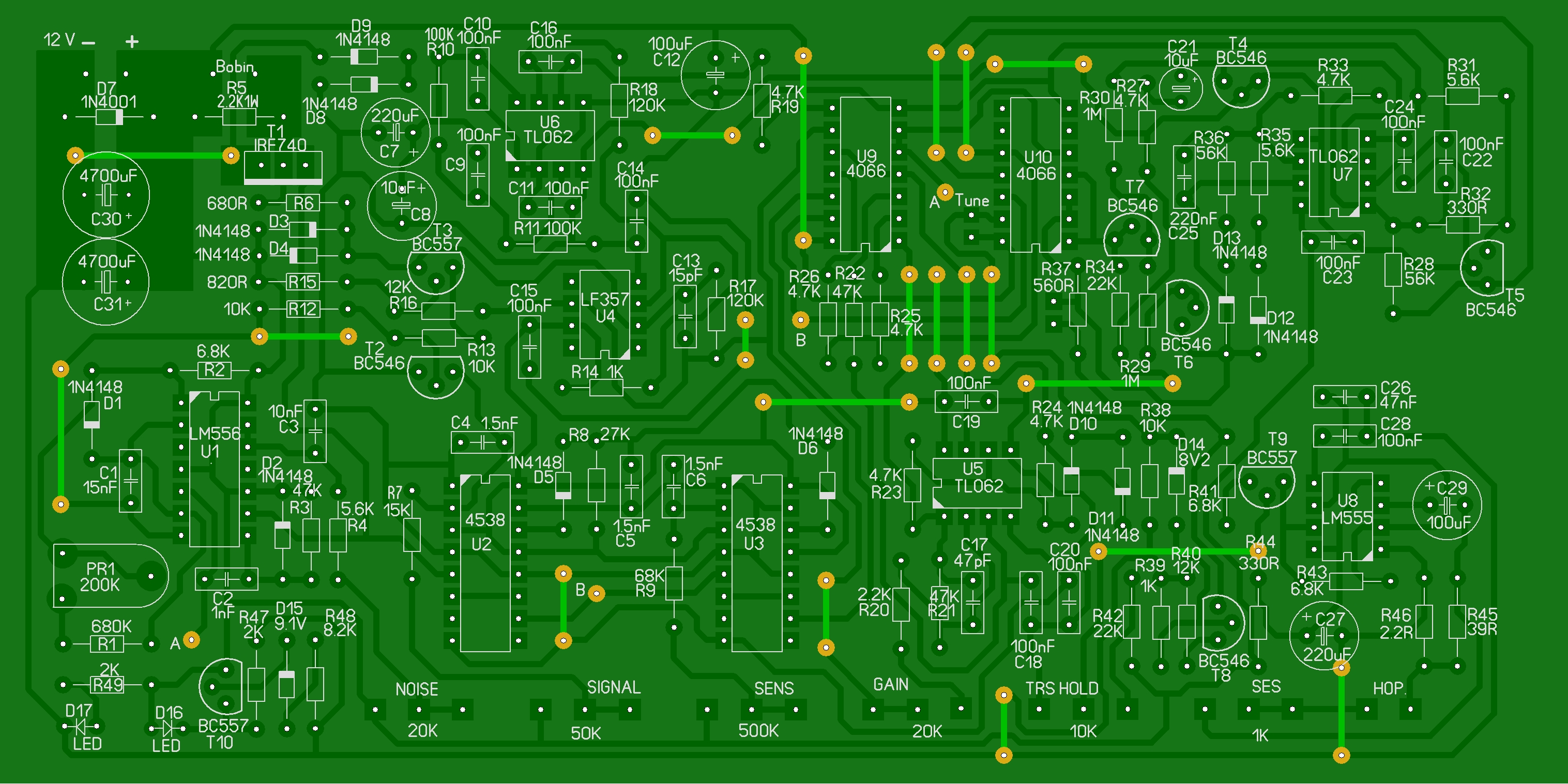

هذه دارة جهاز كشف معادن تحت الارض

طبعا عمل الدارة هو ارسال موجات واستقبالها عن طريق وشيعة coil

و تتم معالجة هذه المدخلات و تتحول الى صوت يخرج من سماعة و طبعا هذا الصوت يختلف حسب عمق المعدن و حجمه ونوعه

هل يمكن استغلال هذا الصوت عن طريق ادخاله الى الحاسب و معالجته ببرنامج لنتمكن من تحديد عمق و نوع حجم الهدف؟

السلام عليكم ورحمة الله وبركاته

نعم يمكن استغلال أي شيء يدخل إلى الحاسوب ,هذا هو عمله, فقط علينا أن نعرف كيف .

حسننا بالنسبة لفكرتك ,وإذا كنت مولوعا بالإلكترونيك وبأجهزة القياس , فأنصحك بأن تبدل جهدا ليس كبيرا جدا , بتعلم أحد لغات البرمج لكي تبدع فعلا في أعمالك الإلكترونية , فلا تقتصر فقط بالبحث على برامج التي يمكنها أن تفعل كدا أو كدا , لأنه في كثير من الأحيان قد يطووول بحثك عن برنامج يكون سهل عليك برمجته و لا يأخد منك سوى بعض ساعات لكتابة سطوره , وأعتقد شخصيا أن البرمجة والإلكترونيك في وقتنا الحالي لا يفترقا أبدا .

مع فكرتك مثلا يمكنك استعمال الدالة WaveIn مع أي لغة برمجة ,يمكنك استعمال ال VB مثلا ربما قد تجده سهلا للوصول إلى فكرتك ,يمكنك ادخال ذالك الصوت من مدخل الميكروفون اللحاسوب وتلعب به كما شأت مع تلك الدالة تماما مثل ما هو موجود مع برامج لتحليل وكتابة الأصوات .

ابحث إذا عن قوة عمل هذه الدالة وما يمكنها أن تفعل مع الأصوات في حاسوبك.

كلمات للبحث : ect.... win32 api fonctions, wavein fonction , sample rate

بالتوفيق أخي .

و الله لا اعرف كيف اشكرك اخي قريب اسديت لي خدمة تجعلني ادعو لك كلما هممت بالعمل على هذا المشروع

فكرة كتابة البرنامج مبلورلة تقريبا في راسي

نعم اخي هو كما قلت

البرمجة و الاكترونيك لا يفترقان

وانا سائر طريق تعلم البرمجة فى الفيجوال بيزك

وكنت احدث نفسي عن دالة تقوم بالعمل على التعامل مع الترددات و لا يختلف الامر كثيرا فكلها موجات

جزاك الله خيرا

وغفر لك ما تقدم من ذنبك و ما تأخر يارب اجب دعوتي

سؤال عندما كنت أعمل على الجافا اتذكر اني كنت قد وجدت صفحة في موقع ما

تشرح الكثير من الدوال في المكتبة الخاصة بالجافا اين اجد مثل هذه المكتبة و شروحاتها المتعلقة بالفيجوال بيسك 2008

امين أخي أبو مازن , لنا ولجميع المسلمين .

"اين اجد مثل هذه المكتبة و شروحاتها المتعلقة بالفيجوال بيسك 2008"

وجدت كتاب Win32 API Programming with Visual Basic 4th Edition في هذا المنتدى و عن طريق البحث الخاص به هذا الرابط مثلا :

/index.php?showtopic=212702&st=20&p=1054267&hl=win32&fromsearch=1entry1054267

:)

بالتوفيق :)

جزاك الله خيرا اخي قريب

في طور التحميل
