السلام عليكم ورحمة الله وبركاته

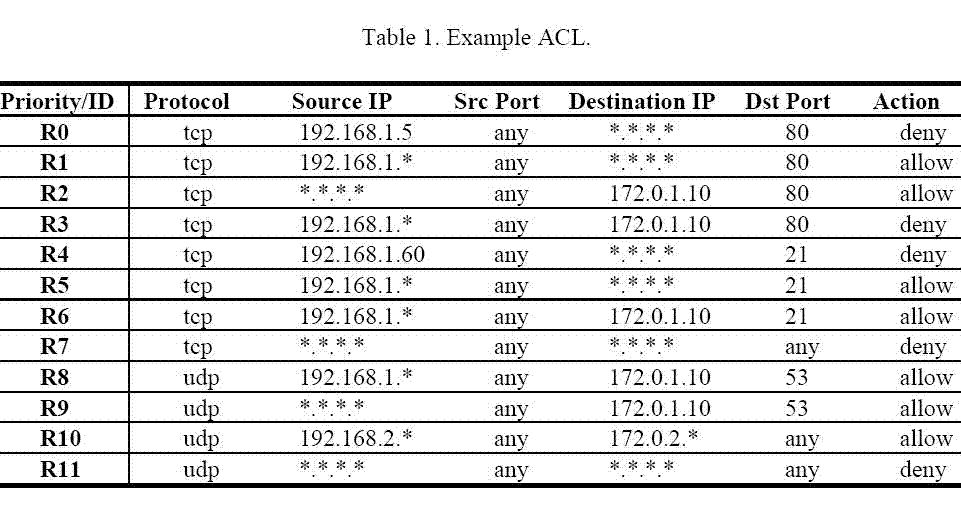

اتمنى من احد الأعضاء ان يشرح لي كيف يتم تصفة العناوين أو البورتات في الجدار الناري من خلال الصورة المعروضة اسفل حيث أن هناك source IP فما هو هل هو server أو هو client وكذلك هناك Distenation IP هل يقصد به server أم client ايضا هناك 12 حالة اتمنى من لديه القدرة أن يوضحها لي جزاكم الله خيرا شكرا
وعليكــم السـلام ورحمة الله وبركاتـه..
طبعاً يتم تنفيذها حسب الأهمية، بالتدريج وعلى ما يبدو بنفس الترتيب من الأعلى للأسفل حسب أهمية كل rule.
بتصوري (الأعمدة) ستكون أهميتها حسب المعلومات المنتزعة من كل طبقة layer
طالما أن Network layer يسبق Transport layer في طرف المستقبل، بالتالي ستكون الأهمية حسب IP قبل نوع الاتصال TCP/UDP
بناء على ما سبق، سيتم فحص Src. IP أولاً أي عنوان المرسل
إن تطابق مع عنوان بالشكل (192.168.1.5) مثلاً يتم النظر إلى Dst. IP
فإن تطابق مع عنوان ثابت محدد (192.168.1.10) مثلاً فيتم النظر إلى نوع البروتوكول المستخدم TCP/UDP
فإن تطابق، يتم النظر إلى Src. Port
فإن تطابق، يتم النظر إلى Dst. Port
فإن تطابقت جميع المعلومات السابقة مع ما يرد ضمن الـ rule من شروط، يتم تنفيذ الحدث المتوافق معها Allow/Deny إما يتم منع الاتصال أو يتم السماح له.
فشل أي من الخطوات السابقة يعني أنه سيتم تجاهل الـ rule التي يقف عندها التدقيق ويتم الانتقال إلى التي تليها مباشرة.
لاحظ أن * يتم استخدامها كـ wildcard أي أنها تمثل أي قيمة فمثلاً *.*.*.* تمثل أي IP address مهما كان، و 192.168.1.* تمثل كل العناوين المحصورة بين 192.168.1.0 و 192.168.1.255
لاحظ أيضاً أنه يتم عادة في ACL وضع rule تمنع كل شئ من أي مصدر كان إلى أي وجهة كانت، من أي منفذ إلى أي منفذ كان..
في الصورة تم استخدام 2 rules لهذا الغرض
واحدة بالشكل
Action: deny
From Src. IP: *.*.*.* (any)
To Dst. IP: *.*.*.* (any)
Src. Port: any
Dst. Port: any
Protocol: TCP
وأخرى
Action: deny
From Src. IP: *.*.*.* (any)
To Dst. IP: *.*.*.* (any)
Src. Port: any
Dst. Port: any
Protocol: UDP
عليك الانتباه إلى أن هذه القواعد يتم وضعها في نهاية كل القواعد المخصصة التي تقوم بإدخالها بشكل يدوي (لاحظ أنها ترد أسفل كل القواعد المخصصة يدوياً)
لو دققت النظر ستجد أن R3 لا يتم تنفيذها، لماذا؟
لأن المقارنة تمر على R1 قبلها، Src. IP يشمل جميع العناوين 192.168.1.0/24 إلى أي وجهة كانت، من أي منفذ كان إلى المنفذ 80 (HTTP) وعليه أي عنوان من 192.168.1.0/24 سيسمح له بالوصول إلى المنفذ 80 في أي وجهة كانت بما في ذلك 172.0.1.10 المذكورة.
بناء على هذا الكلام تكون R3 مهملة ويجب وضعها في مكان مناسب أكثر (قبل R1).
راجع القائمة بناء على هذه الملاحظة ربما تجد بعض القواعد الأخرى المهملة..
أتمنى أن تكون هذه المشاركة قد أفادتك.
Do as I say, not as I do
We are Anonymous. We are Legion. We don't forgive. We don't forget
شكرا اخي xacker على الرد وعسى الله ان يجعله في ميزان حسناتك والله قد استفدت من شرحك الجميل شكرا
هل ممكن ان تدلني على كتاب أو مقالات أو كتيبات يشرح هذه الأمور بالتفصيل الممل اسف لطمعي لكن انت طيب واحنا نستاهل
شكرا مرة اخرى جزاك الله خيرا
لو حصلت على نسخة من منهاج ICND2 أو CCNA الكامل بجزئيه ICND1 + ICND2
ستجد فيه شرحاً لـ ACL بالتأكيد.
هناك كتاب لـ Todd Lammle - دار Wiley للنشر
اسمه
Cisco ® Certified Network Associate Study Guide
Sixth Edition
ستجد فيه ما تبحث عنه.
