السلام عليكــم ورحمـة الله وبركاتــه ،،

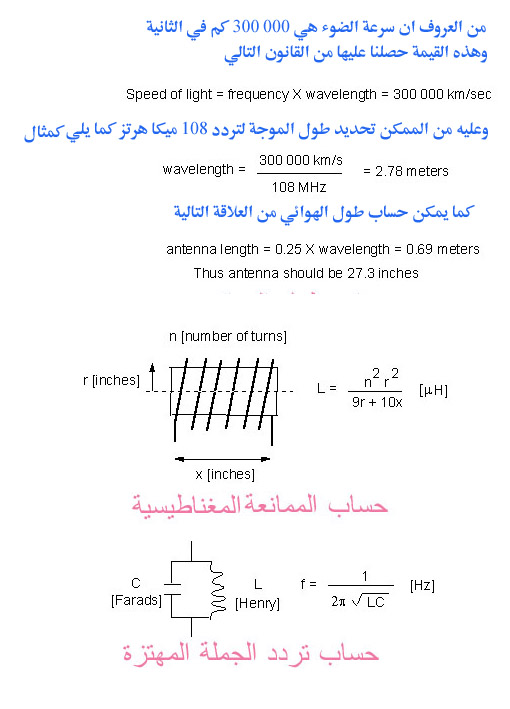

كثيرا ما يتبادر للأذهان بناء دارات إرسال لاسلكية بترددات مختلفة ويراد حساب مقدار التقطيع لهذه الدارات (دارة الرنيين) وكيفية حساب قيمة الملف والمكثف المكون لهذه الدارات إليكم طريقة الحساب بشكل صورة ( لعدم القدرة بتقديمها بشكل كتابي) لإنشاء المعادلات وحساب المتغيرات اللازمة نتمنى أن تكون مفيدة لمن يريد ذلك
وفقكم الله
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 15 سبتمبر 2009 في 02:42
مشكور اخ نبيل ولكن من المعروف ان هذه الدارة تتخامد لذلك نوصل معها ترانزستور لذلك اذا تكرمت علينا وشرحت لنا طريقة وصل الترانزستور و الهوائي و البطارية انطلاقا من المكثف و الملف دون ادخالات اخرى اي بالتبسيط السابق و بغض النظر عن قيمة التردد ومع الصور لاني بحاجة لها
مع الشكر

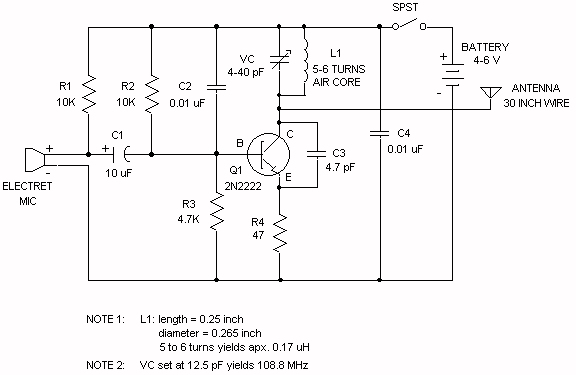

اخي الحسابات السابقة ليست لدارة رنيين مستقلة بل هي حسابات لدارة موصولة ضمن ماذكرت كدارة ارسال ولذا قمت باضافة صورة للموضوع
لكي لا يذهب التفكير لمثل ذلك بالنسبة لشرح الدارة في المنتدى قمنا بشرح لدارة مثيلة لها في الرابط التالي طبعا الدارة (دارة الرنيين ) بدون وصل مع دارة مؤلفة من تترانزستور سوف يحصل لها تخامد كما تقول
