هذه الدارة التي رأيتها في المنتدى الف شكر لصاحب المشاركة
انها دارة رائعة بعدة تجربتها
لكن لو سمحتم ماهي الحسابات الفنية التي يجب اجراءها لتعديل الدارة على التردد الذي اريده
يعني مثلاً لو اردت نفس الدارة لكن بتردد FM فما هي القطع الواجب تغييرها وكيف احسب القيمة المطلوبة
لا أريد أن يعطيني أحد الشباب دارة داهزة ويقول لي هذه تعمل بتردد FM لأني اريد تعلم طريقة الحساب لمثل هذه الدارات
واهم شيئ كيفية حساب دارات الرنين
وكل ما يلزم لتغيير تردد الدارة
ولكم جزيل الشكر
اخي الكريم عملية بناء دارة وحساب ترددها يحتاج ان تكون ملم بقوانين خاصة لتصنيع دارات الارسال والاستقبال ليس الامر عرض قوانين
فقط وقد يحتاج لاختصاص خاص ومعدات خاصة للتاكد من ماتقوم ببنائه وخاصة موضوع دارات الاهتزاز والرنيين .
كما الفت انتباهك ان درات الاسال والاستقبال للتحكم بقيادة اجهزة من غير المرغوب علميا بنائها وفق تردد (FM) لكي تتخلص من اشارات
البث التلفزيوني كصوت وغيرها من محطات اذاعية وباقي الاجهزة والا سقوم الدرة بالعمل او الاطفاء بطريق لا ترغب بها نتيجة التداخل وهناك استثناء ان كانت الدارة مبنية على مبدا تشفير وفك تشفير......
قد تستطيع تغيير الكرستال في الدارة اقصد( دارة الرنين التي تم ضبط ترددها وفق تردد الكريستال(27.145))بكرستال تردد(من 56الى 120 )ميجا هرتز ان كنت قد فهمت طلبك حسب شرحك وقد تحتاج ايضا تغيير الترانزستور بغيره
المحطات المتعارف عليه اذاعيا(88 - 108) ميجا هرتز طبعا هناك اقل اواكثر بقليل ومثال روسيا سابقا بها 56 ميجا هرتز ان وجدت وحاول تجريب ذلك ولكن ستلاقي صعوبات وتجارب ان لم تكن تملك اجهزة قياس وضبط مخصصة لدلك لذا انصحك بالبحث عن مثل هذه دارات وتصفحها لتستفيد بشكل اوسع
اخي ذكرت ان الدارة روعة بعد تجربتها نتمى ان تذكر المدى او المسافة التي عملت بجودة به لتفيد غيرك
وفقك الله
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 11 أغسطس 2009 في 00:53
الف شكر لك أخي السيد نبيل
بالنسبة لدارة الرنين ( الملف والمكثف ) كيف يتم حسابها اريد القانون الخاص بذلك
انت تقول تغيير الكرستالة فهل هذا كافي دون حسابات أخرى لتعمل الدارة بأفضل ما يمكن أو على الأقل لنقربها من الأفضل
وان كان يكفي بالنسبة للمرسل فما الذي يضبطه بالنسبة للمستقبلة
لذا أرجو ان تساعدني في حساب دارة الرنين على الأقل
أما بالنسبة للتداخلات في تردد FM لا تشكل عائق لأني استخدم معها الكونترولر واني اريد هذا التردد لأني لدي مخططات لمكبرات اشارة لتلك الترددات واني قد قمت بتجربتها وقد عملت لدي لمسافات تصل 1 كم
لذا أرجو مساعدتي في هذه القوانين ولك فائق الاحترام والتقدير
بالنسبة للدارة قد عملت معي لمسافة 40 متر تقريباً قد استخدمت معها معالج PIC16F630
لكن كان عيبها أنها لا تستطيع نقل المعلومات بسرعة فضطررت إلى تخفيض سرعة النبضات المرسلة لتعمل بشكل جيد
اخي قوانين الجملة المهتزة او ما يدعى دارات الرنيين ابحث عنها ستجدها انا منذ زمن تصفحت ومر معي ذلك وللحقيقة انا غير مختص بدارت
الارسال والاستقبال فهي مجرد هواية حاولت ان اضيفها لمعلومتي ولكي لا اتركك تقع بالخطا اقول لك ابحث في الشبكة وربما هناك معلومات
بمواقع عربية وحاول ان تسال من يقوم بدراسة هذا الاختصاص والفت نظرك بانه من المفروض ان يكون لديك اجهزة قياس لتنفيذ نتائج القوانيين
ولاني وصلت لهذه المعلومة ولم احصل على اجهزة لعدم توفرها سابقا اي من زمن بعيد لم اتابع ذلك....
كما تفول اخي لايكفي تغيير الكرستال بل المفرض تغيير قمية الملف (عدد الفات) والتي تقاس باميكروهنري وكذلك قيمة المكثف اشكرك لايضاح مدى الدارة التي طبقتها لكي لايقع غيرك في توقع مدى اكبر مما هو .....وفقك الله على فكرة تنفيذ وربط الدارة التي قلت انك نفذتها اقصد مع PIC16F630
وان كان المى 1كم اتمنى ان تصل الى هدفك الذي تري
وفق الله
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 12 أغسطس 2009 في 16:03
الف شكر لك أخي نبيل
على تفاعلك معي وجزاك الله عني خيراً
لكن هل أجد لديكم دارة لنقل البيانات بسرعة
كما انتظر ردود من بقية الشباب
ولكم فائق الاحترام والقدير
اخي لا داعي للشكر نحن اخوة فقط اريد افادتك من تصفحي للمنتدي تقريبا هناك نفس المطلب من اكثر من اخ وان كان ليس بهذه الصراحة
المنتدى يفتقر لمثل هذه الدارات هناك فقط دارات ارسال مقدمة من الاخ محمد نور تصفحها قد تفيدك ولكي لاتنتظر ابحث بالشبكة وكن عون
لنا في الحصول على درات او روابط لها وستكون لك شاكرين و لحسن حديثك السابق ايضا
ولكم فائق الاحترام والقدير
أشكرك أخي نبيل من كل قلبي

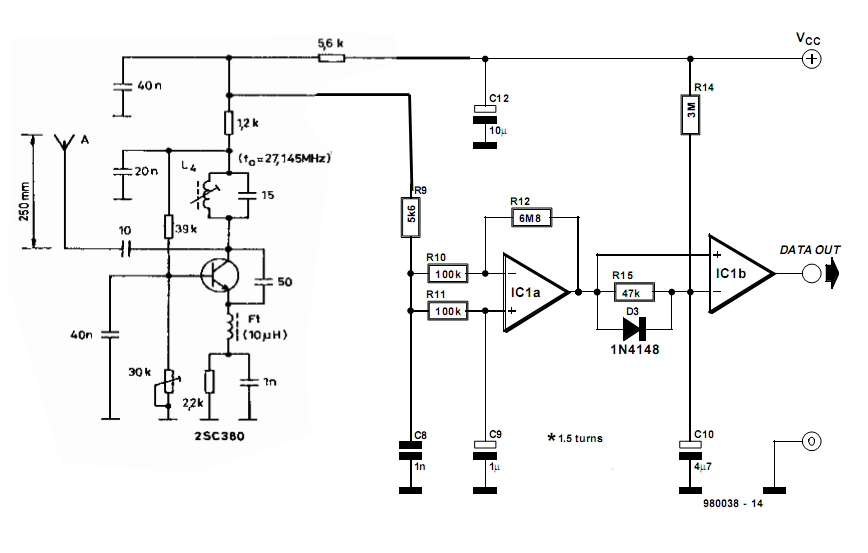

عندي هذه الدارة لكن ترددها عالي
418/433 MHz
وقد قمت باستخدام دارة المكبر في دارة الاستقبال استعملت الآي سي ذات الرقم LM358 مع دارة الرنين في الدارة المذكورة في الرابط الموجود في المشاركة الأولى وقد عملت بشكل ممتاز ثم حولتها إلى معالج PIC16F630
وقد أعطت نتائج مذهلة كما في الصورة المرفقة
لذا أرجو تدخل الفنيين للنظر في مدى دقة الدارة وتعديل ما يرونه مناسباً فيها للحصول على الأفضل
ياشباب وينكم
ليش ما في ردود
اخي لقد وضعنا رابط في الرابط التالي لاني وجدت الدارة التي اشرت لها في موقع عربي مختص بهذه الامور لرجوا ان يكون في الموقع بيانات
تساعدك الموقع هو لهواة الارسال والاستقبال والتحكم وعنوانه هوhttp://www.laselki.net/vb/index.php
وقد اشرنا له بالموضوع
وفقك الله
نبيل سيد طه كتب:اخي لقد وضعنا رابط في الرابط التالي لاني وجدت الدارة التي اشرت لها في موقع عربي مختص بهذه الامور لرجوا ان يكون في الموقع بياناتتساعدك الموقع هو لهواة الارسال والاستقبال والتحكم وعنوانه هوhttp://www.laselki.net/vb/index.php
وقد اشرنا له بالموضوع
وفقك الله
أشكرك أخي نبيل
لقد وضعت مشاركة في هذا الموقع منذ تاريخ 24/8/2009
لكن إلى الآن لا يوجد رد كما أن مشاركتي لاتزال الأولى
وكأنه لا يدخل أحد إلى هذا القسم من المنتدى إلا نادراً
واني إلى الآن انتظر منهم اي مشاركة
كما انتظر من شباب هذا المنتدى ايضاً
الف شكر لك مرة أخرى وجزاك الله عني خيراً
اخي كما اشرت انت هناك قلة في الاهتمام بامور وحدات الارسال والاستقبال وبالاحرى لايوجد من هو مختص بهذه الدارات وربما لا يريد
احد ان يعطي معلومة تكون خاطئة لذلك لم تجد رد وهذا افضل من ان تجد رد فيه امر غير علمي بكل الاحوال مثل هذه الدارات تحتاج ليس فقط القوانيين بل اجهزة مختصة لتطبيق ناتج القانون وهذا امر يجعل اي كان عازف لابداء رد
وفقك الله لكل خير
اخي راجع الرابط التالي قمنا بتقديم ملخص من الممكن ان يكون مفيد للاطلاع عليه
وفقك الله
جزاك الله خيراً أخي نبيل
لكن ما ابحث عنه كما ذكرت أني اريد أن آتي بأي ترانزستور واطلع على الداتا شيت الخاصة به ثم أبدأ من الصفر لناء دارة بالمواصفات التي اريد
abudawoodd كتب:جزاك الله خيراً أخي نبيللكن ما ابحث عنه كما ذكرت أني اريد أن آتي بأي ترانزستور واطلع على الداتا شيت الخاصة به ثم أبدأ من الصفر لناء دارة بالمواصفات التي اريد
اخي ليس الامر بهذا الشكل بل يكفي ان تملك برنامج مخصص لمعرفة مواصفات القطع الالكترونية كمثال (Eca Vrt Disk) من خلال ذلك تتعرف الى استطاعة وتردد الترانزستور وبالتالي
لاداعي لبيانات عن كل ترانزستور على حدى لتحميل البرنامج هاك رابط لعام 2006 وطبعا تجد برنامج لعام 2009 على الشبكة بروابط اخرى
http://rapidlibrary.com/index.php?q=Eca+Vr...&filetype=0
http://www.4shared.com/file/120591900/6b0b...T_DVD_2009.html
الرابط ماخوذ من لمزيد من الايضاح
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 30 سبتمبر 2009 في 02:01
رائع أخي نبيل
الف شكر لك هذا حل جزء من المشكلة
لكن بقي شيئ وهو كيف استطيع حساب قيم مكونات دارة اريد تصميمها بناء على البيانات التي املكها
اقصد أن يكون هناك دارة مجهولة القيم تماماً ثم نبدأ بالحساب من البداية
وبشكل آخر ليته ان يكون هناك دروس في حساب قيم الدارات من الصفر ويكون التطبيق على دارة عملية ليتمكن من يريد التجريب ان يجرب
طبعاً الحسابات البسيطة اعرفها مثل علاقة المقاومة و الفولت والامبير و المكثف والملف
لكن اذا اصبحت الدارة فيها مجموعة من القطع وترانزستورات ستنتج هناك مقاوات وسعات أخرى لا اعرف حسابها لذا اريد المساعدة
لذا أخي نبيل أرجو منك أن تنظر في هذا الموضوع انت والشباب الخبراء في هذا الموضوع
ولكم فائق الاحترام والتقدير
