السلام عليكم ورحمة الله
اتمنى ان اجد لديكم طريقة ربط دراتين من نوع 74138
كما تعلمون ان الدارة 74138 تستطيع عمل الكوداج لتلات bits
وانا اريد عمل الكوداج ل 4 Bits
فهل اجد لديكم طريقة الربط بين الدارتين للحصول على مركب يستطيع عمل codage de 4 bits
وشكرا
مساعدة بخصوص الدارة 74138 وشكرا
هناك في بيانات المجمع توضيح اربط اربع مجمعات يمكنك الاطلاع على بيانات المجمع استخدم برنامج محاكاة (بروتوس) لتشغيل الدارة وتجربتها

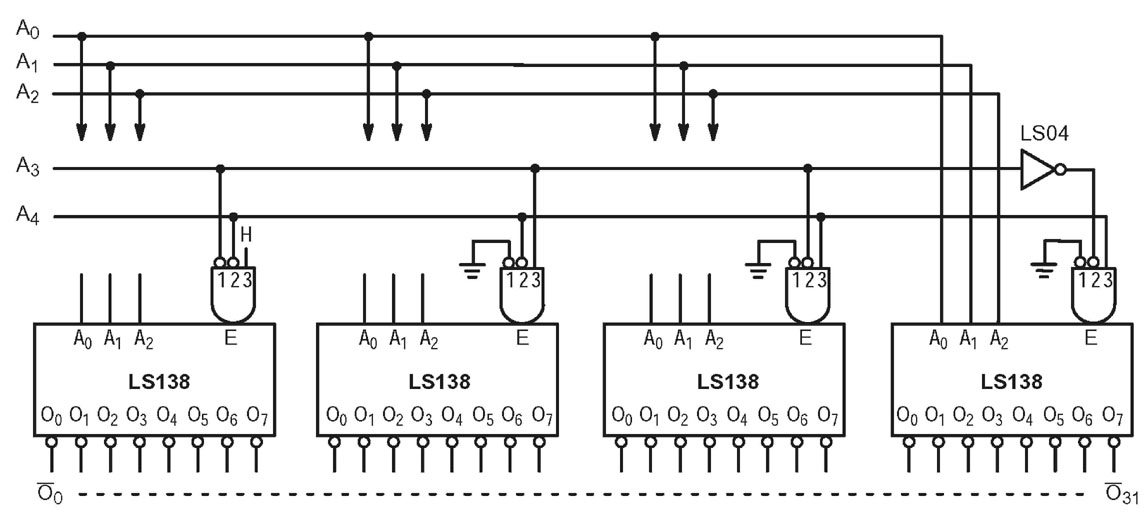

وها هي صورة ننقلها لك لايضاح الفكرة
لم استطع تجربة واختبار الرسم لضيق الوقت قد تنير فكرة لديك لعمل ماتريد
وفقك الله
مرحبا
شكرا جزيلا لك اخي على هذا المجهود الرائع
لكن الصورة لا توضح التركيب الفعلي للدارة
كما اني ابحث عن دارتين فقط لعمل كوداج اربع بيتات
وشكرا جزيلا لك اخي الفاضل
ماذا تقصد بالتركيب الفعلى هل تقصد تركيب ال decoder من الداخل بالبوبات
اذا كان كذلك فما الحاجة لربط اثنين ببعض اذا كنت ستبنيه بالبوابات المنطقية
