السلام عليكــم ورحمـة الله وبركاتــه ،،

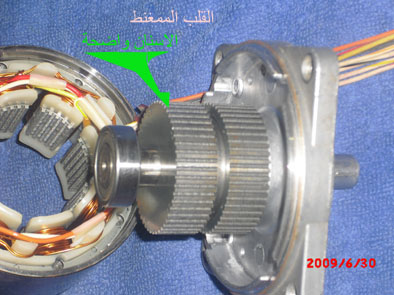

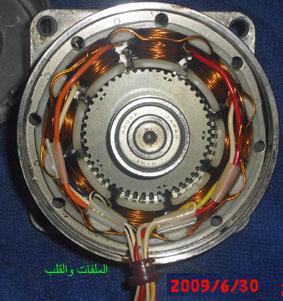

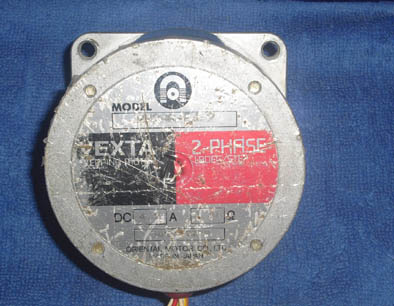

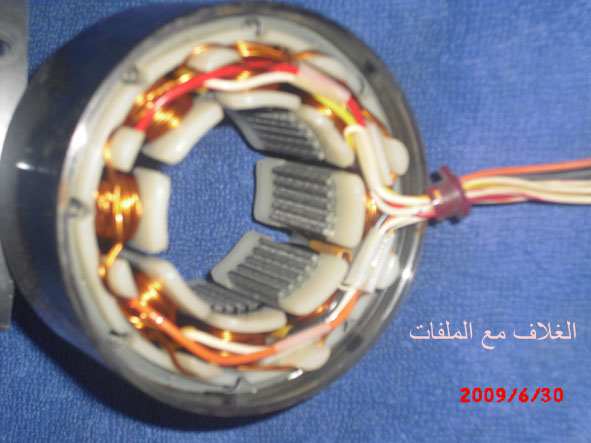

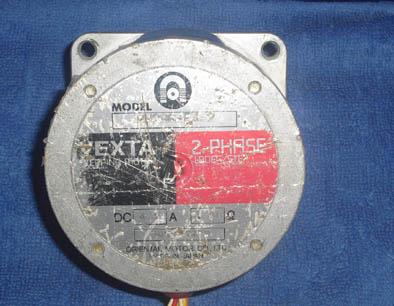

من الممكن استخدام المجمع (L297) لقيادة محرك خطوي من نوع (2فاز) أو ما يطلق علية (BIPOLAR) سواء كان بقلب ممغنط أو غير ممغنط

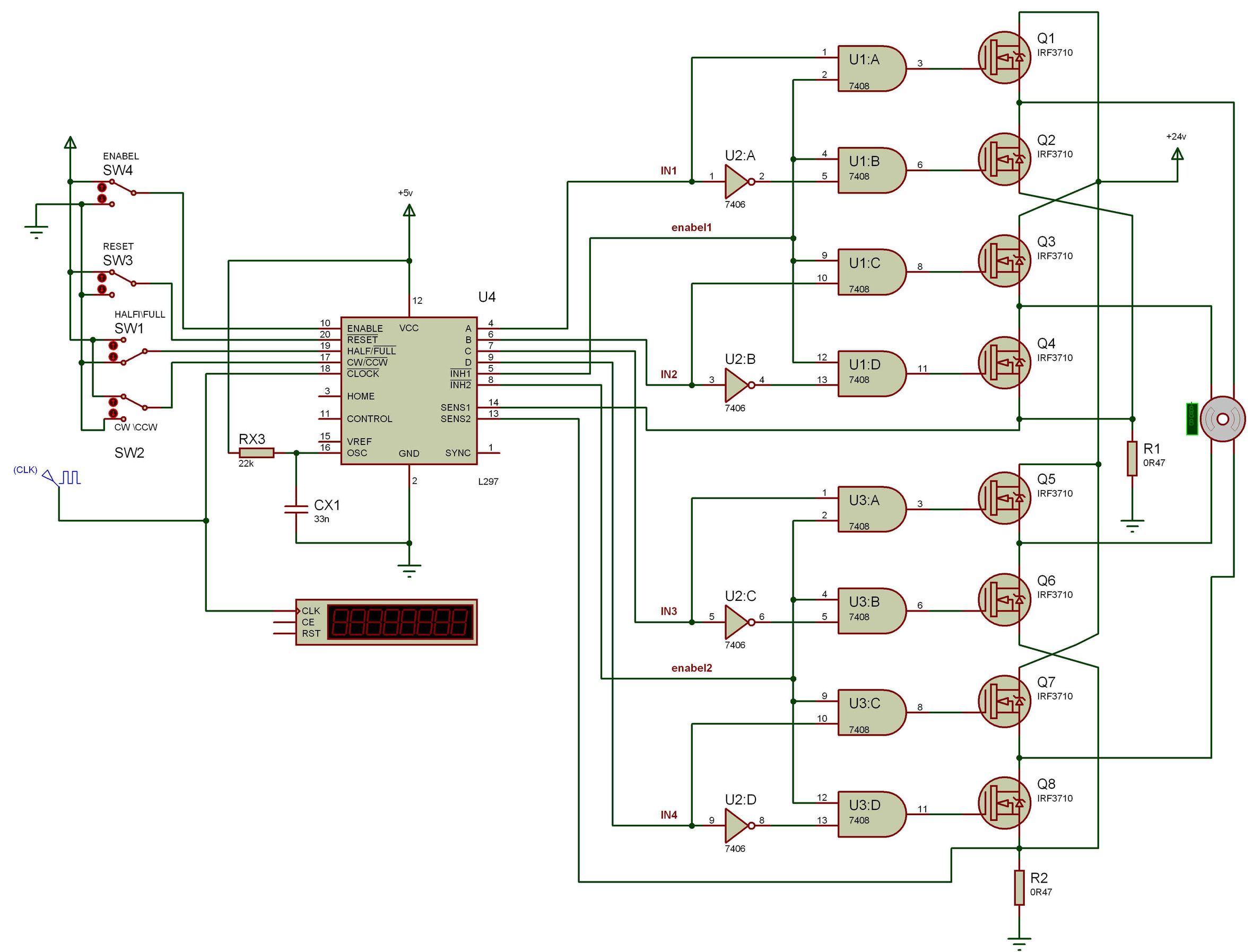

لذلك تم عملية بناء الدارة وفق نفس التصميم الداخلي للمجمع(L298) حيث أن هذا المجمع غير قادر لقيادة محرك يسحب أكثر من (2.5) أمبير من نفس محرك (BIPOLAR ) الدارة فقط لإعطاء فكرة عن كيفية التحليل والتشغيل وعملية استثمار الدارة يتطلب فهم ودراسة المجمع (L297&L298) لتحديد متطلبات القيم الحقيقية
للمقاومات وكمثال لم يتم تركيب مقاومات بين أقطاب المجمع( (TTL(7408) وبين مداخل الترانزستورات من نوع(IRF3710) بل تم ذكر نوع الترانزستور فقط للفت الانتباه له لأنه يتميز بقدرة لتحمل محركات ذات سحب أمبير بين (6)و(8) أمبير و بالامكان التعويض عنه بما يتوافق مع المرغوب به من محركات
كما لم يتم تركيب الديودات لحماية الترانزستورات من ردة فعل المحرك لتسهيل والتخفيف على برنامج المحاكاة لتعمل الدارة لان كل زيادة
بالقطع بهذا البرنامج (PROTEUS 7.4 SP3) يقلل من عملية المحاكاة بل يتطلب كمبيوتر بمواصفات أفضل مما املك لذلك ننوه ونذكر
1-إن القطب المسمى(ENABEL) له وظيفة قطع الفولط عن الخرج
2- إن القطب المسمى(RESET) له وظيفة قطع فولت التقطيع عن الخرج مع بقاء فولط الخرج أي بحالة ثبات وتوقف
3-إن القطب المسمى(Half \FULL) له وظيفة التغير بين حالة نصف خطوة وخطوة كاملة
4-إن القطب المسمى(CW \CCW) له وظيفة التغير بين حالة الدوران يمين ويسار
5- إن أقطاب المجمع (SENS2) (SENS1) لها وظيفة التحكم بقيمة الخرج وفق فكرة (PWM) المعروفة إضافة لفكرة بدء وتوقف المحرك وبدء تشغيل المذبذب الداخلي لحماية المحرك والترانزستورات في حال العمل والتوقف وعند مستويات سرعات مختلفة للمحرك
ففي حالة التوقف نتيجة انقطاع نبضات (CLOCK) سيتم عملية تسليط فولط متقطع بتردد (محسوب وفق المقاومة(RX3) والمكثف(CX1)) لحماية المحرك والدارة
6- هناك عملية تحديد قوة الشد تتم وفق وضع فولط من خلال القطب (VREF) بواسطة مقاومة متغيرة ووفق قانون يرجى مراجعة بيانات المجمع (L297)
7- المذبذب المستخدم لتسليط نبضات (CLOCK) بالامكان إن يجعل الدارة تعمل على سرعات اكبر وفق إمكانيات الكمبيوتر المستخدم وفي الواقع التجريبي يتقبل أكثر من ذلك

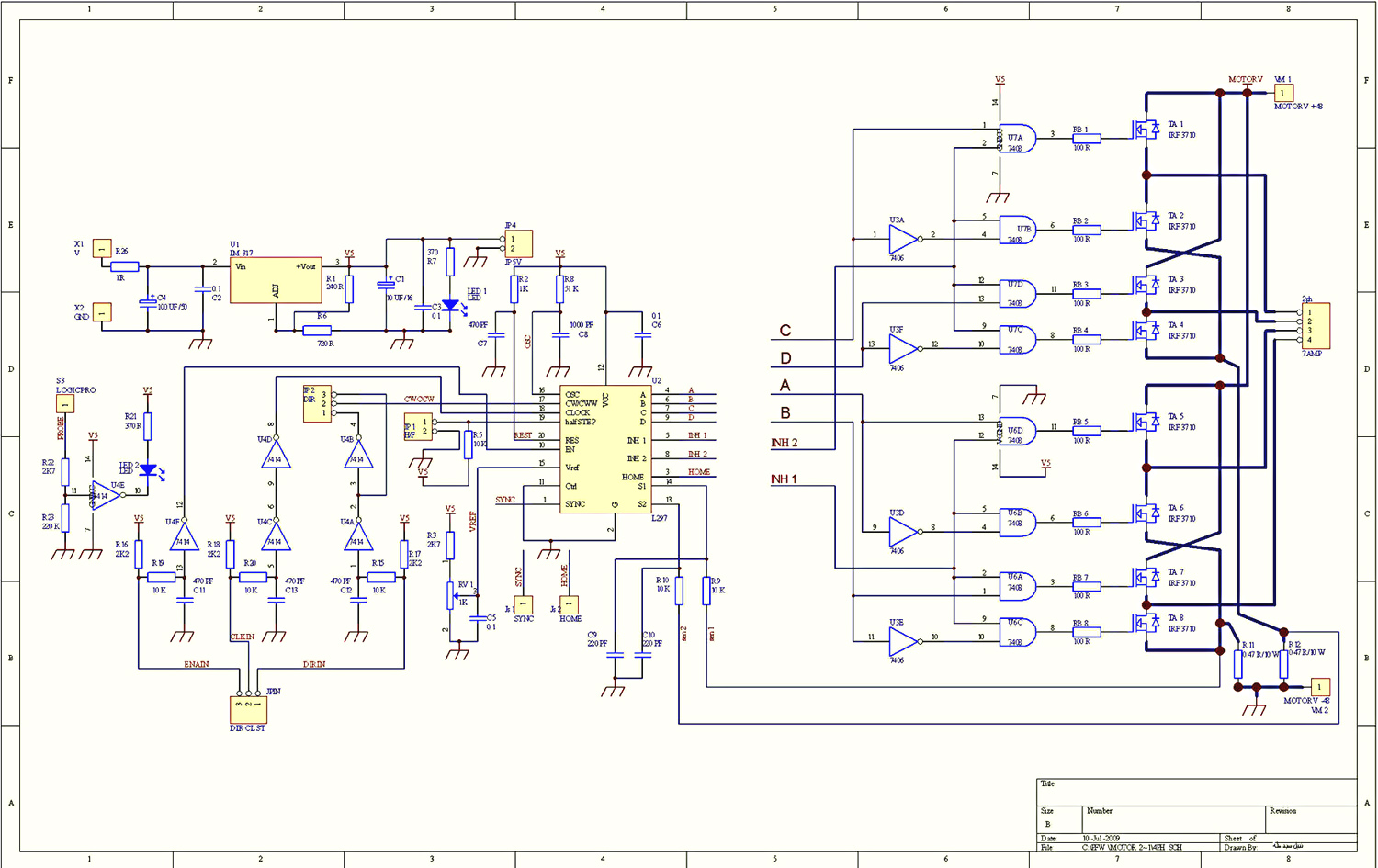

الدارة مصممة على برنامج (PROTEUS 7.4 SP3)
مرفق مع الموضوع ملف للتجريب

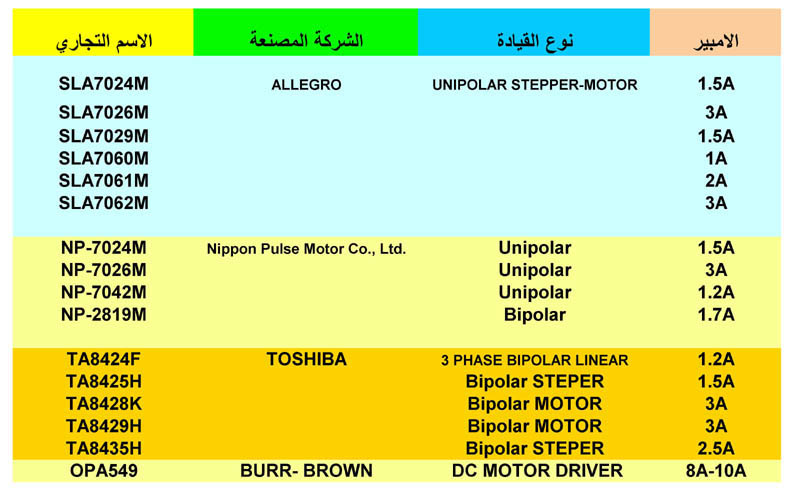

كما أرفقنا صورة لبعض المجمعات المستخدمة لتشغيل محركات من نوع خطوي + ومحرك (DC) للإطلاع والذكر
وفقكم الله ولا نطلب إلا الدعاء للجميع بالتوفيق
