ممكن مساعدة فى توصيل هذا الريلاى

اخي الكريم الطريقة التي قدمتها تؤدي الى عطب مخرج الطابعة لدينا مواضيع بالمنتدى تؤمن طلبك فقط حاول البحث

لو ان الاتصال لدينا جيد لقمنا بارشادك للرابط لتقليص فترة البحث حاول البحث في مواضيع مخرج الطابعة وان لم تجد طلبك فنحن بالخدمة

وكمثال هناك مشاركة حول ربط جرس مدرسة بمخرج الطابع وكذلك تشغيل 8 ريليات على مخرج الطابع وغيره لكن كن حريصا جدا من معلوماتك قبل

القيام بالتوصيل حرصا على سلامة مخرج الطابعة وسلامتك ايضا في حال استخدام 220 فولت

بارك الله بك

ماذا تقصد برسومات لغير المتخصصين

بالتأكيد انت ترى المكونات بطريقة وانا بطريقة اخرى مثلا الترانزستور له اشكال عديدة

لذلك هناك رسومات قياسية اذا ارد ان تفعل شئ يجب ان تتعلمه

السلام عليكــم ورحمـة الله وبركاتــه ،،

اخي الكريم انت صريح بقولك وهذا يبيح لنا ان نقول لك وفقك الله في ماتريد ان تعمل فقط اريد ان الفت انتباهك لامر نرجوا منك تقبله انت تقول لم تستطع فهم المخطات

هذا ليس عيب في الوقت الحاضر ولكن ستجده عيب في المستقبل ان كنت تريد الدخول في هذا المجال يمكنك ببساطه انشاء علاقة صداقة مع من هم حولك ولهم خبرة في هذا المجال قدم لهم نوع من المعرفة التي تملك مقابل كسب معرفتهم بالاضافة للدراسة والخوض بهذا المجال وبعد فترة ستجد انك تسير نحو الامام وتذكر ان العلم بحر

لكي تقوم بذلك نقدم لك مخطط بسيط واتمنى ان لا يكون فيه تعقيد وان لزم شرح حول اخذه من من حولك وحاول ان لا تفعل اي شيء دون التاكد والوثوق بان كل شيء

صحيح

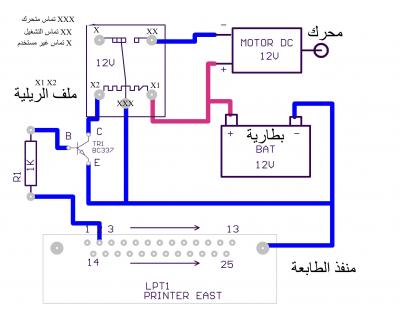

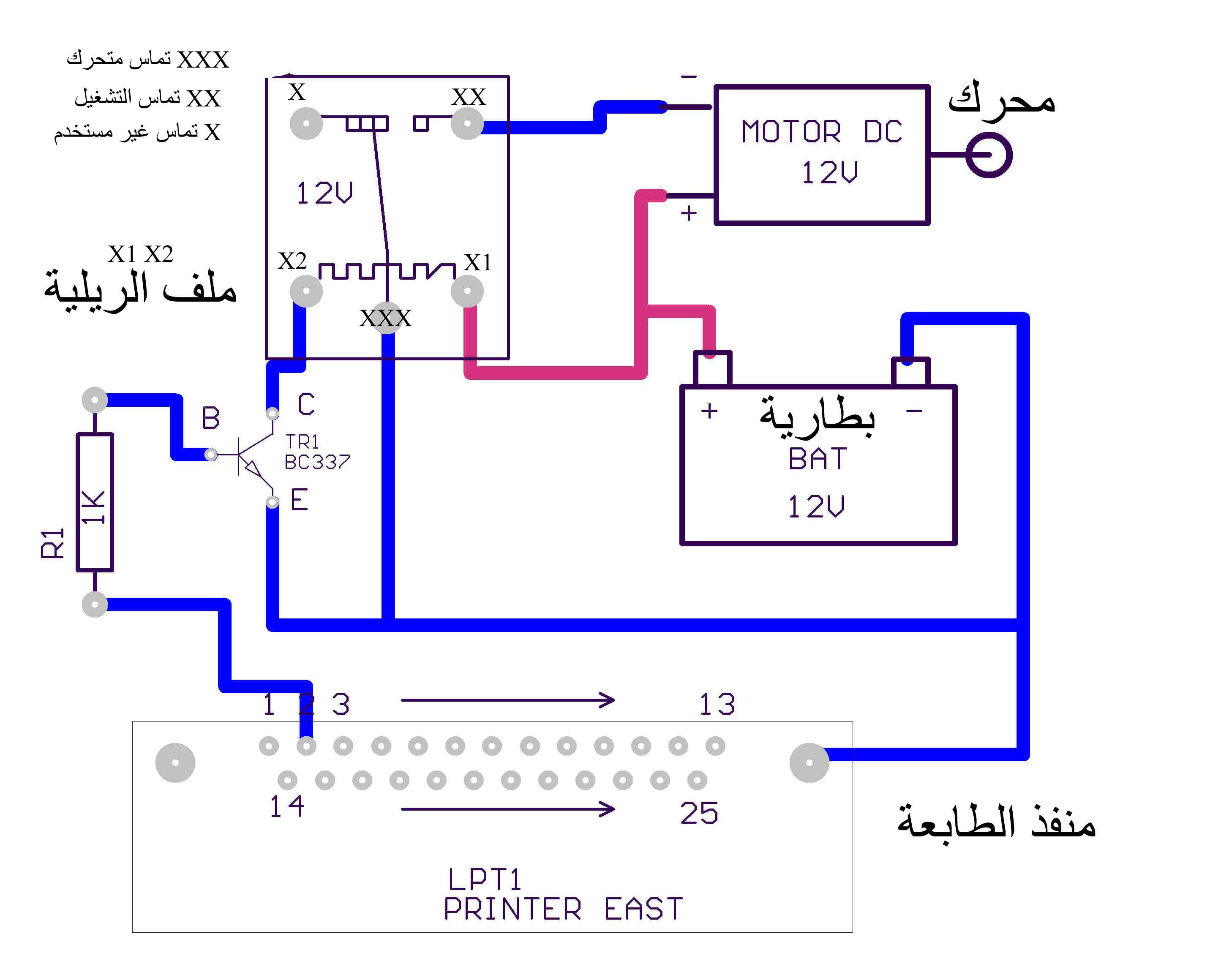

في الصورة المرفقة ريلية وبطارية ومقاومة اجعل قيمتها باحد القيم من (1كيلو كحد ادنى والمفضل ان تكون اكبر من ذلك اي 3.3 كيلو او 4.7 كيلو جرب ذلك كما انه تم استخدام ترانزستور من نوع (BC337 )(NPN

لاحظ ان القطب السالب مربوط بجسم مخرج الطابعة لتسيهيل رسم الدارة كما ان المحرك فولته مناسب لفولت التغذية وكذلك فولت ملف الريلية

وفقك الله

هذه هى الطريقة التى يتحدث عنها - - - - - - - - - - - - - - - - - -^
