ارجو المساعدة العاجلة جزاكم الله خير
Design a 4 bit counter (0000 to 1111 then back to 0000 and repeat) using all different types of flip-flops (i.e: meaning your logic circuit for the counter should contain the2 different flip-flops (2 D and 2 JK)).. Simulate your design and display it using two - 7 segment display
هذي الدائرة اللي سويتها
بس سؤالي كيف اوصل الدائرة مع اثنين من الـ 7segment
اخي الكريم بصراحة للاجابة عن مثل هكذا سؤال يجب ان نرسم الدارة وتجربتها ثم تقديمها ثانية ولانك تستخدم برنامج وربما لانملكه لذا الجواب
هو كالتالي ابحث عن بيانات اي عداد تصاعدي مثال ذلك ( ( TTL ( 74LS90) ستجد المخطط الداخلي له وبه شرح بالتسمية لكيفية الوصل
نتمنى لك التوفيق
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 8 يونيو 2009 في 17:14
بصراحة لم اكن لارد على موضوع لانى كنت راه طالب يحاول البحث عن الاجابة فى الخارج وبذلك يكون الموضوع مخالف لقوانين المنتدى
لكن بما انك حاولت
انا عندى امتحان فى نفس المادة غدا واخذت سؤالك كتمرين وصممت العداد بطريقتين jk , d ومرة T , jk , d
سأرفق احداهم الابسط ان شاء الله

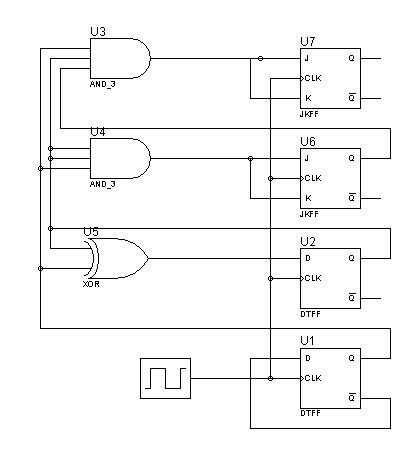

هذا التصميم كما فهمت من السؤال باستخدام 2 d و 2 jk
ويمكننى ان ابعث لك ملف ال simulation على proteus اذا اردت ذلك
بخصوص ال seven segment يمكن اضافة seven segment decoder على الخرج وبعد ذلك وصله ب 7s display
تم تعديل هذه المشاركة بواسطة حريف برمجة في 8 يونيو 2009 في 18:15
مبارك لشعب تونس
مشكوررررين جزاكم الله الف خير
بس لسه مافهمت معليش تحملوني يعني تصميم فين الخطا فيه
حاولت بس ماضبط
اخي يبدو انك على الشبكة الان حول التعرف على بيانات محتوىالمجمع (7490) كماذكرت لك اومحتوى اي عداد تصاعدي في بيانات
الشركة يظهرون مما يتالف كاجزاء من خلالذلك تحصل على رسم قم بالرسم كماهو في البيانات ستحصل في النهاية على فكرة تشكيل
اساس العداد التصاعدي وبالمقارن ستكتشف ان كان عملك به خطا ام لا يجب رسم المخطط في البرامج التي نستخدمها واختبار الرسم لنتمكن من معرفة
ان كان فيه خطا ام لا فانا مثلا استخدم بروتس 7.4 هل انت تستخدمه
وفقك الله
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 9 يونيو 2009 في 00:23
اقتباسويمكننى ان ابعث لك ملف ال simulation على proteus اذا اردت ذلك
ياريت أخي حريف.
هذا ملف ال simulation على proteus
اخ نبيل السؤال عن طريقة التصميم وبنية العدادات وليس عن بيانات او رسم لواحد تجارى
فهو سؤال تقريبا دراسى والا لما الفائدة من استخدام jk و d فى نفس الوقت
مبارك لشعب تونس
حريف برمجة كتب:هذا ملف ال simulation على proteusاخ نبيل السؤال عن طريقة التصميم وبنية العدادات وليس عن بيانات او رسم لواحد تجارى
فهو سؤال تقريبا دراسى والا لما الفائدة من استخدام jk و d فى نفس الوقت
الاخ حريف برمجة ارجوا ان لا تقوليني ما لم اقله اني عرضت على الاخ السائل ان يرى محتوى المجمع من الداخل كاجزاء ومفردات مكونه له اي كيف يبني فكرة العداد لخانة واحد ويعرف عن قرب كيف تم ربط البوابات والقلابات بعضها البعض ليتم الحصول على فكرة العد انا لم اقدم له فكرة تجارية ابحث عن محتوى المجمع لتدرك ان به مااقول
لو طلب الاخ عداد جاهز لنظرت الى الامر على انه تجاري وهذا لم يصرح به فقط يريد كيفية بناء العداد وكيفية الربط مع وحدة الظهار التي قدمها هل اطلعت على محتوى المجمع هل هو لا يعطي فكرة لطالب فكرة عكس ما طلب اطلع ثم اثبت انني وجهته لفكرة تجارية ولعلك ستلاحظ ذلك من خلال الملف المرفق
وفقك الله
تعديل لاضافة مرفق
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 9 يونيو 2009 في 17:36
اقتباسفهو سؤال تقريبا دراسى والا لما الفائدة من استخدام jk و d فى نفس الوقت
اقتباسdifferent flip-flops (2 D and 2 JK))
مبارك لشعب تونس
مشكورين كل اللي ردوا معليش ماقدرت اتابع الموضوع لانقطاع الاتصال
جزاكم الله خير
