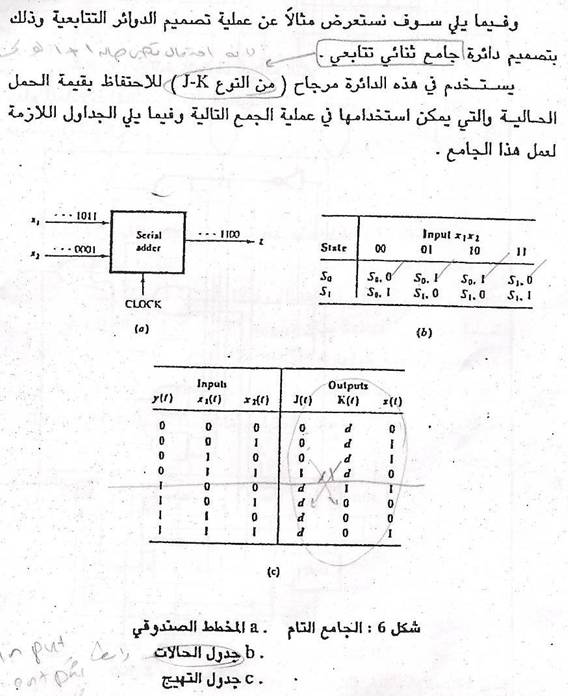

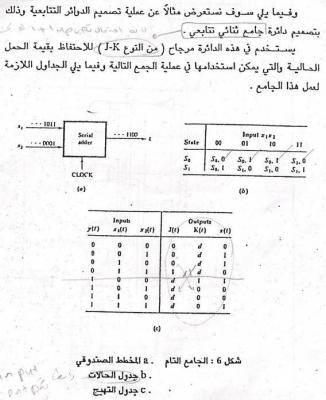

أريد شرح الجامع الثنائي التتابعي

طبعا حالة المسجل

jk

تعتمد على الحالة السابقة عندما تكون قيمة

j = 0

k= 0

لايحدث تغيير فى قيمة

Q

وعندما تكون قيمة

j = K = 1

يتم عكس قيمة

Q

لو كانت الحالة السابقة تساوى صفر تتحول الى واحد منطقى والعكس

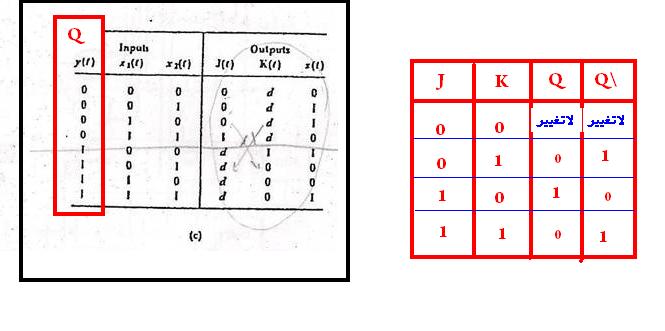

فى الجدول السابق تم ادخال المسجل

jk

فى التصميم ليقوم بحفظ الحامل وادخالة فى عملية الجمع التالية

رمز لخرج المسجل بالرمز

y(t)

=======================================

X(t) output

هى عبارة عن حاصل جمع

x1 , x2

0+0 = 0

0+1 = 1

1+0 = 0

1+1 = 10 =====> x(t) output = 0 y(t) should be = 1

وحتى تكون قيمة

Y = 1

يجب

ان تكون قيمة

j = 1

بغض النظر عن قيمة

k = don't care

وذلك لان

if K = 0

so j = 1 k= 0 therefore y = 1

if K = 1

so j = 1 K = 1 therefore y = 1

that why we said K = d (don't care)

-------------------------------------

فى الحالة رقم سته

نحن نريد حفظ القيمة

y = 1

يمكننا ان نجعل قيمة

j = 1

و

k = 0

سوف يكون الحل صحيح ولكن غير هندسى لان ذلك سوف يكلف المزيد من البوابات المنطقية فى التصميم

لذلك

نفعل الاتى نبحث عن طريقة اخرى تعطينا قيمة

y(t) = 1

مع العلم ان الحالة السابقة

y(t-1)= 1

فاذا قمنا بجعل القيمة

k= 0

و

j = 0 or 1

سوف يكون الناتج

y (t) = 1

وذلك لان

k = 0 and j = 1 y(t) = 1

also

if

k = 0 and j = 0 y(t) = 1 because y(t -1) = 1

وبما ان

j

يمكنها ان تعطينا نفس الناتج اذا كانت تساوى صفر ااو تساوى واحد

لدلك

نقول ان

j = d (don't care)

--------------------------------------------------------------

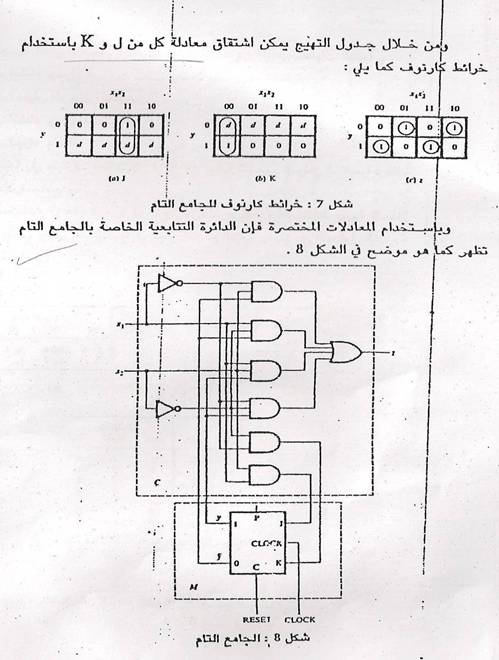

اما بالنسبة لاختصار الدوائر ورسم الدائرة فهو ايضا امر سهل ولكن من الافضل ان تسالى اى استاذ فى الجامعة لان الشرح بالكلام اسهل من الكتابة

-----------------------------------------------------------------
