[تنبيه - عنوان غير مناسب : ]الحقوني ياجماعة انا مقابل مشكلة جمدة جدا وكدة مشروع تخرجي باظ ارجوكو سعدوني مش عرف اعمل اية

بدأه elrwsh في 16 أبريل 2009 · 6 رد · 1,546 مشاهدة · في الميكروكنترولر (المتحكم) و الدوائر الرقمية و المنطقية
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

الحقوني ياجماعة انا مقابل مشكلة جمدة جدا وكدة مشروع تخرجي باظ ارجوكو سعدوني مش عرف اعمل اية القصة كلها انا بعمل مشروع تخرج روبوت مراقبة ودورت كتير عن دواير توجية ولا قيت اخيرا الديرة الي فيها ال Ic رقم PIC16f630 والمشكلة اني مش عارف ابرمجها وبا التحديد مش عارف ادخل البرمجة عليها وكل مدخل البرمجة عليها ياولي فية غلط زنا مش عارف العيب من البرنامج ولا من البيك PIC16f630 ولا منين ولا من وحدة البرمجة مع العلم اني لسة جديد في الميكرو كنترول يعني هاوي ارجوكو سعدوني لاني مش عارف اعمل اية ومفيش وقت اغير مشروعي والبرنامج نصة اني ممكن عن طريقة التحكم في توجية الروبوت عن طريق الانفرا ريد IR ارجوكو سعدوني بجد.

ودي صور لكل حاجة والمشاكل الي انا بواجها:

الصورة الاولي لوحدة البرمجة الي بستخدمها


الصورة التنية والبيك متوصل علي الوحدة


الصورة التلتة للبرنامج الي استخدمتة لادخال البرمجة للبيك


الصورة الربعة ودي الرسالة الي بتظهرلي لمي بحالول ادخل البرمجة علي البيك مش فاهم بقي كدة في اية


ودي اخر حاجة عندي وارجوكو تسعدوني و البرمجة الي انا عايز انزلها علي البيك موجودة في المرفقات وشكرا علي المساعدة مقدمان.

________________.zip

#2

تظهر هذة الرسالة عند فشل البرنامج المستخدم فى برمجة البيك فى التواصل مع البيك و ذلك قد يكون لأحد الاسباب التالية :

1- اتجاة البيك : حيث ان البيك لة اتجاة معين فى التركيب ولايمكن عكسة

2- قد تكون وضعت البيك فى موضع خاطىء على قاعدة الآى سى (zif socket) بسب خطأ فى عد الاطراف

3- المفتاح الموجود فى دائرة البرمجة يستخدم لبرمجة البك 40 طرف او فى برمجة الانواع الاخرى من البك وفى حالة جعل المفتاح على ال40 طرف واستخدامة مع نوع اخر يتسبب فى تلف البيك

قم بالتأكد من السابق وحاول استخدام برنامج icprog وعرفنا الاخبار

تم تعديل هذه المشاركة بواسطة ramysarwat في 16 أبريل 2009 في 12:47

http://www.hostingcore.net
#3

اولا شكرا علي الرد بس انا حولت ادخل البرمجة من علي هذا البرنامج وهو لية اصدارتين عندي والاصدرتين فشلو ومع المرفقات مملف بيشرح الاطراف علي السوكيت واذاي احط البيك عليها ممكن تشفها وتعرفني معلش انا اسف علي الازعاج

و السؤال هو ممكن يكون البرنامج غلط ويريت لو في طريقة تعرفني ازاي اعرف لو البرمجة غلط معلش انا لسة مبتداء واسئلتي غريبة شوية

وهل ممكن تكون الرسالة دي نتيجة ان البيك تالف

وشكرا علي المساعدة.

PIC_Eeprom_manual.pdf

تم تعديل هذه المشاركة بواسطة elrwsh في 16 أبريل 2009 في 14:25

#4

مبدئيآ هذة الرسالة ليس لها اى علاقة بكود البرنامج الذى كتبتة وانما هى كما اخبرتك بسبب فشل البرنامج الخاص ببرمجة البيك فى التخاطب مع البيك

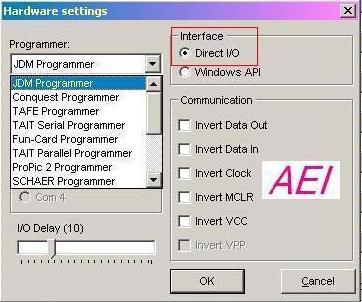

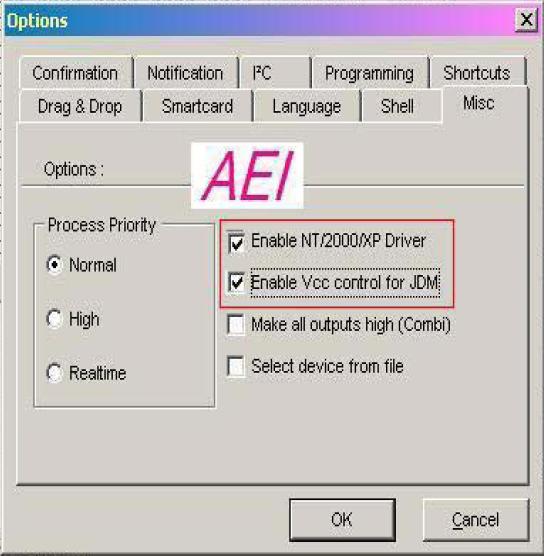

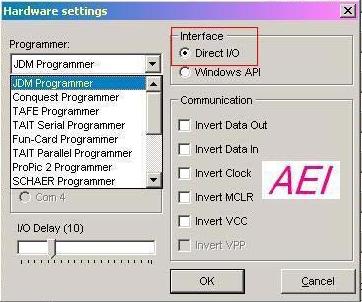

اما بالنسبة لبرنامج ال icprog فلة اعدادات معين يجب عملها حتى تستطيع استخدامة مع المبرمجة من نوع jdm التى لديك هذة الاعدادات هى

1-


2-


اما بالنسبة لسبب المشكلة لديك فذلك لان مبرمجة الjdm لا تدعم البيك PIC16f630 حيث ان المبرمجة تدعم انواع البيك التالية


اقتباس

PIC12F629/675, PIC16F630/676

Apply Vpp first

JDM Programmer can program these devices well, but can not read/verify/erase when configuration word is set to both "INTOSC oscillator" and "MCLR function is internally disabled"

The following is the quotation from "PIC12F629/675/PIC16F630/676 Memory Programming".

The Program/Verify mode is entered by holding pins clock

and data low while raising MCLR pin from VIL to VIHH

(high voltage). Apply VDD and data.

تم تعديل هذه المشاركة بواسطة ramysarwat في 16 أبريل 2009 في 17:13

http://www.hostingcore.net
#5

الأخ الكريم/الأخت الكريمة

السلام عليكم ورحمة الله وبركاته

مرحباً بكم في منتدى الفريق العربي للبرمجة

نود تنبيهك أن العنوان غير مناسب.

الرجاء اختيار عنوان مناسب أكثر في مواضيعك القادمة، وهذا بمثابة إشعار للأهمية.

وفي حال التكرار سيتعرض موضوعك للإغلاق والحذف!!!

قواعد المشاركة

/index.php?showtopic=29343

شاكرين لكم حُسن تعاونكم

لا إله إلا الله محمد رسول الله

アッラー以外に神はなし。ムハンマドはアッラーの使徒である

#6

مانوع الكرستالة الاتى تستخدمها؟??

هل MCLR مفعلة ام لا ؟??

-------------------------------------------

حاول ان تضبط الاعدادات بهذة الطريقة

XT or HS

MCLR enable

------------------------------------------

jdm يستطيع برمجة PIC16f630

لكن فى بعض الاحيان لايستطيع قراءته

حاول ان تلغى عملية ال Verifying

وان تقوم بتجربة الدائرة فور الانتهاء من البرمجة حتى تتاكد من ان الكود قد نزل فى البيك دون الدخول فى دوامة ال Verify

بالتوفيق

عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.‏

#7

.اولا انا متاسف جدا علي هذا العنوان وارجو المعزرة اذا كان عنوان موضوعي اساء الي المنتدي واكرار اعتزاري مرة اخري لادارة المنتدي

ثانيا: اشكر كل من ساعدني في حل هذة المشكلة وبالاخص

الاستاذ ramysarwat

و

الاستاذ محمد الامين

الحل للافادة هو عدم مطابقة كبل التوصيل مع الدائرة حيس انة من المفترد التوصيل مع الدائرة كبل rs232 pin To Pin وكان الكبل الذي املكة غير ذالك كاتن من النوع Cros اي مختلف عن النوع المطلو والحمد الله بعد تغير الكبل تم مبرمجتة والحمد الله واشكل كل من ساعدني مرة اخري.
