أسئلة في المنطق وتصميم الدارات

بدأه توشيبا في 19 مارس 2009 · 4 رد · 2,170 مشاهدة · في الميكروكنترولر (المتحكم) و الدوائر الرقمية و المنطقية
مشاركة: واتساب X فيسبوك تيليجرام
#1 صاحب الموضوع

بصراحة الدكتورة عطتنا هذا السؤال وانا مو فاهمته

فالله يعافيكم ابي شرح للسؤال

وبعدين ايش سالفة هذا ال2

A black box below has 3 digital inputs (a, b, c) and one digital output F.

The output should be "1" if (a,b,c)2 has an odd number of 1 "0" otherwise.

a. List the truth table of the function F.

b. Give the algebraic equation of F.

c. Draw the logic diagram of the black box C with the least possible number of gates

d. By using only circuits C, give the circuit of the below function G

G= AÅBÅCÅDÅEÅFÅGÅH

#2

أيضاً منطق :) وليس أسمبلي

والـ black box هو دارة XOR

سالفة الـ 2 أختي، القصد منها التمثيل الثنائي (a,b,c)2 يعني القيم a,b,c ستكون إما 0 أو 1 ونتيجتها إما 0 أو 1

الباقي عليك وضع محاولاتك فيه فالمنتدى ليس لحل الواجبات.

ملاحظة: دارة XOR يمكن تشكيلها من 4 دارات NAND أو 5 NOR إن لم تتوافر كدارة كاملة.

Do as I say, not as I do

We are Anonymous. We are Legion. We don't forgive. We don't forget

#3

يعني انا فهمت من السؤال انو يطلع بالتروث تيبل واحد اذا كان العدد فردي وغير كذا صفر

#4

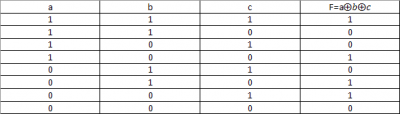

اعمل ال Truth table من 0 الى 7 ثم ضع 1 بالخرج اذا كان الرقم الداخل odd وصفر اذا كان غير ذلك ومن جدول الحقيقة وبالستخدام خرائط كارنوف يمكنك اختصار الدالة وتحصل على الصندوق الاسود

لا اعرف بعد ذلك فأنا لست متخصص لوجيك

موقع البرنامج

مبارك لشعب تونس photo-thumb-42837.png

#5

يعني مش اختراع


Do as I say, not as I do

We are Anonymous. We are Legion. We don't forgive. We don't forget
