نظام تشغيل عربى للانظمة المدمجة

ممتاز جداً جداً..

افهم من كلامك أنك تريد تصميم نظام تشغيل مُضمَّن ؟ (Embedded Operating System).

سؤال آخر، ماهو نوع موديول Wi-Fi الذي تستخدمه؟

ما اللغة (ماللغه) التي قمت بإستخدامها (بستخدامها)

هل نستطيع المشاركه معك في المشروع بالكود ؟

رائع !

رائع وفقك الله لتكميل الافكار

رائع جدا

اظن ان القسم اكتسب خبيرا فى مجال embedded system

ربنا يوفقك واتمنى ان تشاركنا الافكار والتصميم

بالتوفيق

الموضوع غير واضح اخى

هل أنت (انته) عملت نظام تشغيل ؟؟؟؟؟

ام انك قمت بالتعديل على كيرنل لنظام تشغيل أخر لتضيف له النكهه العربيه وبعد ذلك قمت

بعمل ال compile

ونزلته على الميكرو

انا فى مشروعى استخدم اللينوكس

لكن انا بستخدم الكرنل فقط وأضيف (وباضيف) عليه بعض (بعد) البرامج التى أحتاجها اثناء الكومبيل

بعد ذلك أنزله (بانزله) على الميكرو

فارجوا انك توضح اكتر

ويكون فيه تواصل بيننا لانه اظننا ماشيين فى طريق قريب من بعض :wub:

الأخ eng.omar1987 إذا كان لديك مقالات في هذا المنتدى عن أعمالك في هذا الخصوص فأرجو تزويدي بها، وإذا لم يكن كذلك فأرجو نصحي بمراجع أو معلومات حول نفس العمل الذي تقوم به (أي استخدام الكرنل وإضافة عليه البرامج المختلفة)، ومع أي متحكمات تستخدم هذا الأمر. ولك الشكر.

math.sy كتب:

ممتاز جداً جداً..

افهم من كلامك أنك تريد تصميم نظام تشغيل مُضمَّن ؟ (Embedded Operating System).

سؤال آخر، ماهو نوع موديول Wi-Fi الذي تستخدمه؟

هو ممكن تقول عليه نظام مضمن لكن اكيد غير تقليدى لن المايكرو كنترولر

pic16fxxx

كلها لاتحتوى على نمط المشرف

superviser mode

لذلك ما اعتقد اى نظام مدمج معقد نوعا ما مثل اللينوكس او الوندوز سى اى يمكنه العمل داخلها

ما احاول فعله هو استخدام الذواكر الخارجية لتحميل اكثر من برنامج عليها ومن ثم معالجة هذه البرامج بصورة ممتالية ومحاولة انشاء بئية برمجية مطورة ولو قليلا تسهل على المبرمج انشاء تطبيقات معقدة دون عناء يذكر

الموديول هو

هو عبارة عن ال اس اى هاردوير برتوكول استاك :) مجرد ماتوصلها عن طريق الايثرنت راع تدخل الانترنت مباشرة :) :wub:

rewsh كتب:

ماللغه التي قمت بستخدامها

هل نستطيع المشاركه معك في المشروع بالكود ؟

انا استخدمت السى ولكن كان لابد من استخدام الاسمبلى داخل السى

ان شاء الله برفع الكود قريب

احمد صالح كتب:

رائع !

:ty:

نبيل سيد طه كتب:

رائع وفقك الله لتكميل الافكار

شكرا لك , ان شاء الله يكتمل المشروع بمشاركة الجميع

eramax كتب:

رائع جدا

اظن ان القسم اكتسب خبيرا فى مجال embedded system

ربنا يوفقك واتمنى ان تشاركنا الافكار والتصميم

بالتوفيق

شكرا لك اخى ان شاء الله سوف احاول تحديث الموضوع بقدر المستطاع

:blush:

eng.omar1987 كتب:

الموضوع غير واضح اخى

هل انته عملت نظام تشغيل ؟؟؟؟؟

ام انك قمت بالتعديل على كيرنل لنظام تشغيل أخر لتضيف له النكهه العربيه وبعد ذلك قمت

بعمل ال compile

ونزلته على الميكرو

انا فى مشروعى استخدم اللينوكس

لكن انا بستخدم الكرنل فقط وباضيف عليه بعد البرامج التى أحتاجها اثناء الكومبيل

بعد ذلك بانزله على الميكرو

فارجوا انك توضح اكتر

ويكون فيه تواصل بيننا لانه اظننا ماشيين فى طريق قريب من بعض :wub:

انا استخدمت المايكرو

pic16f819

حسب الداتا شيت

لايمكن استخدام زاكرة برنامج خارجية وليس لدية نمط تشغيل

supervisor mode

بالطبع لايمكن اخذ نظام تشغيل وعمل تعديل علية وتشغليه كنظام تشغيل داخل هذا المايكرو

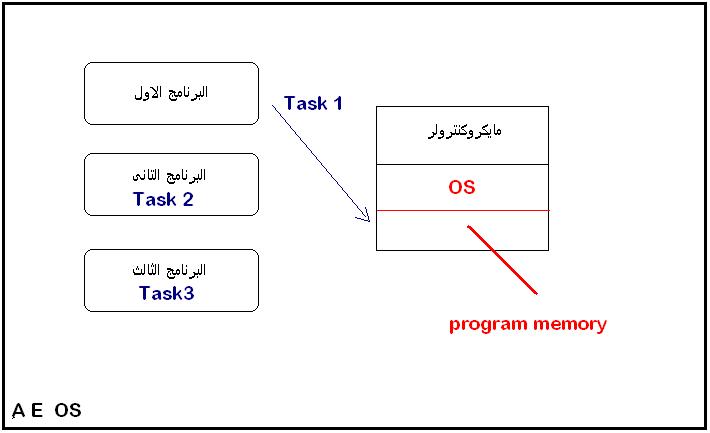

فكرتى تكمن فى تصميم نظام تشغيل يتمكن من تحميل ال

OP code

التابع للبرامج المستضافة من الزواكر الخارجية وارسالها الى ال

instruction reg

راجعت معظم التصميمات الداخلية للبيك 16 ووجدت ان مخاطبة ال

instruction reg

مباشرة مستحيلة لان هذا المسجل بالذات مربوط مع الذاكرة البرنامج الداخلية

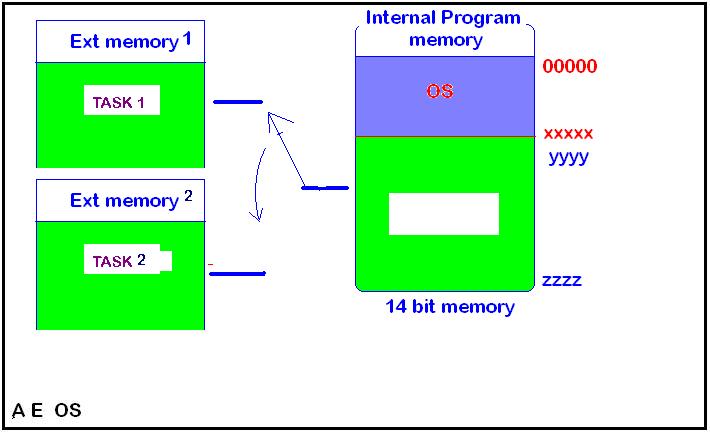

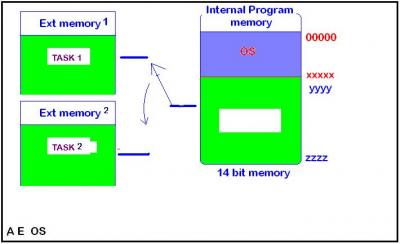

لذلك لجات لفكرة بديلة وهى تكمن فى تخصيص مساحة داخل الزاكرة الداخلية وتركها فارغة

يقوم نظام التشغيل بتحميل الاوبكود من الذاكرة الخارجة مباشرة الى هذه المنطقة المحجوزة وارسال عداد البرنامج لهذة المنطقة لتنفيذ ال

task

كما فى الرسم التالى

طبعا هذه الطريقة بطيئة نوعا ما

وتحتوى على كثير من المشاكل واهمها مشكلة التعليمة

call

اذا كان العنوان المطلوب لم يتم تحميله بعد على ذاكرة البرنامج من الذاكرة الخارجية :S

اى افكار ؟ اقتراحات؟؟ حلول؟؟

.....يتبع

يعنى اخى معنى كلامك

انك موصل اكتر من ذاكره خارجيه كل واحده عليها برنامج محدد يمثل تاسك

ويقوم الميكو بالأختيار بينهم ويقوم بعمليه ال

multi tasking

??

ولكى يقوم البرنامج بتنفيذ البرنماج الاول مثلا يقوم بتحميل اول عنوان موجود فيه وياخد الاوب كود ويضعه فى الذاكره الفارغه الموجوده داخل الميكرو

ويبدا بتنفيذ الأمر

بعد ذللك ياخد الأوب كود لاول امر فى البرنامج التانى ويبدا تنفيذه وهكذا ؟؟؟

هل الى انا فهمته كده صح ؟؟؟

اذا كان صح ??

بنفس الأسلوب استطاع لينوس تروفالدز عمل اللينكس

بالظبط كان عامل اتنين بروسيس واحده تطبع حرف

a

والتانيه تطبع حرف

b

وبدا عمليه طباعه كل حرف عن طريق الأختيار بين كل بروسيس

عن طريق عمل

schedule

واستطاع بعدها تشغيل عده برامج وهكذا حتى وصل للينوكس :lol:

المهم انا عاوز افهم ايه مشكلتك بالظبط ؟؟

انته بتقول

اقتباس

ذا كان العنوان المطلوب لم يتم تحميله بعد على ذاكرة البرنامج من الذاكرة الخارجية :S

اى افكار ؟ اقتراحات؟؟ حلول؟؟

انا مش فاهم قصدك فى الحته ديه ممكن توضح أكتر ؟؟

wow

فعلا رائع

انا اريد منك خدمة

شاشة ال LCD التى استخدمتها اريد تفاصيل عنها وطريقة العمل بها ومن اين حصلت عليها هل اشتريتها ام فككتها من جهاز قديم

يعنى اريد بعض ال Tutorials عنها

اقتباس

اذا كان العنوان المطلوب لم يتم تحميله بعد على ذاكرة البرنامج من الذاكرة الخارجية

اليس هناك اجراء مسؤول عن عملية التحميل فى نظام التشغير

الا تستطيع ان تخزن العنوان فى Register ما او فى مصفوفة متغيرات لعناوين البرامج المحملة , مجرد اقتراح :D

هوه الحل الى انا شايفه ممكن يتعمل

انه يعمل pointers بعدد البرامج الى عنده وكل pointer يحتوى على عنوان اول امره فى كل برنامج

وبكده ممكن ياخد محتوايت ال pointer التى هى op code وومكن يعمل بعد كل عمليه نقل لل opcode من ال external memory ويعمل عمليه dealy صغيره قبل تنفيذ ال opcode

بس كده

اتمنى يكون ده حل لمشكلتك واتمنى تشركنا معاك اكتر ....

eng.omar1987 كتب:

المهم انا عاوز افهم ايه مشكلتك بالظبط ؟؟

المشكلة فى كالتى

يتم تحميل مجموعة من الاوبكود من الذاكرة الخارجية الى ذاكرة المايكرو الداخلية

وليس اوبكود واحد

عند التنفيز يقوم نظام التشغيل باعطاء قيمة لعداد البرنامج تحتوى على موقع اول اوبكود مسجل فى البرنامج المستضاف فى الذاكرة الداخلية لتنفيز الكود الذى تم تحميلة

فى الذاكرة الداخلية

التعليمةCall

تكون متبوعة بالعنوان الذى يذهب الية عداد البرنامج ولكن هذا العنوان يكون صحيح فقط اذا تم تحميل البرنامج فى ذاكرة البرنامج الداخلية كاملا وعن طريق العنونة الافتراضية الصحيحة

فى حال وجود نظام تشغيل يشغل العناوين الاولة من الذاكرة الداخلية سوف تختلف عملية العنونة الناتجة عن المجمع عن العنونة التى يعطيها نظام التشغيل لمواقع الاوب كود داخل الذاكرة

فبالتالى التعليمة كوول سوف تزود عداد البرنامج بعنوان خاطىء

هذه المشكلة باختصار :blush:

حريف برمجة كتب:

wow

فعلا رائع

انا اريد منك خدمة

شاشة ال LCD التى استخدمتها اريد تفاصيل عنها وطريقة العمل بها ومن اين حصلت عليها هل اشتريتها ام فككتها من جهاز قديم

يعنى اريد بعض ال Tutorials عنها

اليس هناك اجراء مسؤول عن عملية التحميل فى نظام التشغير

الا تستطيع ان تخزن العنوان فى Register ما او فى مصفوفة متغيرات لعناوين البرامج المحملة , مجرد اقتراح :D

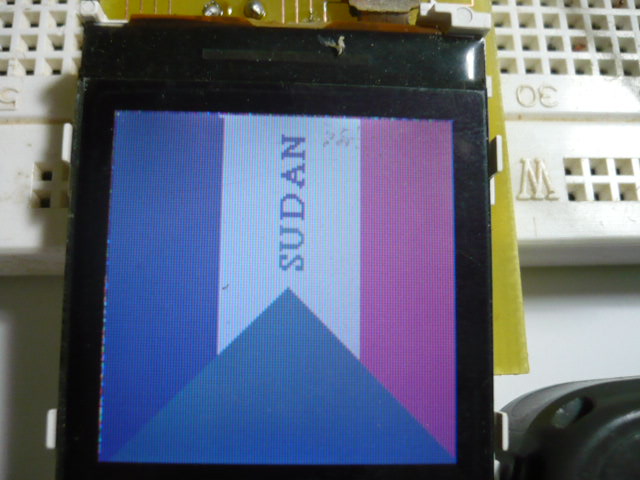

بخصوص الشاشة فهى شاشة نوكيا 3200

وفى مقولة بتقول ان نفس الشاشة بتشتغل على 6100

عموما لها نوعين من الكنترولر واحد من انتاج فلبس والاخر ابسون على ما اعتقد

انا استخدمت الشاشة التى تحتوى على كنترولر فيلبس

الداتا شيت مرفقة

تحتوى على جميع المعلومات عن طريقة الاستخدام

----------------

حريف برمجة كتب:

اليس هناك اجراء مسؤول عن عملية التحميل فى نظام التشغير

الا تستطيع ان تخزن العنوان فى Register ما او فى مصفوفة متغيرات لعناوين البرامج المحملة , مجرد اقتراح :D

OS is a homemade still pretty much under construction :S

phlips_lcdPCF8833_1.pdf

لسة مش فاهم

المهم لو الخطأ فقط فى تعليمة call فيمكن وضع هذه التعليمة مع اى operand عشوائى فى مكان ثابت فى ذاكرة الميكرو

ما فهمته منك ان هناك برنامج ما فى الميكرو يقوم بتحميل برنامج التطبيق Application من الذاكرة الخارجية الى الذاكرة الخاصة بالميكرو وبالتأكيد هذا التطبيق يعرف اين قام بتحميل التطبيق اى عنوان اول تعليمة له

يمكن لهذا البرنامج الصغير بعد الانتهاء من تحميل التطبيق من على الذاكرة الخارجية ان يقوم بكتابة عنوان هذا التطبيق الجديد فى ال operand لتعليمة call ثابتة المكان وبعد ذلك يقفز اليها

لو فكرت فيها قليلا لربما وجد الحل تافة كثيرا ما يحدث معى مثل هذا :D

_

المهم لم تجبنى فى موضوع الشاشة

انا اسف لم ارى مشاركتك الاخيرة قبل اعادة سؤالى

شكرا لك على المعومات

أخى محمد الأمين

لو أستمر هذا الموضوع و أسهبت بالشرح فيه, سوف أعدك بتثبيته و لكن فقط نحتاج منك تفاصيل أكثر

عن الدارة و عن البرنامج إلى آخره

وفقكم الله , و معذرة عن عدم التفاعل لكونى مشغول جدا هذه الأيام

والله اخى امين انا اريد تطبيق هذا المشروع فياريت لو تضع لنا معلومات كافية عن طريقة التصميم وبرمجة الاجزاء الخاصة بهذا الجهاز

وياريت كمان اسعار المكونات وخصوصا قطعة W3150A

بالتوفيق

eramax

السلام عليكم

شكرا اخي الريم على هذا الوضوع المفيد

ولكن لماذا استخدمت ميكرو كنترولر ولم تستخدم ميكرو بروسيسر علما انه افضل بالنسبة للسرعة ولمعالجة البيانات من ذاكرة خارجية وهي مجهزة بشكل افضل لهكذا انظمة

ننتظر بس معرفه المكونات واسعرها ونتمنى لك التوفيق

نور (محمد نور) كتب:

وفقكم الله , و معذرة عن عدم التفاعل لكونى مشغول جدا هذه الأيام

بارك الله فيك اخى

eramax كتب:

والله اخى امين انا اريد تطبيق هذا المشروع فياريت لو تضع لنا معلومات كافية عن طريقة التصميم وبرمجة الاجزاء الخاصة بهذا الجهاز

وياريت كمان اسعار المكونات وخصوصا قطعة W3150A

بالتوفيق

eramax

؟هل تريد تطبيق المشروع هذا بالنص

انا صراحة لم ارسم اى دائرة الكترونية لهذا المشروع

قمت بعمل التوصيلات مباشرة بالاستعانة بالداتا شيت للعناصر

ومن ثم كتابة البرنامج

والهدف كان شرح فكرة انشاء نظام تشغيل

سعر الشاشة الاصلية 20 دولار

ويمكن الحصول عليها من اقرب محل موبايلات

الشاشة غير الاصلية سعرها حوالى 10 دولار

ولكن كلاهما يعمل :lol:

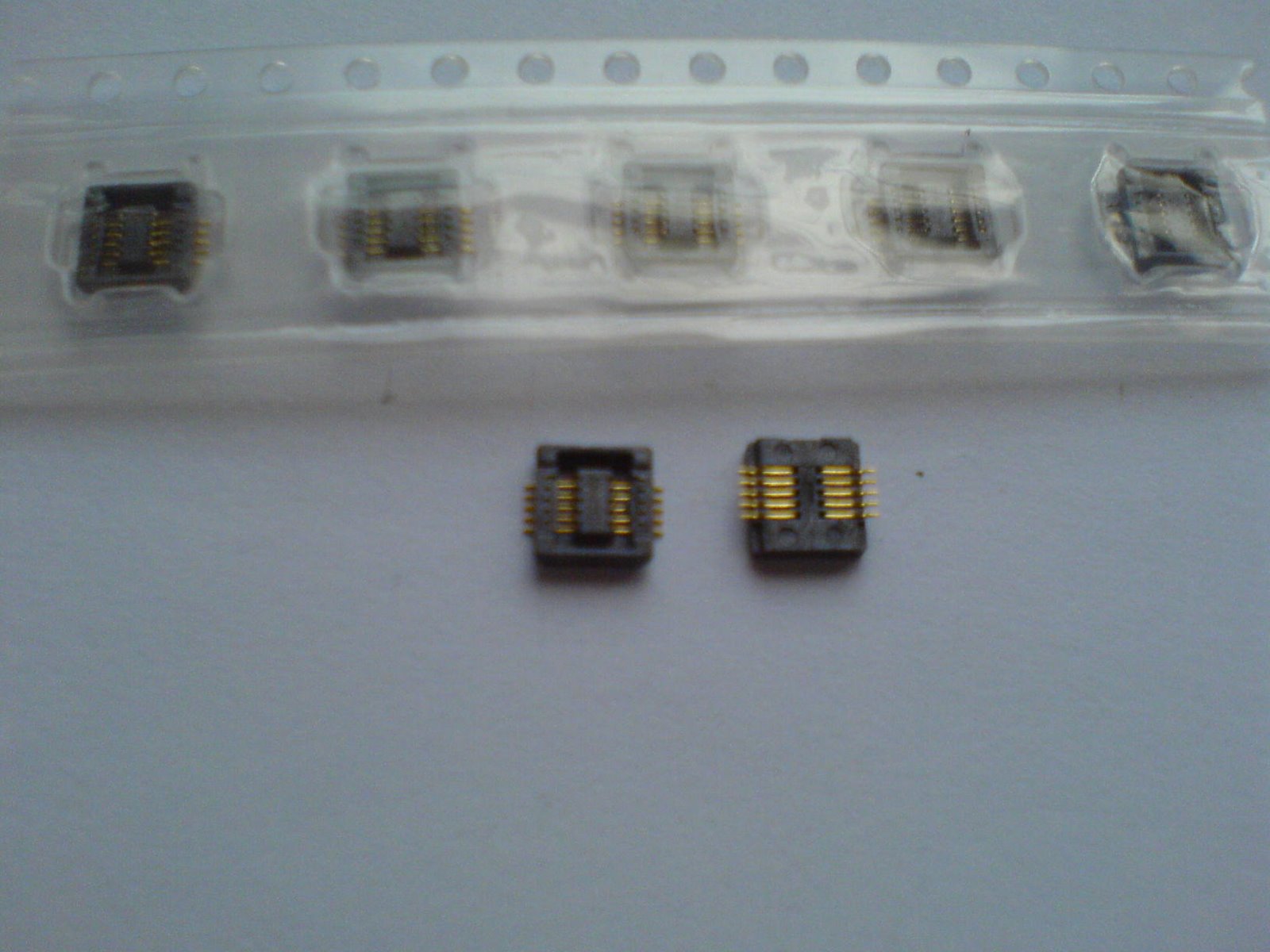

ايضا سوف تحتاج الى سوكت حتى تقوم بتركيب الشاشة علية

سوف تحتاج الى مصدرين للتغذية احدهما 3.3 فولت للشاشة

و 6 فولت للاضاءة الخلفية

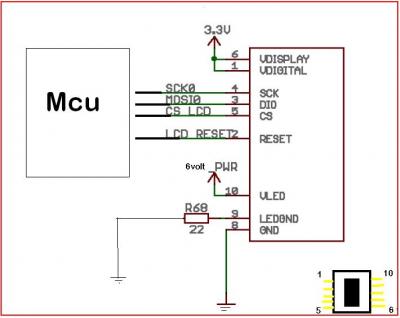

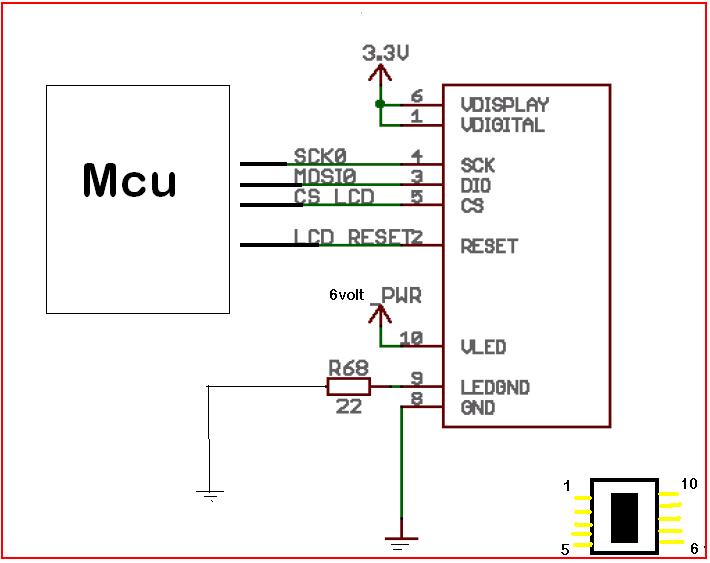

الدائرة التالية تمثل توصيل الشاشة مع المايكروكنترولر

W3150a الداتا شيت مرفقة

fadi-k كتب:

السلام عليكم

شكرا اخي الريم على هذا الوضوع المفيد

ولكن لماذا استخدمت ميكرو كنترولر ولم تستخدم ميكرو بروسيسر علما انه افضل بالنسبة للسرعة ولمعالجة البيانات من ذاكرة خارجية وهي مجهزة بشكل افضل لهكذا انظمة

نعم كلامك صحيح استخدام البروسيسر افضل بكتير

ولكن مكلف شوية :blush:

rewsh كتب:

ننتظر بس معرفه المكونات واسعرها ونتمنى لك التوفيق

الاسعار تختلف من مكان لمكان

بالنسبة للواى فاى مديول

سعرة 400 دولار انا صراحة لم اشتريه ,, استلفته من احد اصدقائى وهو كان يستخدمة فى محطة ارصاد جوى

ولكن البديل المناسب له هى الدائرة المتكاملة التى ذكرتها سابقا والداتا شيت مرفقة

وسعرها حوالى

12 دولار

http://uk.rs-online.com/web/search/searchB...archTerm=W3150A

tcp_ip.pdf

طيب بالنسبه للبرامج بتاعه الدخول على الانترنت ممكن تطرحها لاني محتاجها جدا

واشكر لك جهدك

انا ارسلت لك رساله خاصه اتمنى تشوفها ايضا

لا أمت لعالم الإلكترونيات ولا الهاردوير عموماً بصله ولكن فقط أردت تسجيل اعجابي فقط.. بالتوفيق أخي الكريم :)

rewsh كتب:

طيب بالنسبه للبرامج بتاعه الدخول على الانترنت ممكن تطرحها لاني محتاجها جدا

واشكر لك جهدك

انا ارسلت لك رساله خاصه اتمنى تشوفها ايضا

اخى اتمنى ان تطلع على الداتا شيت

لايوجد برنامج لدخول الانترنت

المديول يقوم بالعمل بالنيابة عنك لاتحتاج الى الخوض فى البرتوكولات

انت تتخاطب مع المديول عن طريق

serial port or spi

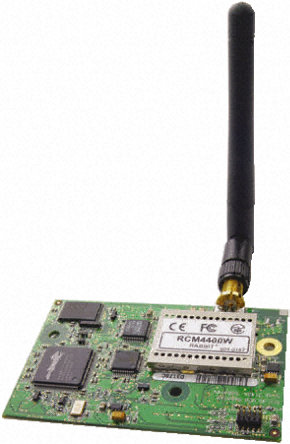

بالنسبة لل

wi fi module

يحتوى على بروسيسر رابت كما تلاحظ فى الصورة

هذا المعالج تمت برمجتة مسبقا

وتم وضع قائمة بمجموعة الاوامر للتعامل معه

يعنى انا تخاطبت مع المعالج عن طريق قائمه اوامر معينة

ولم اقم بكتابة اى كود خاص بانظمة الشبكات

على سبيل المثال

int8 incoming[50]

printf( "%s", "$www.hotmail.com/$80");

delay_ms(2000)

for(i = 0; i <= 50; i++)
{

incoming =  getc();

}

كما تلاحظ لايوجد عناء فى التعامل معة

---------------------------------------------

بخصوص القطعة

w3150a

انا لم استخدمها قط

لذلك لايوجد عندى اى كوود للتعامل معها

فقط تصفحت الداتا شيت

وفيها مشروح كل شى عن وظيفتا وطريقة استخدامها حتى كمان توجد خوارزميات تساعدك فى كتابة البرنامج

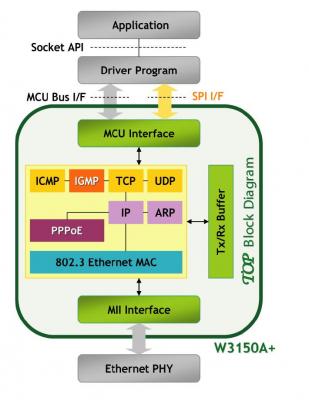

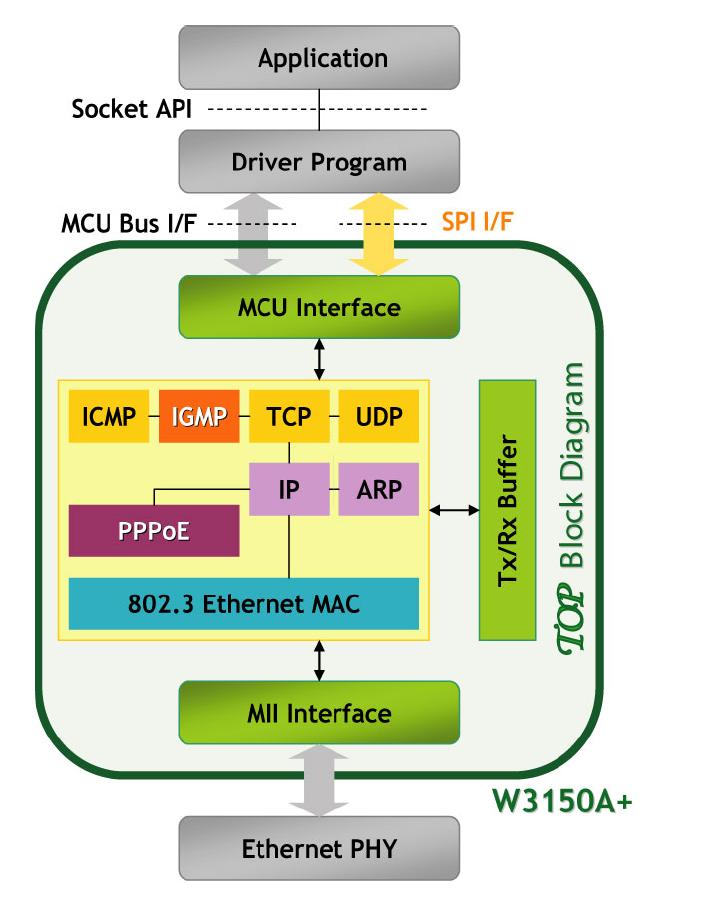

هذا اقتباس من الداتا شيت

اقتباس

Description

The W3150A+ is an LSI of hardware protocol stack that provides an easy, low-cost solution for high-speed

Internet connectivity for digital devices by allowing simple installation of TCP/IP stack in the hardware.

The W3150A+ offers a quick and easy way to add Ethernet networking functionality to any products.

Implementing this LSI into a system can completely provide Internet connectivity and process standard

protocols by significantly reducing the software development cost as well development time which is most

important in today time-to market.

The W3150A+ contains TCP/IP Protocol Stacks such as TCP, UDP, ICMP, IPv4, ARP and PPPoE protocols, as

well as Ethernet protocols such as MAC protocol. The total internal memory size is 16Kbytes, which is used

as the buffer for data transmission and receipt.

The W3150A+ provides three different interfaces like direct, indirect bus interfaces and SPI(Serial

Peripheral Interface) to connect with MCUs and standard MII(Media Independent Interface) composed of

nibble data bus to connect with Ethernet PHY devices.

The W3150A+ is a best-fitted device for embedded application including IP-Settop Box, Internet-DVR,

Internet phones, VoIP SOC chips, Internet MP3 players, handheld medical devices, various industrial system

for monitoring and metering, and any other non-portable electronic devices such as large consumer

electronic products.

Features

? Support Hardwired TCP/IP Protocols : TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet

? Support ADSL connection (with support PPPoE Protocol with PAP/CHAP Authentication mode)

? Supports 4 independent sockets simultaneously

? Not support IP Fragmentation

? Standard MII Interface for Ethernet-PHY chip

? Supports 10BaseT/100BaseTX

? Supports full-duplex mode

? Internal 16Kbytes Memory for Tx/Rx Buffers

? 0.18 μm CMOS technology

? 3.3V operation with 5V I/O signal tolerance

? Small 64 Pin LQFP Package

? Lead-Free Package

? Support Serial Peripheral Interface(SPI MODE 0, 3)

hazzoom كتب:

لا أمت لعالم الإلكترونيات ولا الهاردوير عموماً بصله ولكن فقط أردت تسجيل اعجابي فقط.. بالتوفيق أخي الكريم :)

حياك الله اخى الكريم
