ما هو الفرق بين ال Multiplexer و الdemultiplexer ؟

اخي هناك نفس السؤال في المنتدى راجع الرابط التالي

/index.php?showtopic=51281

كما بامكانك مراجعة الرابط التالي

http://en.wikipedia.org/wiki/Multiplexer

ramysarwat كتب:

ما هو الفرق بين ال multiplexer و الdemultiplexer ؟

وما هى الic's الخاصة بها ؟

وكيف يمكن استخدام كل منها ؟

تعريف ال multplexer

هو عبارة جهاز الكترونى او دائرة متكاملة تقوم باختيار خرج واحد فقط عن طريق خطوط عناوين معينة وتعرف ايضا بخطوط الاختيار وهنلك قاعدة رياضية تربط عدد المخارج مع عدد بتات العنوان وهى

عدد المخارج = 2 مرفوعه للقوى س

اما استخداماتة فهى كثيرة على سبيل المثال اذا كان لديك مايكرو كنترولر لدية ستة مخارج فقط هذة السته مخارج يمكن ان تتحكم من خلالها مباشرتا فى ست اجهزة اما عن طريق ال

multiplexe

فيمكنك ان تتحكم فى عدد 64 جهاز وذلك لان

2^6 = 64

طبعا لايمكنك تفعيل اكتر من مخرج واحد فى نفس الوقت عن طريق المالتىبلكسر لذلك سوف تحتاج الى ان تستخدم

D-flip flop

حتى تتمكن من حفظ حالة المخرج عن القيام باجراء اختيار اخر

---------------------------------------------------------------------------------------

مثال اخر

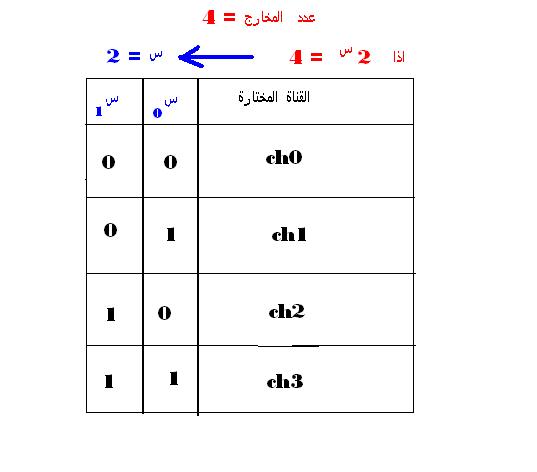

الجدول التالى هو عبارة عن جدول الحقيقة والصواب ل multiplexer 2^2

---------------------------------------------------------------------------------------

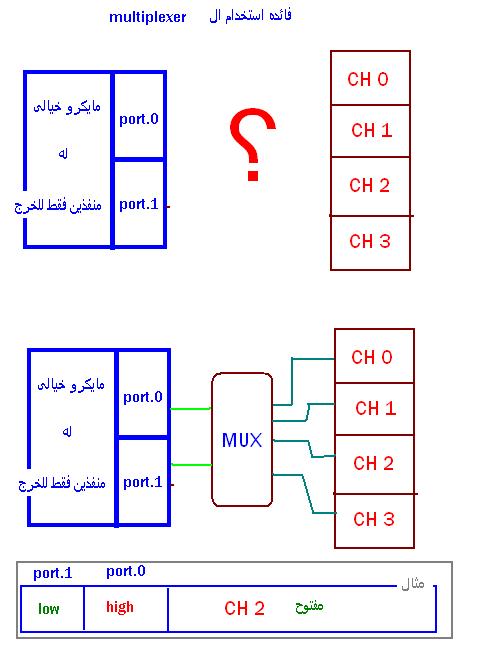

مثال عملى لاستخدام ال multiplexer

--------------------------------------------------------------------------------------

اما عن ال

ic s

الموفرة فى السوق فهى كثيرة وتختارها انت على حسب خطوط الاختيار التى تحتاجها

من اشهرها وابسطها

4051

هى عبارة عن

2^4 Mux/DEMUX

حيث يمكنها العمل ك

multiplexer

او

Demultiplexer

حسب تطبيقك

-------------------------------------------------------------------------------------------------------

بالنسبة لل

demultiplexer

فهو عكس الملتى بلكسر تماااااااااااااااااااااااما

اخي كما قال الاخوة و احب ان اضيف لتكون المعلومة كاملة ان هناك analog multiplexer-digital mux واحد بيعدي انالوج و التاني بيعدي digital levels
