بسم الله الرحمن الرحيم
انا طالبه في كلية الهندسه
وهاد الفصل إن شاء الله مناقشة مشروعي التخرج اللي بيتطلب التحكم عن طريق
PIC 16F877A
وانا لحد الآن مو عارفه شو اعمل
ازا حد بيئدر يساعدني
ويرشدني شو اعمل بكون اله ممنونه
والشكر
ملاك
[تنبيه - عنوان غير مناسب : ]بالأمانه انا محتاج لمساعده بأسرع وقت
ENG.MALAK كتب:بسم الله الرحمن الرحيمانا طالبه في كلية الهندسه
وهاد الفصل إن شاء الله مناقشة مشروعي التخرج اللي بيتطلب التحكم عن طريق PIC 16F877A
وانا لحد الآن مو عارفه شو اعمل ازا حد بيئدر يساعدني ويرشدني شو اعمل بكون اله ممنونه
والشكر
ملاك
اختي لم نعرف تماما ما هو طلبك كل الذي تم فهمه هو انك محتارة وفي كل الاحوال ان كان قصدك هو فكرة مشروع على هذا المتحكم
(PIC 16F877A)
سيقوم اي اخ بالرد لفكرة قد تناسبك اولا هناك افكار كثيرة ومشروع التخرج يجب ان تتوفر به ميزة انه يقدم شيء جديد اويجمع بين عدة افكار قابلة للتنفيذ وله جدوى استخدام حاولي ان مثلا تنفيذ فكرة التحكم بسرعة محرك لتحريك ذراع مكانيكي او التحكم بري احواض الزراعة وفق درجة الرطوبة بالتربة او التحكم بفتح باب المنزل الرئيس وفق كود مرسل بصوت او ضوء او لاسلكي او مراقبة وتحريك اي شيء نتجية حصول امر منطقي معين او تكوين جهاز مراقبة ضد السرقة نتيجة كسر او خلع او تحريك او حرارة هناك مشاريع كثيرة بالشبكة ولو نملك انترنيت
سريع لقمنا بعرض روابط لها
وفقك الله
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 28 فبراير 2009 في 23:55
السلام عليكم
بصراحه المشكله غير واضحه
حضرتك حددى انتى محتاجه ايه بالضبط وان شاء الله نساعدك
نبيل سيد طه كتب:اختي لم نعرف تماما ما هو طلبك كل الذي تم فهمه هو انك محتارة وفي كل الاحوال ان كان قصدك هو فكرة مشروع على هذا المتحكم(PIC 16F877A)
سيقوم اي اخ بالرد لفكرة قد تناسبك اولا هناك افكار كثيرة ومشروع التخرج يجب ان تتوفر به ميزة انه يقدم شيء جديد اويجمع بين عدة افكار قابلة للتنفيذ وله جدوى استخدام حاولي ان مثلا تنفيذ فكرة التحكم بسرعة محرك لتحريك ذراع مكانيكي او التحكم بري احواض الزراعة وفق درجة الرطوبة بالتربة او التحكم بفتح باب المنزل الرئيس وفق كود مرسل بصوت او ضوء او لاسلكي او مراقبة وتحريك اي شيء نتجية حصول امر منطقي معين او تكوين جهاز مراقبة ضد السرقة نتيجة كسر او خلع او تحريك او حرارة هناك مشاريع كثيرة بالشبكة ولو نملك انترنيت
سريع لقمنا بعرض روابط لها
وفقك الله
اشكرك اخي الكريم
لقد طلب مني الدكتولر المشرف على المشروع التكم بسطح سائل في خزان على ان يبقى ثابت
(بحيث ان يكون للخزان حنفيتان الاولى في اعلى الخزان واللي رح نركب عليها الميكروكنترولر و stepper motor
حتى نضع 10 مواقع لفتح وتسكير الحنفيه)
(والحنفيه التانيه رح تكون في اسفل الخزان ويكون فتحها وغلقها يدوي عن طريق اليد)
وسوف استخدم
pressure sensor
اضعه في قاع الخزان
لكن انا في الحقيقه ادرس هندسه قوى وأول مره اتعامل مع الميكروكنترولر
فأزا بدي اغلبكم يا ريت تساعدوني كيف اوصل مداخل ومخارج الميكروكنترولر وكيف ابرمجه؟؟؟؟؟؟
وبكون الكم شاكره
ملاك
bidear كتب:السلام عليكمبصراحه المشكله غير واضحه
حضرتك حددى انتى محتاجه ايه بالضبط وان شاء الله نساعدك
اشكرك اخي الكريم
لقد طلب مني الدكتور المشرف على المشروع التحكم بسطح سائل في خزان على ان يبقى ثابت
(بحيث ان يكون للخزان حنفيتان الاولى في اعلى الخزان واللي رح نركب عليها الميكروكنترولر و stepper motor
حتى نضع 10 مواقع لفتح وتسكير الحنفيه)
(والحنفيه التانيه رح تكون في اسفل الخزان ويكون فتحها وغلقها يدوي عن طريق اليد)
وسوف استخدم
pressure sensor
اضعه في قاع الخزان
لكن انا في الحقيقه ادرس هندسه قوى وأول مره اتعامل مع الميكروكنترولر
فأزا بدي اغلبكم يا ريت تساعدوني كيف اوصل مداخل ومخارج الميكروكنترولر وكيف ابرمجه؟؟؟؟؟؟
وبكون الكم شاكره
ملاك
هل لديك pressure sensor ؟؟
اذا لم يكن لديك فلا انصحك باستعماله لانه غالى الثمن هنلك عدد من الحلول الاخرى لمعرفه مستوى المياه فى الخزان

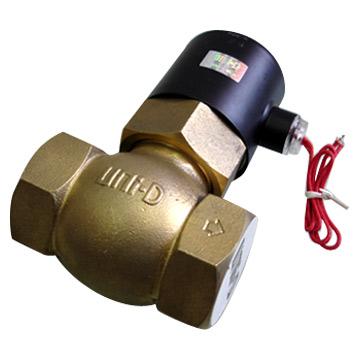

بالنسبه للحنفيه فهنلك حنفيات الكترونيه . اى انه يتم التحكم فيها مباشره عن طريق الكهرباء وطريقه عملها مثل الريليه وسوف تغنيك عن محاوله توصيل الحنفيه العاديه مع موتور خطوة
بالتوفيق
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.
عندما تقولين تحديد عشر نقاط لفتح الصمام يعني التحكم بالغزارة وما فائدة تحديد الغزارة في الفكرة ان كانت تعنى الحفاظ على مستوى السائل
فقط يجب ان نعرف ان الصمامات التي يتم التحكم بها بمحركات خطوية بالفعل هي غالية الثمن وغالبا ما تسنخدم لتحديد الغزارة في الالات
الصباغة او لتحديد الغرارة في خلط مواد بسنب ثابتة للمواد الكميائية او في الاجهزة الطبية الخ وبما ان الصمامات تختلف عن بعضها فان
التحكم بها يتم بدراسة اولا للصمام ومن خلال جداول خاصة به من الشركة بعد الحصول على هذة البيانات يتم وضع برنامج له وهي عملية
معقدة ان لم تتوفر البيانات ووحدات قياس على ارض الواقع باختصار تواجد كل شيء اولا ثم كتابة برامج لتحديد الغزارة
وكما افادك الاخ محمد الامين هناك صمامات للفتح والاغلاق بغزارة المنفذ المزود للسائل تفي بالحصول على ثبات مستوى السائل
وارخصها سعر هو صمام الماء بالغسلات (غسلات الثياب) الالية
او تصميم صمام مرتبط بمحرك محسوب مقدار قطر الفتح ومقدار زاوية الفتح والاغلاق وبناء على مايستخدم يتم بعده التحليل وكتابة البرنامج
وهذا ايضا ليس سهل الا لمن هو خبير تحليل وكتابة البرامج
محمد الامين كتب:هل لديك pressure sensor ؟؟اذا لم يكن لديك فلا انصحك باستعماله لانه غالى الثمن هنلك عدد من الحلول الاخرى لمعرفه مستوى المياه فى الخزان
بالنسبه للحنفيه فهنلك حنفيات الكترونيه . اى انه يتم التحكم فيها مباشره عن طريق الكهرباء وطريقه عملها مثل الريليه وسوف تغنيك عن محاوله توصيل الحنفيه العاديه مع موتور خطوة
بالتوفيق
شكرا للرد
في الحقيقه لا يوجد عندي
pressure sensor
فماذا استطيع ان ان اتحسس مستوى سطح السائل عوضا عنه؟مشكور
ملاك
الملف المرفق يحتوى على شرح مبسط لنظام انذار ضد الفيضان
الصفحة 9 و 10 تحتوى على شرح عن كيفية استخدام الترانزيستور كحساس للمياة
باستخدام مجموعة من الترانزيستورات يمكن ان نتمكن من استشعار مستوى ارتفاع المياة
يمكن بسهوله استخدام نفس الفكرة فى مشروعك بدل استخدام حساس الضغط

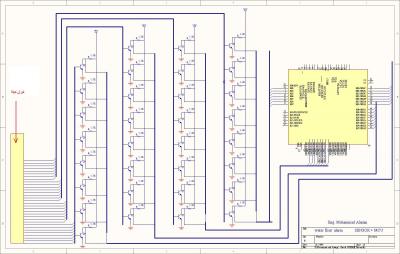

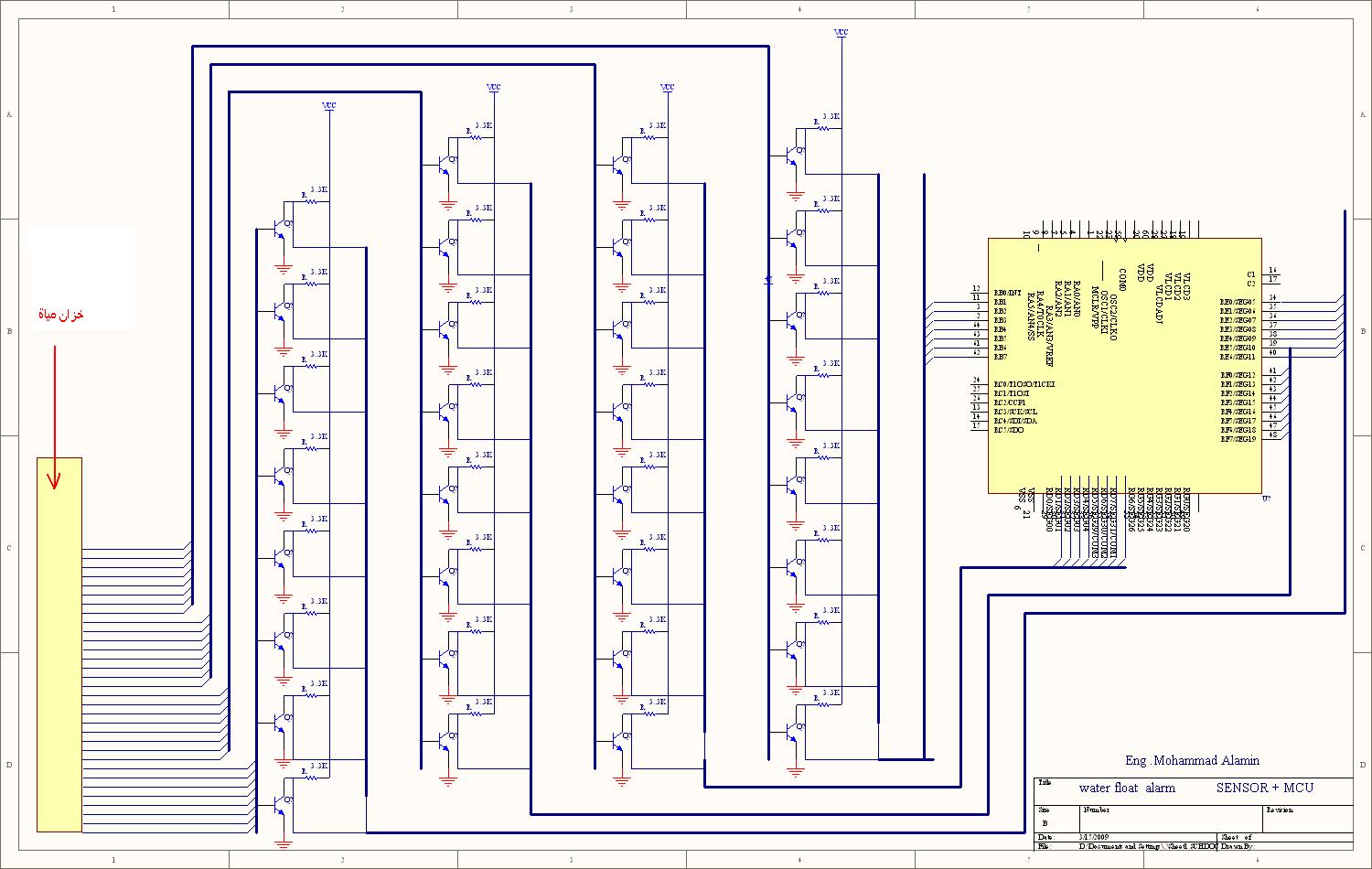

الدائرة التالية هى مثل المشروحة فى الملف المرفق فى الصفحة 9 و 10 ولكن هذه المرة بعدد اكبر من مصفوفات الترانزيستور
بالتوفيق....
عن أبي هريرة رضي الله عنه عن النبي صلى الله عليه وسلم أنه قال: سيأتي على الناس زمان سنوات خداعات: يصدق فيها الكاذب ويكذب فيها الصادق، ويؤتمن فيها الخائن ويخون فيها الأمين، وينطق فيها الرويبضة. قيل يا رسول الله وما الرويبضة؟ قال: الرجل التافه ينطق في أمر العامة . رواه احمد والحاكم وصححه الالبانى من حديث ابى هريره.
الأخ الكريم/الأخت الكريمة
السلام عليكم ورحمة الله وبركاته
مرحباً بكم في منتدى الفريق العربي للبرمجة
نود تنبيهك أن العنوان غير مناسب.
الرجاء اختيار عنوان مناسب أكثر في مواضيعك القادمة، وهذا بمثابة إشعار للأهمية.
وفي حال التكرار سيتعرض موضوعك للإغلاق والحذف!!!
قواعد المشاركة
شاكرين لكم حُسن تعاونكم
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
نور (محمد نور) كتب:الأخ الكريم/الأخت الكريمةالسلام عليكم ورحمة الله وبركاته
مرحباً بكم في منتدى الفريق العربي للبرمجة
نود تنبيهك أن العنوان غير مناسب.
الرجاء اختيار عنوان مناسب أكثر في مواضيعك القادمة، وهذا بمثابة إشعار للأهمية.
وفي حال التكرار سيتعرض موضوعك للإغلاق والحذف!!!
قواعد المشاركة
شاكرين لكم حُسن تعاونكم
وعليكم السلام ورحمة الله وبركاته
في البدايه اهلا فيك وبجميع اعضاء المنتدى والله يعطيكم العافيه مابتئصروا
صراحه انا انتبهت لهادي النقطه بس ما عرفت اغير العنوان فاذا بتساعدني وبتعلمني كيف بكون ممنونتك
وشكرا
محمد الامين كتب:الملف المرفق يحتوى على شرح مبسط لنظام انذار ضد الفيضانالصفحة 9 و 10 تحتوى على شرح عن كيفية استخدام الترانزيستور كحساس للمياة
باستخدام مجموعة من الترانزيستورات يمكن ان نتمكن من استشعار مستوى ارتفاع المياة
يمكن بسهوله استخدام نفس الفكرة فى مشروعك بدل استخدام حساس الضغط
الدائرة التالية هى مثل المشروحة فى الملف المرفق فى الصفحة 9 و 10 ولكن هذه المرة بعدد اكبر من مصفوفات الترانزيستور
بالتوفيق....
شكرا جزيلا اخي الكريم على اهتمامك
وانا حملت الملف واستفدت منه الكثير وعلى الاغلب رح اعتمده في المشروع لأني في الحقيقه كنت ابحث عن شئ مقارب لهذه الفكره
جزاك الله كل خير
ملاك
بســم الله الـرحمــن الرحيــم
ENG MOHAMED GAMAL :I HAVE MORE EXPERENCE IN PIC18F877A I CAN HELP YOU IF YOU NEED ANY QUATION CAN SEND TO ME ME MALE ENG_GEMY4CONTROL@YAHOO.COM
