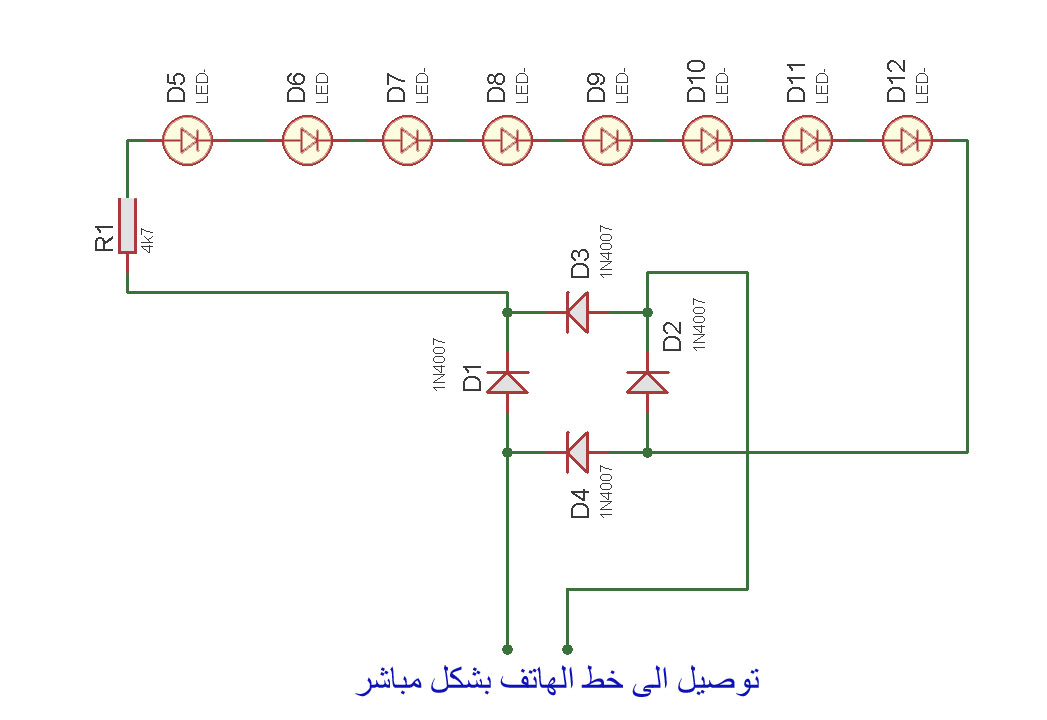

اضاءة من خلال الخط الهاتفي

8Led

يعني عندنا drop بمقدار إذا فرضنا أن الـ volatage drop 0.7 فنحصل على 5.6 v drop في الدائرة

كم فولتية خط الهاتف المستعمله وكيف تعلم أي السلكين به التيار أعتقد أن دائرته dc

هل من الممكن بعض المعلومات حول عمله دائرة الهاتف عند رفع السماعه وعند اغلاقها وعند اشنغالها

Eng.Fedail كتب:

8Led

يعني عندنا drop بمقدار إذا فرضنا أن الـ volatage drop 0.7 فنحصل على 5.6 v drop في الدائرة

كم فولتية خط الهاتف المستعمله وكيف تعلم أي السلكين به التيار أعتقد أن دائرته dc

هل من الممكن بعض المعلومات حول عمله دائرة الهاتف عند رفع السماعه وعند اغلاقها وعند اشنغالها

بســم الله الـرحمــن الرحيــم

من المعروف أن التيار المار بخط الهاتف بدون استخدام هو تيار مستمر قيمته (48) فولت في حال ورود إشارة تنبيه (جرس) واجب الرد عليها الفولت يصبح من (60-70) متناوب وعلى دفعات فواصل زمنية بين الرنة والرنة الثانية الخ لحين الرد مما يجعل الدارة تومض تشغيل وإطفاء اللبدات ولذلك تم استخدام جسر التوحيد

في حال تم الرد على المكالمة يتحول التيار إلى تيار مستمر مقداره بين (15-8) وحسب نوع الهاتف أي حسب استهلاك دارا ته وجودتها مما

يجعل الدارة(8 LED) المرسلة للمنتدى في حالة إطفاء

وبما ان استهلاك الدارة بسيط بحيث لا يخفض الفولت بشكل الا بمقدار قليل فلا تشغل الخط

قد تكون القيم مختلفة بشكل بسيط بين خط هاتف وأخر وذلك بسبب طول خطوط التمديد ونوعية السلك

المستخدم ودقة جهاز القياس في الواقع العملي ترجوا اخذ العلم.

لنا عودة مفصله للموضوع لان ليس هذا ما اردته فعلينا ان نقوم بتوضيح اللبس بطريقة افضل من ذلك

إلى حين انتهائي من فرمتت الجهاز وترقيته سوف أعود بكمية ليست بالقليله من المعلومات حول هذا الموضوع

http://www.epanorama.net/circuits/teleinterface.html#general

http://en.wikipedia.org/wiki/Telephone

سوف نعود لدراسة الموضوع هنا في المنتدى بصورة تفصيلية أكثر وأعتذر عن التأخير بسبب انشغالي ببعض البخوث الأخرى

أخي السيد نبيل

لنتعاون لأكمال الموضوع على أكبر صورة وأعتذر على تطفلي على موضوعك ولكننا بحاجه لتفصيل هذا الموضوع اكثر

شكرا للطرح على اضافة معلومات واضاءة اكثر على تقنية الهاتف بصراحه لا املك معلومات عن المقاسم انما وجدت دارة حاولت ان اقدمها والمعلومات

التي قدمتها هي نتيجة القياس وتحليل ما تم رؤيته من خلال التجربة انما وصلت لنتجة ان المقسم يتحسس ويتحكم باشكال وقيم الفولت التي تكلمت

عنها للاستخدام قد تفيد ليس فقط لعملية الاضاءة بل كما ترى اصبحت دافع لك لاضافة معلومات نحن بحاجة وننتظر ردك بعد ان تكون قد انتهيت

واكملت بحوثك نحن بالانتظار سامحك الله العلم ليس به تتطفل وكلامك يدل على رغبة في الاضافة واعتبرني اخ لك

وفقك الله
