ماهى طريقة توصيل والتحكم فى 74154

ramysarwat كتب:

كيف يتم توصيل ال 74154 فى الدائرة وكيف يتم التحكم فى المخارج وهل تظل القيم على المخارج ثابتة حتى ارسال امر بتغيير القيم ام يجب توصيل اجزاء اخرى حتى تحتفظ بالقيمة المرسلة ؟

أخي الكريم حاول استخدام احد البرنامج (Digital Logic Simulation ) وكمثال هناك برنامج لمثل ذلك(Proteus) أو(Circuit Maker 2000 ) والشرح لكيفية عمل (74154) أنصحك أن تتعرف عليه بنفس من خلال البرنامج يكون أوضح لك من أي شرح لاحظت

إن الأقطاب(18-19) هي مداخل للتحكم بطريقة الخرج للبيانات المدخلة وحصوله وتستطيع ان تغير نتائج الخرج وفق حالة(E0 -E1)

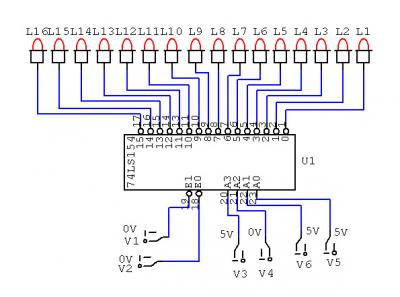

أرفق لك صورة قمت برسمها بالبرنامج من اجل ذلك
