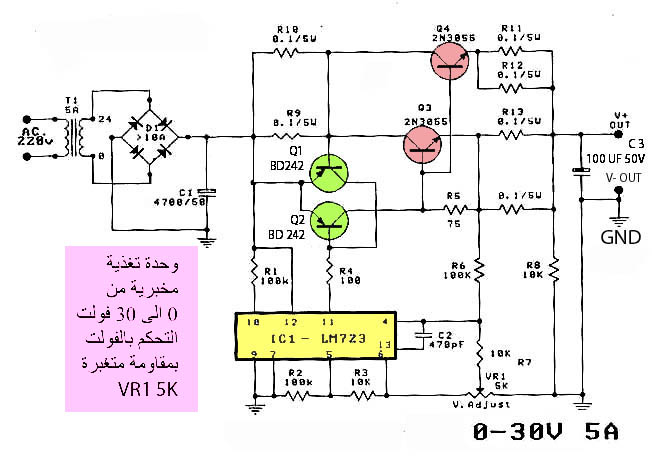

من الممكن أن يحتاج احدنا وحدة تغذية بل هي من الاحتياجات الأساسية و تتوفر فيها إمكانيات
1- أن تكون متغيرة الخرج من 0 فولت إلى 30 فولت
2- ميزة أنها تتحمل لسحب شدة تيار مقدرة وفق التصميم الحالي ب5 أمبير
3-يتم التحكم ومراقبة التيار بواسطة المجمع ( (LM723المخصص لمثل هذه الأمور
4- تستخدم ترانزستورات من الممكن بوضع بديل شرط توفر مواصفات أفضل
5- يتم تغذية الدارة بجهد متناوب من( 24 فولت) نقصد (محول من 220 إلى 24 ) و( 5 امبير)
وجوب استخدام تثبيت ترانزستورات الخرج 2N3055 أو بديلها على مبرد ألمنيوم كافي لتشتيت الحرارة والحفاظ على سلامة القطع من الممكن إضافة وحدة مشاهدة الفولت والأمبير
للصندوق الذي تحتويه الدارة وإضافة منصهرة (فيور حماية) للدخل والخرج حسب الاحتياج

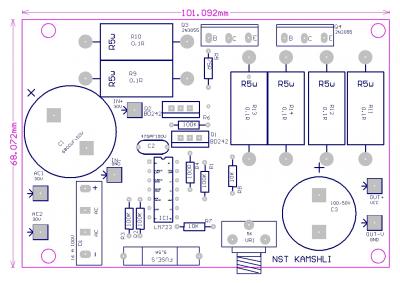

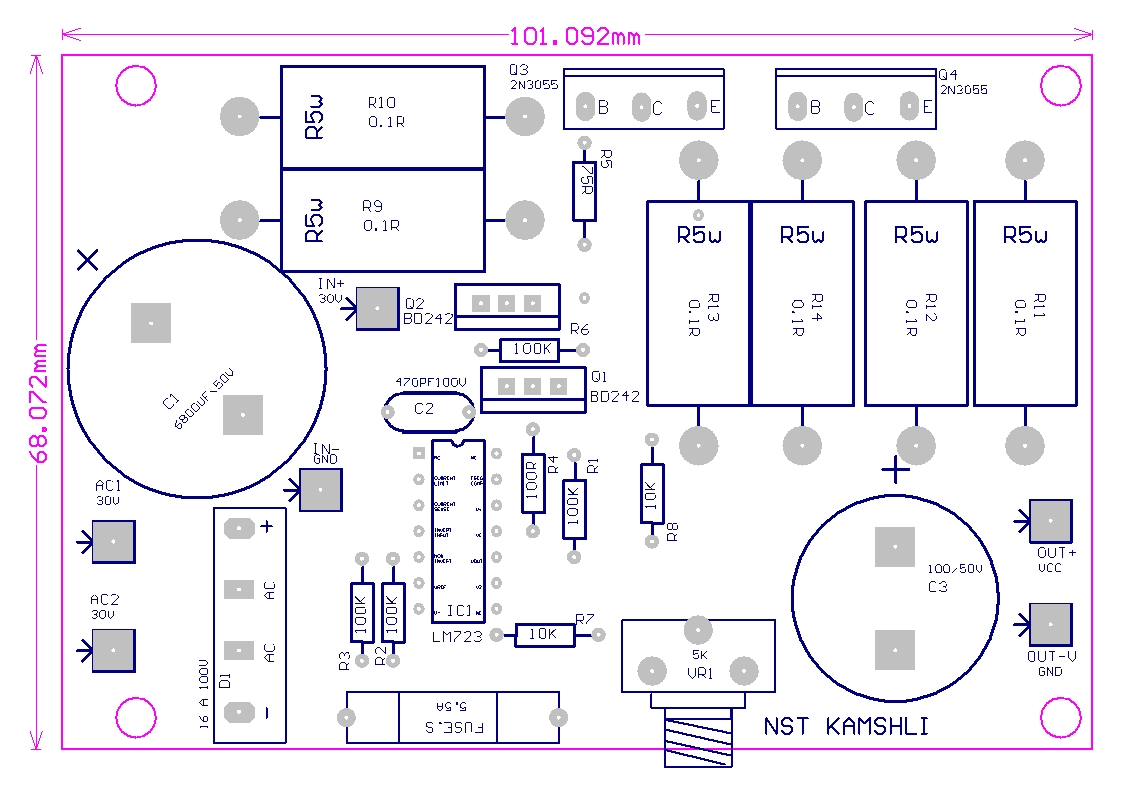

الملف المرفق يحتوي على صور و(PCB) تم تكوينه بواسطة برنامج بروتل PROTEL الإصدار(V1,5)
