ما هو بديل الريلاى للتحكم فى جهاز 220 فولت عن طريق الكمبيوتر ؟

لا لا لا لا لا

اول شى دعنى اسالك سوال هل ذهبت الى المتجر وقلت له اريد ريلاى 220 فولت ؟؟!!

اخى اى ريلاى تقريبا يمكن ان تتحمل حتى 220 فولت وهى صغيرة الحجم وليست غالية

عندما تذهب للمتجر وتطلب 220 فولت ريلاى فسوف يكون ريلاى تتم سواقته عن طريق جهد يساوى 220 وهذا لايمكن حتى سواقته بدائرة بسيطة ولن تستطيع توصيله بالكمبيوتر هذا النوع من الريلاى غالى الثمن مثلما تقول

اذا كنت تريد التحكم عن طريق الكمبيوتر فى دوائر الجهد العالى فالريلاى المناسب هو 5 فولت ريلاى او بالكثير 12 فولت وهو رخيص جدا وصغير الحجم ومناسب لمشروعك

5 فولت لاتعنى ان الاجزاء الميكانيكة تتحمل 5 فولت بل تعنى ان هذا الريلى تتم سواقته بجهد 5 فولت

تخيل معى ريلى تتم سواقته بى 220 فولت :)

اذا كانت هذة اول دائرة تستخدم فيها الريلاى فى حياتك فحاول ان تستعين بصديق فى تركيب الدائرة لخطورة التعامل مع الجهد المرتفع وحتى ماتخرب الكمبيوتر

اشكرك اخى العزيز على ردك

ولكن هل يمكن الاستعانة بدوائر تحتوى على ترانستور بدلآ من الريلاى وما هو الفرق بين الريلاى والكونداكتور

السلام عليكم

أخي رامي

يمكنك تسمية الريلاي بجهاز يقوم بالتواسط ما بين دارتين ذو جهدين مختلفين (فولتات)

حيث يتم التحكم بدارة من قبل الأخرى.

أي أنه عبارة عن مفتاح كهرومغناطيسي يوجد به ملف (وشيعة) وعندما يمر

التيار الكهربائي في الدارة الأولى يتولد مجال مغناطيسي يقوم بجذب قطعة معدنية تقوم

بتوصيل التيار الكهربائي في الدارة الثانية.

أما الكونداكتور فهي كلمة انكليزية بحتة تعني (الناقل) Conductor وهي أي مادة

ناقلة نقلاً طبيعياً (بدون إضافة تركيبات أو مواد أخرى عليها) للتيار الكهربائي

كالحديد مثلاً

وهناك الـ Insulator وتعني العازل وهي المواد التي لا تنقل التيار الكهربائي بتاتاً كالخشب.

وهناك أيضاً Semi-Conductors وهي أنصاف النواقل وهي مواد شبه ناقلة للتيار

الكهربائي بمعنى أنها عازلة بطبيعتها ولكن بإضافة مواد أخرى إليها تصبح ناقلة للتيار الكهربائي

(بشكل مختلف قليلاً عن النواقل) وهذا النوع هو الفكرة الأساس في صناعة الديود والترانزستور

الذي أدى إلى الثورة في عالم الإلكترونيات.

وبعض المواد التي تصنف في أنصاف النواقل هي السيلكون Silicon و الجرمانيوم Germanium.

LORD COVER

GOOD BYTE

يوجد طرق وهنلك ترانزيزتورات تتحمل الجهد المرتفع ولكن هى غير عملية مقارنة بالريلاى وصعبة التوليف

حاول البحث فى الريلى ودوائر سواقة الريلى ومن ثم قم بتجارب بسيطة دون ان تستخدم الجهد العالى

حتى تدقن التعامل معه

الريلى هو عبارة عن كوندوكتور كما ذكر لك الاخ LORD COVER

بالتوفيق

ولكن هل تتحمل ريش التوصيل الخاصة بالرلاى التيارات العالية

بمعنى اذا قمنا بتوصيل جهاز مثل التكييف على الريلاى فمن المعروف ان جهاز التكييف يسحب تيار كبير جدآ فهل ستتحمل ريش الريلاى هذا التيار

وهل يحدث احيانآ ان يضعف ملف الريلاى ولا يستطيع عمل عملية التوصيل بالرغم من توصيل جهد التشغيل الخاص بالملف

ramysarwat كتب:

ولكن هل تتحمل ريش التوصيل الخاصة بالرلاى التيارات العالية

بمعنى اذا قمنا بتوصيل جهاز مثل التكييف على الريلاى فمن المعروف ان جهاز التكييف يسحب تيار كبير جدآ فهل ستتحمل ريش الريلاى هذا التيار

وهل يحدث احيانآ ان يضعف ملف الريلاى ولا يستطيع عمل عملية التوصيل بالرغم من توصيل جهد التشغيل الخاص بالملف

من الممكن حدوث ماذكرت هناك حالات حصلت بالحيات العملية من مثل ضعف المغنطة اما ريش التماس تقد تصاب بالتلف الجزئي اوالتاكل بحيث لاتشكل تماس كامل

هناك ريليات تتحمل امبير عالي مخصصة لجهاز الميكيف بتماسات تتحمل امبير عالي ياخذ بعين الاعتبار عملية الاقلاع لانه يتم سحب امبير اعلى مما كتب على المكيف

وقد لفت نظركم لرابط بجواب سابق قد يضع ضوء على تسائل سابق يرجى الاطلاع والرابط هو

/index.php?showtopic=179050

انما يجب اخذ العلم بنوع ومواصفات الترياك المناسب

وفقكم الله

رامى

هناك ما يسمى بالSolid State relay

ابحث عنه و لكنه قطعا غالى الثمن

ثانيا أنت من المفروض أن تحدد أولا ما الذى تريد تشغيله

حيث أن الريلاى لا يقاس بفارق الجهد فقط و لكن أيضا شدة التيار التى سوف يتحملها حين التوصيل

من الممكن أن تجد ريلاى من أول 220فولت 1 أمبير

إلى ريلاى 380 فولت 100 أمبير

و أيضا ريلاهات الضغط العالى

كل هذا موجود

قم بتحديد شدة التيار التى سوف يسحبها جهازك أولا ثم قرر أى ريلاى سوف تشترى

اخي نظرا لان مثل طلبك هذا قد تكرر حول ان تقراء الرابط فالجواب سيحل مشكلتك فقط حدد نوع الترياك المناسب للحمل الذي تريده

/index.ph...mp;#entry918339

للعلم هناك انواع من الترياك يتحمل من 40 الى 250امبير ومتوفر بالاسواق مخصص للعمليات الصناعية والمعدات كبيرة الحمل

السلام عليكم ورحمة الله وبركاته

إخواني ارجوا المساعدة واجهتني نفس المشكلة اريد اعرف هل relay 12 v مناسب ويعمل كوسيط لإضاءة مصباح 110/220 v لانه استخدمة جهد 12 v خارجي وبعد ذلك وصلت جهاز وبطارية للجهاز واستغل الجهاز وعمل relay مثل switch بس المشكلة يوم وضعت اللمبه تعطل الريليه

اخي الكريم اليك رايط ضمن المنتدى

/index.php?showtopic=182403

كما يوجد تقريبا نفس السؤال والاجابة عليه في مواضيع اخرى حيث بالامكان استخدام اي حاكمة وباي فولت كان اذا ما تم استخدام ترانزستور

وسيط لكي يتم تحميله عبء ملف الحاكمة طبعا ان كنت ملم بقواعد حماية مداخل ومخارج الكمبيوتر من الاضرار الناتجة عن الاخطاء من حيث بناء

دارات الربط مع الكمبيوتر

الحاكمة المغناطيسة او الريلية يجب اختارها وفق الامبير المناسب ان تتحمله تماساتها نتجة تركيب وتحمليها احمال سحب الجهاز المراد تشغيله

حبذا لو عرضت مخطط التوصيل لمعرفة حقيقة ماحصل ومواصفات الريلية هل هي مناسبة طبعا جهد 12 فولت لن يشغل مصباح 220 فولت

وفهمت من كلامك انه سيغذي ملف الريلية فهل تقصد تعطل الريلية من ناحية التماسات ام احتراق ملف الريلية

وفقك الله

الله يجزاك خير انا والله خبرتي بسيطه جداً وأرجوا المساعدة لاني تعبت فعلاً في الموضوع هو ربط الكمبيوتر بالعالم الخارجي مع اني قطعت شوط لا بأس به واشتريت كل القطع اللازمة حسب دروس قرأتها وعملت البرنامج وانا اريد من البرنامج حاجة بسيطه وهي on off تشغيل واطفئ فقط مشكلتي الان :

1. في الريليه لم اوصله بالكمبيوتر مباشرة لا يستجيب بس اسمع صوت خفيف مع اني اقيس الفولت القادم من الكمتبيوتر يعطيني مؤشر على 4 فولت تقريباً

2. الريليه لما اوصله بالمحول مثلاً جهد 4 فولت يشتغل ويضيئ المصباح خط 110

3. انا استخدم 2 pin فقط مبدئين من منافذ الطابعة وهو رقم 1 و 2ground

هل تكفي هذه المعلومات وآسف يا أخ نبيل سيد طه لا ن النت انقطع الفترة الماضية ولم اطلع على الموضع إلا الان وهو ذات اهمية بالنسبة لي

اخي الريلية لاتعمل على مخرج الكمبيوتر مباشرة لان مستوى الفولت اقل من المطلوب ليعمل ملف الريلية وحتى لو استخدمنا ريلية ملفها يعمل على

(5) فولت ان وجدت فمخرج الكمبيوتر خرجه كحد اعلى 5 فولت لايتحمل سحب امبير الا بمقدار ضعيف وبسيط لذا وجب علينا استخدام وسيط وميزات الوسيط انه

1- لا يحمل مخارج الكمبوتر اي حمل اكثر مما يسمح به بل اقل من ذلك

2- ان يكون قادر على الاستجابة للامر الخارج من الكمبيوتر بشكل لحظي وبسرعة وكفائة

3- يتناسب مع مايراد تشغيله من حيث الحمل والفولت وشكل التشغيل

انواع الوسيط اما ان يكون دارة ترانزستور يعمل عمل مفتاح او ان يكون الوسيط رابط ضوئي وهو الافضل

او ان يكون جهاز كامل يستجيب للفولت الخارج من مخرج الكمبيوتر ويؤدي الى تشغيل اجهزة تعمل عمل مفتاح (on off) وهذا ما يدعى

('solid state relays') واغلبها تعمل وفق مبداء الرابط الضوئي ووتستجيب كعمل مفتاح من فولت من 3 الى 33 فولت لتشغيل اي جهاز يعمل على 110 فولت الى 220فولت وسحب امبير مسجل عليها حسب شركة صنعها وقدرتها على التحمل

وطبعا بالمنتدى اشرنا لمحتواها وبالامكان تصميمها يدويا ان كنت ملم بالدارات وتصنيعها

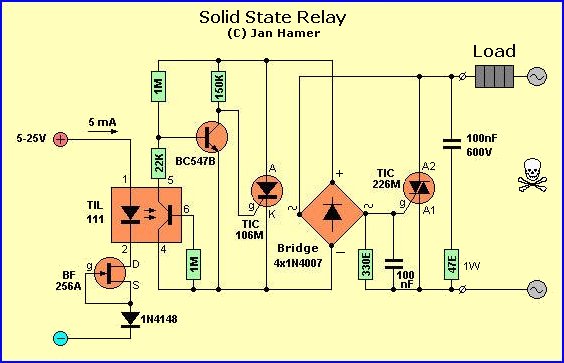

تعديل لاضافة صورة عن محتوى 'solid state relays'

هذا ما فائدته ؟ وهل هو المطلوب وكيف توصيله؟

اخي اولا انت نفسك لن تعرف ماهو او ما هي من خلال صورة غير واضحة ولم تكتب رقم القطعة اكتب رقمها في شريط البحث بجوجل لتعرف ما هي وكلمة كيف تربط القطع عليك معرفة القطع الالكترونية وخلفية عن بناء الدارات وتصميمها

السلام عليكم ورحمه الله وبركاته

ان شاء اللله هناك بديل ؟

هناك انواع من الريليهات التي تعمل علي فولت ثابت (24 فولت و 5 فولت و .....)

ولكن هناك سؤال .هذا السؤال هو انك تريد التحكم في جهاز 220 فولت .كيف استخدم ريليه 5 فولت ؟

الجواب:

هناك فرق بين بوبينه الريليه (A1 A2) وبين النقط المساعده(المفتوحه والمغلقه)

البوبينه في الريليه 5 فولت تتحمل فقط 5 فولت ولكن النقط المساعده في اي ريليه تتحمل تيار عالي .اي يمكن ان تعمل علي 220 فولت .

وبالتالي تكون الدائره كالتالي:

- يتم توصيل مصدر 5 فولت بال A1 بالريليه والطرف الاخر ground .

- يتم توصيل مصدر 220 فولت بطرف نقطه مفتوحه من الريليه والطرف الاخر بالجهاز المراد تشغيله

او يتم توصيله بالكونتاكتور الذي سيقوم بتشغيل الجهاز.

-بالنسبه لمشكله سحب التيار من الكومبيوتر التي قد تؤدي الي حرق البورده , يمكن حلها عن طريق توصيل buffer الذي يقلل جدا من سحي تيار من الكومبيوتر.
