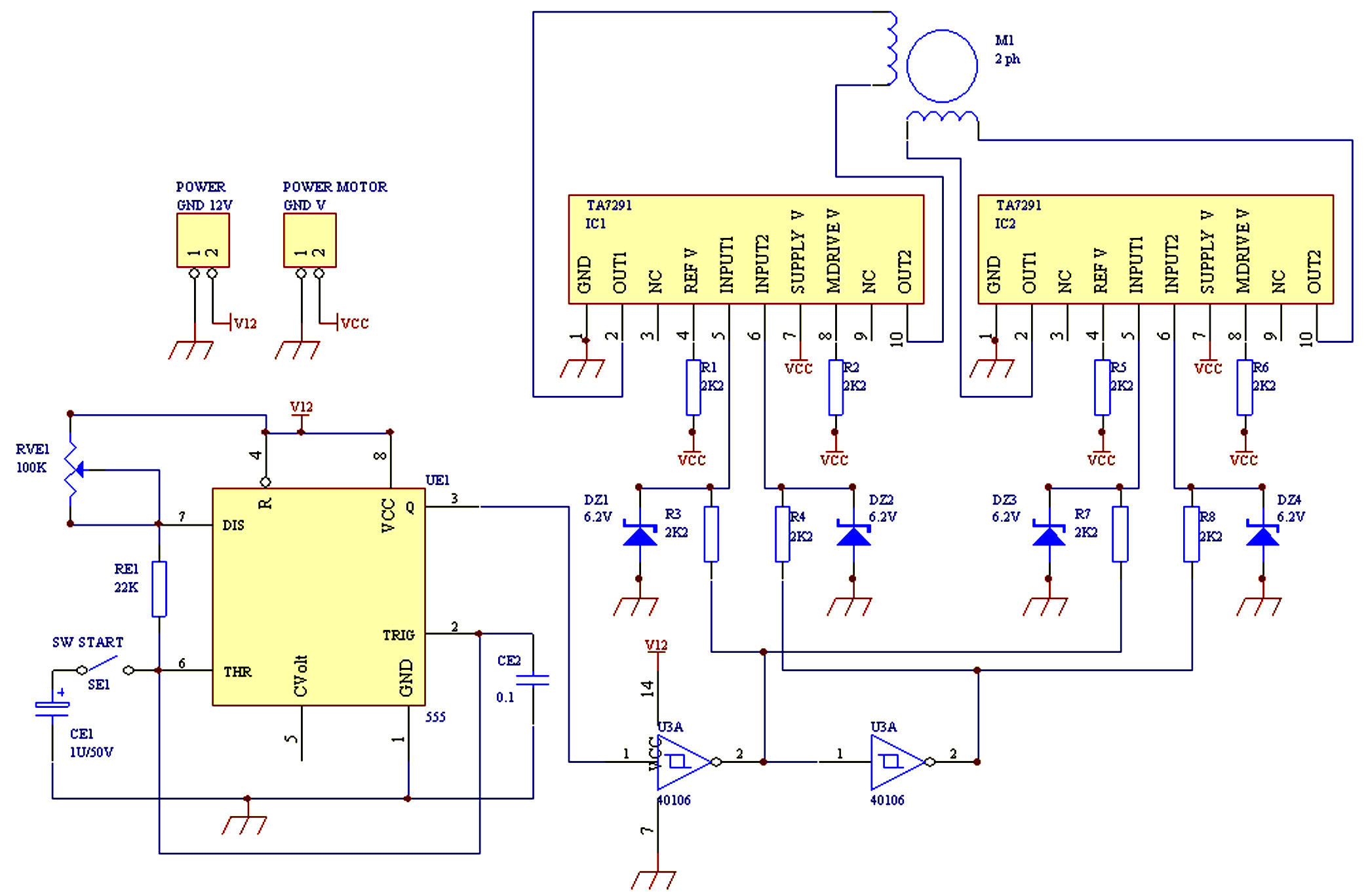

تعتمد الدارة على فكرة استخدام مجمعات مخصصة لقيادة محرك DC MOTOR والفكرة هي لتحريض على
إيجاد ما يلزم من ماهو متوفر .من الممكن تطوير الدارة لتحديد اتجاه دوران لان الدارة المذكورة صممت لتحريك محرك خطوي باتجاه واحد و بسرعات يتم التحكم بها بواسطة مذبذب من 555
هذه الدارة نفذت عندما لم يكن هناك في السوق الالكترونية أي مجمع مختص بدرات الخطوي
الدارة مناسبة لمحركات اقل من 1 أمبير وفولت تغذية للمجمع اقل من 20 فولت
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 28 ديسمبر 2008 في 18:36
السلام عليكم
بالنسبة لدارة المحرك الخطوي التي تتحكم بأربع خطوط وليس 5 او 6
هل هذه
aboode312 كتب:السلام عليكمبالنسبة لدارة المحرك الخطوي التي تتحكم بأربع خطوط وليس 5 او 6
هل هذه
اخي الدارة لمحركات خطوة ذات اربع خطوط راجع المخطط لترى ذلك ان كنت تريد لخمسة او ستة خطوط وحصرا اربع ملفات هناك دارة لقيادة محرك خطوي قدمناها
تعتمد المجمع L297 وتستخدم ترانزيستورات خرج راجع الرابط
وفقكم الله
تم تعديل هذه المشاركة بواسطة نبيل سيد طه في 6 يناير 2009 في 16:04
