ماهي فكرة هذا الups

اقرأ عن Switched mode power supply SMPS :) .

ألف شكر لك أخي أحمد الصالح

لكن ممكن تعطيني شرح عن هذه الـSwitched mode power supply SMPS

لأني بحثت في google فلم أجد مواضيع عربية تتحدث عن هذا الموضوع وانكليزيتي ضعيفة

يرجى المساعدة ولكم جزيل الشكر

أخي العزيز أحد الصالح

بعد ترجمة الجملة بواسطة برنامج ترجمة فهمت انه المقصود طرق تحويل الطاقة

من هذا اظن أنك قد فهمت سؤال خطأ

أنا لم أقصد كيف تم التحويل إلى 220 فولت

إن سؤالي هل يمكن لمحولة 8 - 220 تغذى بـ 12 بدل الـ 8 وبقى الخرج 220 وحسب فهمي للموضوع يجب أن يكون التوتر 293 فولت تقريباً

هذا مالم استطع فهمه

فهل تم تحويل الـ12 فولت إلى 8 فولت

إن كان نعم فكيف تم التحويل والتغذية الموصولة مباشرة إلى الترانزستورات والمحولة 12 فولت بدون إي دارة اضافية وقاعدة الترانزستورات موصولة بالمذبذب

ولكم جزيل الشكر

abudawoodd كتب:

أخي العزيز أحد الصالح

بعد ترجمة الجملة بواسطة برنامج ترجمة فهمت انه المقصود طرق تحويل الطاقة

من هذا اظن أنك قد فهمت سؤال خطأ

أنا لم أقصد كيف تم التحويل إلى 220 فولت

إن سؤالي هل يمكن لمحولة 8 - 220 تغذى بـ 12 بدل الـ 8 وبقى الخرج 220 وحسب فهمي للموضوع يجب أن يكون التوتر 293 فولت تقريباً

هذا مالم استطع فهمه

فهل تم تحويل الـ12 فولت إلى 8 فولت

إن كان نعم فكيف تم التحويل والتغذية الموصولة مباشرة إلى الترانزستورات والمحولة 12 فولت بدون إي دارة اضافية وقاعدة الترانزستورات موصولة بالمذبذب

ولكم جزيل الشكر

اخي درات تقطيع التيار والحصول على فولت اظنك تعرفها كما تقول ولكن فكرة ان المحول 8 فولت يتم استخدامها بسبب ان هناك دارتين منها ما يراقب التيار الخرج والحفاظ على مستواه الثابت ودارة مراقبة هبوط الدخل ايضا ففي هذة الحالة يتم عملية الهبوط ل8 فولت ستقول لماذا اقول ان حجم البطارية صغير وبمجرد العمل لفترة بسيطة

سينخفض الفولت وهذا يؤدي الى ارسال امر تحذيري اوايقاف عملية التقطيع بفترة زمنية اقصر ولزيادة الفترة يتم جعل المحول ينفذ الامر حسب 8 فولت وليس 12 فولت فالعميلة علمية وعمليةو تجارية لصغر الجهاز والبطارية من ناحية الامبير وتكسب وقت اضافي لاستثمار افضل ووقت عمل افضل اواكبر ودارة التقطيع مصممة لعمل ذلك ففترة النخفاض ل8 فولت تكون افضل من فترة انخفاض لحد 12 فولت التي تكون بفترة قليلة كما ان العملية تتم اصلا وفق 8 الى 220 فولت وليس 12 الى 220 فولت وفق بناء معظم الدارات التي تعمل على بطاريات صغيرة ومكوناتها الرصاص وحمض الكبريت اما الليثيوم والكاديوم فتختلف بالتقنية من ناحية التصنيع وخاصة ذات الحجوم من فئة 70 امبير وحتى 900 امبير اقصد ذات عمل صناعي لاجهزة ذات استهلاك كبير اما الشحن 16 فولت فالفكرة هي تسريع الشحن بفترة قليلة مع ان الشحن البطيء من 13 ال14 فولت افضل وال16 تقصر عمر البطارية علميا ولكن من هنا اوصفها بانها عملية تجارية بحتة ارجو ان اكون قد اوصلت الفكرة

أنت إذا عندك محولة تحول التيار المتناوب 220 فولت دخل مثلا ،ل 12 فولت خرج

فإنك لو عكست الأمر أي دخلت 12 فولت متناوب (من الملف الثانوي للمحولة السابقة) فسيخرج 220 فولت متناوب من الطرف الأخر

وبالنسبة للفولت أمبير للمحولة فذلك متعلق بلفات وبقطر السلك والأمبير والفولت المتولد في ملف المحرض

اقتباس

إن سؤالي هل يمكن لمحولة 8 - 220 تغذى بـ 12 بدل الـ 8 وبقى الخرج 220 وحسب فهمي للموضوع يجب أن يكون التوتر 293 فولت تقريباً

هذا مالم استطع فهمه

اقتباس

إن كان نعم فكيف تم التحويل والتغذية الموصولة مباشرة إلى الترانزستورات والمحولة 12 فولت بدون إي دارة اضافية وقاعدة الترانزستورات موصولة بالمذبذب

اشكركم على التفاعل ولكم مني جزيل الشكر

لكن أخي عبد العزيز انت تقول يمكنك التحكم بقيمة فتح أوتمرير فولت الترانزستور بحسب تيار قاعدته الدقيق ، أعتقد يجب أن توجد مقاومة متغيرة في الجهاز لتتحكم بها بقيمة هذا التيار

ممكن مثال للتحكم بالفولت بواسطة مقاومة وترانزستور فقط

الف شكر مرة أخرى

abudawoodd كتب:

اشكركم على التفاعل ولكم مني جزيل الشكر

لكن أخي عبد العزيز انت تقول يمكنك التحكم بقيمة فتح أوتمرير فولت الترانزستور بحسب تيار قاعدته الدقيق ، أعتقد يجب أن توجد مقاومة متغيرة في الجهاز لتتحكم بها بقيمة هذا التيار

ممكن مثال للتحكم بالفولت بواسطة مقاومة وترانزستور فقط

الف شكر مرة أخرى

اخي الرد عن سؤالك ليس الفكرة هي مقاومة متغيرة لقد ذكرها الاخ عبد العزيز لتوضيح عملية التحكم بتيار فتح الترانزستور ان العملية تتم وفق دارة مراقبة وميزان وذركها لتبسيط الشرح وليس الحصر

المهم بالامر الحفاظ بمثل هذة الدرات علي فولت الخرج وقيمة الهيرتز50 لان اجهزتنا تعمل على هذا التردد ومثال ثاني امريكا نظامها 60 هرتز

اذكر ذلك لان الهيرتز يغير قبمة الفولت ايضا اما ثبات فولت القاعدة للترانستور يحافظ على فولت الخرج طبعا مع ثبات زمن التقطيع

ملاحظة و برمجيا لا تقتصر على المتحكمات البرمجية بل هناك مجمعات كونت اساسا لعمل مثل الذي نقصده وبها عميلية pwm

اقتباس

ممكن مثال للتحكم بالفولت بواسطة مقاومة وترانزستور فقط

أنظر الرسم كمثال :

طبعا يمكن وصل الترانزستور بالطريقة الأخرى أي مجمعه مباشرة للتغذية لتتمكن من التحكم بالمقاومة المتغيرة بمجال كامل من 0 وحتى قيمة الفولت الكلية

وهذه الطريقة معروفة وتستعمل في تنظيم الفولت

الله يجزاكم الخير ويفقكم لفعله

كفيتم ووفيتم

لكن طلب أخير لو سمحتم هل يوجد مخططات لمثل هذه الـ UPS للاطلاع أكثر

ولكم فائق الاحترام والتقدير

abudawoodd كتب:

الله يجزاكم الخير ويفقكم لفعله

كفيتم ووفيتم

لكن طلب أخير لو سمحتم هل يوجد مخططات لمثل هذه الـ UPS للاطلاع أكثر

ولكم فائق الاحترام والتقدير

اخ العزيز لا يوجد مخططات للاجهزة المتوفرة كاجهزة متداولة وقد بحثت قبلك ولكن يوجد مخططات قام بتنفيذها اشخاص وليس شركات فقط ابحث عن Inverter وستجد كم هائل وليس ضمن ذاكرتي عنوان محدد ونحن نستخدم انترنيت بطيء فارجو من هذا الباب ان تعزرني وان لم تجد سنساعدك

الله الموفق

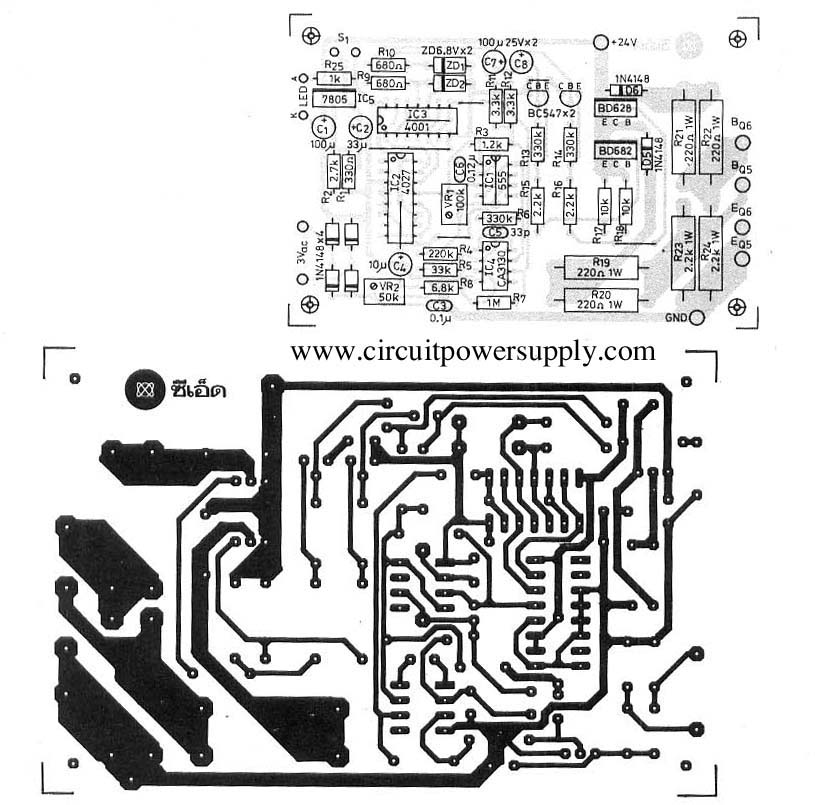

ارفق لك صورة من الشبكة

اخي أبو داوود كملاحظة أنا ذكرت لك الطريقة كمثال ولا أعرف شيىء عن جهد ملفات محول UBS التي تكلمت عنها أنت

ألف شكر لكم ياشباب

لقد وجدت هذه الدارة إلى الآن

http://www.interq.or.jp/japan/se-inoue/e_ckt30.htm

ان وجدت المزيد سأضيفه

لكني لم أجد إلى الآن أي دارة انفيرتر تعمل بطريقة تحول الـ12 إلى 8 فولت

شكراً مرة أخرى

abudawoodd كتب:

ألف شكر لكم ياشباب

لقد وجدت هذه الدارة إلى الآن

http://www.interq.or.jp/japan/se-inoue/e_ckt30.htm

ان وجدت المزيد سأضيفه

لكني لم أجد إلى الآن أي دارة انفيرتر تعمل بطريقة تحول الـ12 إلى 8 فولت

شكراً مرة أخرى

اخي العزيز لن تجد اي مخطط تنطبق عليه فكرة تقطيع التيار ومن ثم رفعه من 8 فولت الى 220 فولت لان اغلب الدارات المقدمة من اشخاص يضعون فكرتهم ودراستهم على اساس ان منبع التيار هو 12 فولت او24 فولت وتحويله الى اي فولت يرغبون سواء كان اعلى بقليل او اعلى بشكل كبير وفق الاحتياج لذلك وقد لا يلتفتون لتحديد فولت اقل من المنبع لانه ياخذون بعين الاعتبار ان المنبع هو بطارية ذات حجم كبيرمن فئة امبير كبير وضمن الفترة الكافية للاستخدام اما الاجهزة والدارات المصنعة من قبل شركات يسعون الى اظهار اجهزتهم انها تعمل لفترة اطول على بطاريات صغيرة الحجم وانت تعرف ان عملية تصغير الاجهزة تلاقي اقبال اكثر ما دامت تعطيك نفس الفترة الزمنية للاستخدام لا اطرح قولي هذا الا بسبب انني ادركه نتيجة الممارسة والدراسة لمثل هذة العمليات ولذلك نوهت بمشاركاتي السابقة لنفس الموضوع بانه شكل تجاري وعلمي ولكن يحتاج لدارات حماية ومراقبة للدخل والخرج تكون دقيقة والا فانهيار نظام مراقبة بسيط قد يسبب تلف المحول وخاصة ان تم استخدام بطاريات ذات امبير عالي من فئة 50 امبير ومافوق وبالتالى تكلفة اعادة البناء تكون مكلفة ولاحظ هناك طرق استخدام طرق اكثر تعقيد من ما ذكرنا في الاجهزة التي تكون قابلة للحمل والاستخدام على منابع تيار سيارة مثلا لان بطارية السيارة غالبا ماتكون من فئة 50امبير ومافوق وبنفس الوقت صغيرة الحجم قد لاتتجاوز حجم محول في الاجهزة التي تستخدم للكمبيوتر كمثال

وفقك الله

أخي نبيل سيد طه

أشكرك على ملاحظاتك القيمة

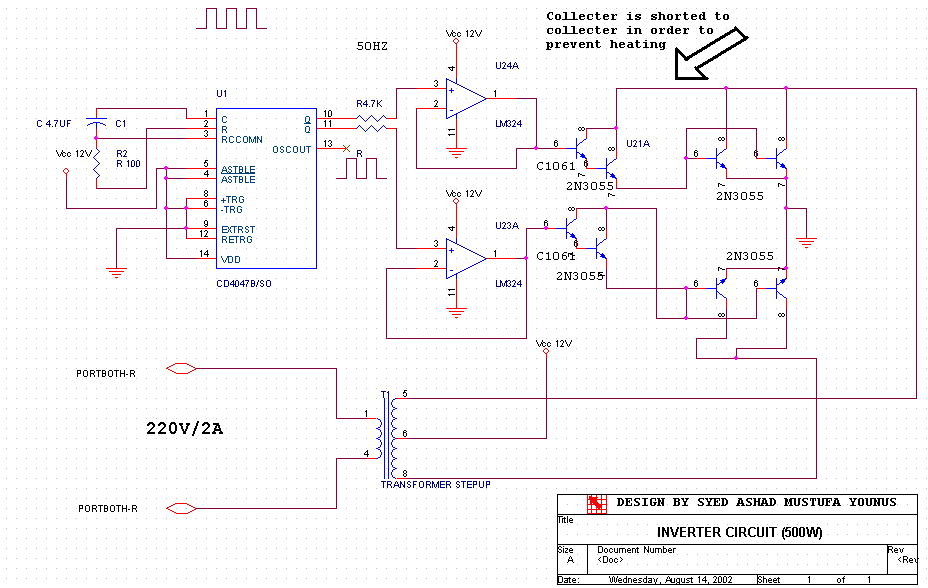

لكن لقد جربت وصنعت دارة 12 - 220 باستطاعة500واط

لكني وجدت بأن التوتر في هذه الدارة غير مستقر عند 220 انه يصعد ويهبط مع حركة المعالج والهارد فضطررت إلى جعل التوتر 240 فولت

ومع ذلك احياناً يهبط إلى أقل من التوتر المطلوب مما يؤدي إلى اعادة اقلاع الحاسب

هل هذه الدارة 500 واط حقيقية أم مجرد كلام

مع العلم أني وضعت الترانزستورات 20 ترانزستور بدل الأربعة الموصولة بالمحول من اجل استطاعة أعلى

بانتظار ملاحظاتك انت وجميع الأخوة

جزاكم الله خيراً

abudawoodd كتب:

أخي نبيل سيد طه

أشكرك على ملاحظاتك القيمة

لكن لقد جربت وصنعت دارة 12 - 220 باستطاعة500واط

لكني وجدت بأن التوتر في هذه الدارة غير مستقر عند 220 انه يصعد ويهبط مع حركة المعالج والهارد فضطررت إلى جعل التوتر 240 فولت

ومع ذلك احياناً يهبط إلى أقل من التوتر المطلوب مما يؤدي إلى اعادة اقلاع الحاسب

هل هذه الدارة 500 واط حقيقية أم مجرد كلام

مع العلم أني وضعت الترانزستورات 20 ترانزستور بدل الأربعة الموصولة بالمحول من اجل استطاعة أعلى

بانتظار ملاحظاتك انت وجميع الأخوة

جزاكم الله خيراً

اخ العزير تحية وبعد باختصار لو تضع 40 ترانزيستور لن يفلح الامر.. السبب يكمن في المحول يجب التاكد من طريقة لفه باستطاعة اكبرمما نريد استخدامه اي اذا اردنا استخدامه ل100 وات يجب لفه على اساس 150 وات كما ان هذا يعني قطر السلك للدخل والخرج ونوع معدن الواح المحول ولها قوانين لست مختص بها... لاحظ انك استخدمت ابسط دارة لانها تحوي فقط دارة تقطيع ومضخم نبضة ولايوجد بها مراقب خرج ولهذا الخرج غير مستقر وفق كلامك حول التذبذب بالتيار مترافق مع حركة الهارد اي ان الاستطاعة للمحول لاتكفي. انصحك وفق ما سبق اختيار دارات تحوي فكرة مراقبة التيار وموجود منها بالشبكة حيث ان كان المحول يساوي الستطاعة الازمة فان عملية المراقبة تثبت التيار وتوفر في الاستهلاك وبالمناسبة دارتك كنت في فترات سابقة قد صنعتها وعند ادراكي لعيوبها استبدلت مبدء العمل لمراقبة التيار بدارة اخرى مع ان المحول كان ذو استطاعة جيدة لا انصح برفع الفولت لحل المشكلة لانها تولد مشاكل اكبر كلفة وخاصة تتلف الاجهزة التي لاتتمع بميزة العمل عل حدود كبيرة مثال من 220---240

وشكرا

أخي العزيز نبيه سيد طه جزاك الله عني خيراً بما ساعدتني

لكن ممكن تعطيني مخطط للدارة التي صنعتها

أو مخطط يعمل بنفس المبدأ الذي ذكرته لأني بحثت لكني لم أجد دارة تعمل كما ذكرت

وإن كانت الدارة التي ارفقتها انت في الأعلى هي التي ذكرتها يرجى تزويدي بالمخطط النظري

لك مني ولجميع من شارك معنا في الموضوع فائق الاحترام والتقدير

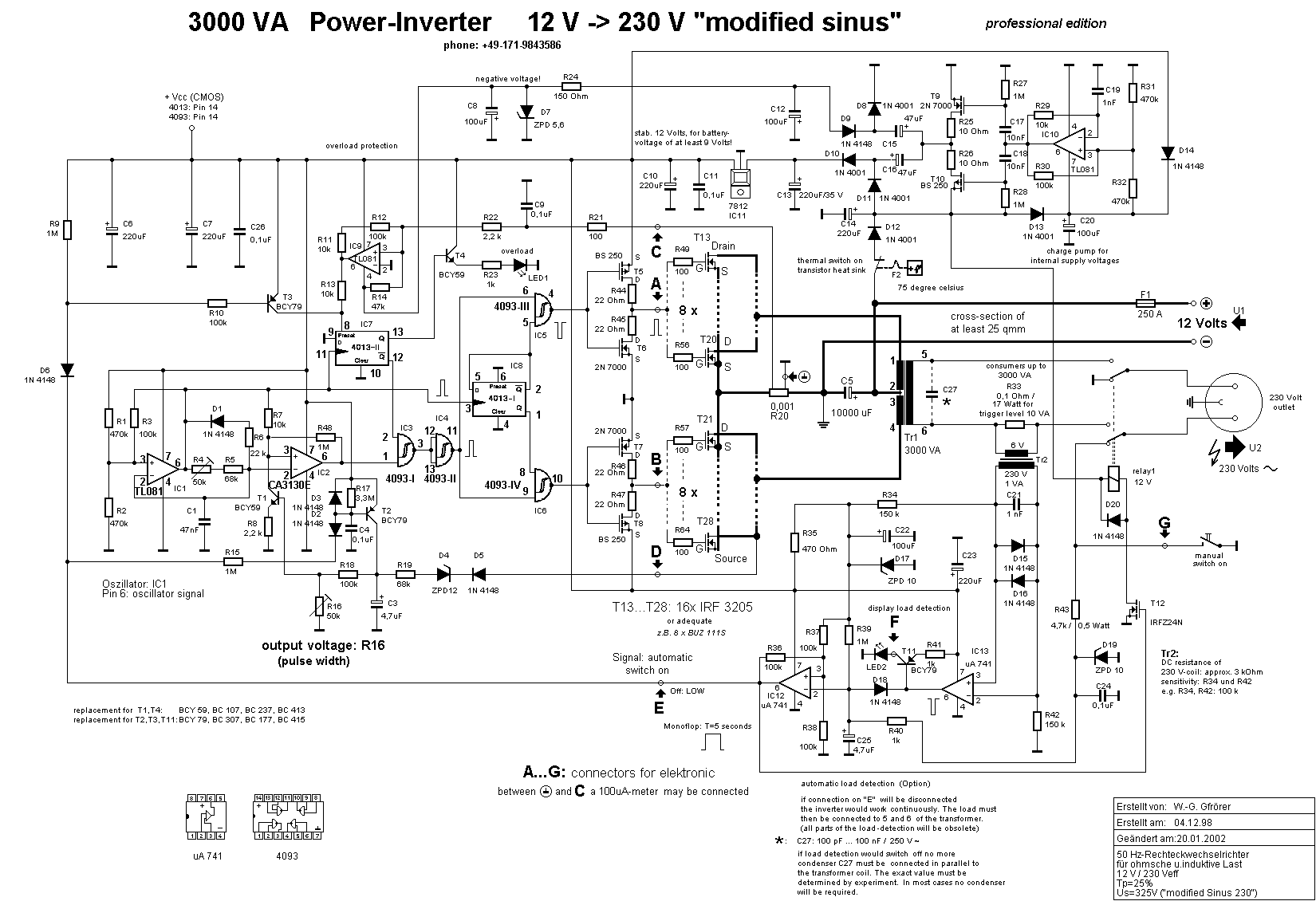

لقد وجدت هذه الدارة واظنها الأفضل فما رأيكم

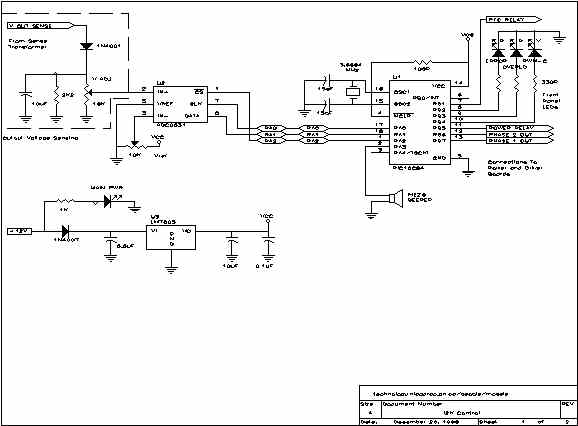

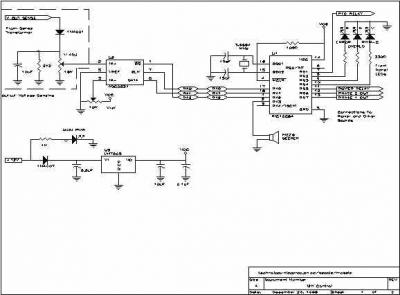

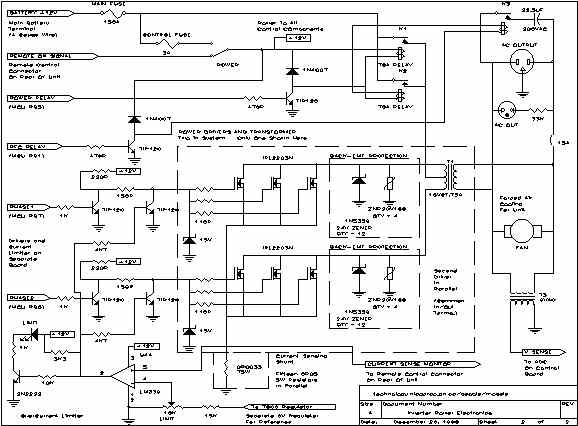

لقد وجدت دارة الـUPS الكامل هذه لكنها غير واضحة من المصدر

abudawoodd كتب:

أخي العزيز نبيه سيد طه جزاك الله عني خيراً بما ساعدتني

لكن ممكن تعطيني مخطط للدارة التي صنعتها

أو مخطط يعمل بنفس المبدأ الذي ذكرته لأني بحثت لكني لم أجد دارة تعمل كما ذكرت

وإن كانت الدارة التي ارفقتها انت في الأعلى هي التي ذكرتها يرجى تزويدي بالمخطط النظري

لك مني ولجميع من شارك معنا في الموضوع فائق الاحترام والتقدير

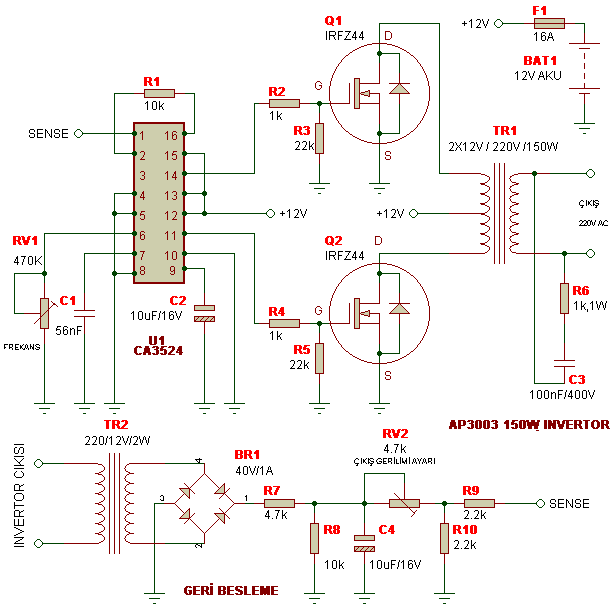

أخوتي في رواد المنتدى هذا نموذج الدارات البسيطة التي تعتمد نظام مراقبة الخرج لحالات تقطيع التيار بغية الاستفادة منه في عملية رفع لمستوى أعلى وبالدرجة التي يتم اختيارها وفق عملية تحديد عدد لفات المحول وهناك طرق طبعا غير ذلك كالتي هنا بالدارة استخدام محول TR2 ذو حجم صغير لا يتعدى 200 ملي أمبير هذا المحول يستقبل الفولت الذي تم تقطيعه من خلال الدارة حيث إن المحول TR1 هو محول الحمل الذي سيقع عليه العبء ( أي إن الفولت الخارج من المحول TR1 يعاد إدخاله للمراقبة من خلال المحول TR2 )

لاحظ إن القطب 1 من المجمع CA3524 هو مدخل مراقبة الخرج وتتم داخل المجمع المكون أساسا لمثل هزة العمليات راجع بيانات المجمع المذكور من خلال الشبكة من خلال الشركة المصنعة غالبا ما يستخدم في قيادة التيار المراد مراقبته للأجهزة الدقيقة ومتوفر بالأسواق بأسماء تجارية متعددة ومستخدم في وحدات تغذية الكمبيوترات ذات الجودة لاحظ انك ارسلت مخططات لدرات معقدة وهذة الدارة بسيطة وغير مكلفة وتناسب عملية الاستبدال التي ذكرتها لك سابقا اتمنى وضوح الصورة هذا من جهة ومن جهة اخرى اسمي نبيل ولبس نبيه

وعلى كل حال تسيمية مقبولة منك كاخ

ملاحظة من الممكن زيادة عدد الترانزستورات وفق الاحتياج ووفق ما يتناسب مع عملك

وفق الله الى العلم والخير

نبيل سيد طه كتب:

أخوتي في رواد المنتدى هذا نموذج الدارات البسيطة التي تعتمد نظام مراقبة الخرج لحالات تقطيع التيار بغية الاستفادة منه في عملية رفع لمستوى أعلى وبالدرجة التي يتم اختيارها وفق عملية تحديد عدد لفات المحول وهناك طرق طبعا غير ذلك كالتي هنا بالدارة استخدام محول TR2 ذو حجم صغير لا يتعدى 200 ملي أمبير هذا المحول يستقبل الفولت الذي تم تقطيعه من خلال الدارة حيث إن المحول TR1 هو محول الحمل الذي سيقع عليه العبء ( أي إن الفولت الخارج من المحول TR1 يعاد إدخاله للمراقبة من خلال المحول TR2 )

لاحظ إن القطب 1 من المجمع CA3524 هو مدخل مراقبة الخرج وتتم داخل المجمع المكون أساسا لمثل هزة العمليات راجع بيانات المجمع المذكور من خلال الشبكة من خلال الشركة المصنعة غالبا ما يستخدم في قيادة التيار المراد مراقبته للأجهزة الدقيقة ومتوفر بالأسواق بأسماء تجارية متعددة ومستخدم في وحدات تغذية الكمبيوترات ذات الجودة لاحظ انك ارسلت مخططات لدرات معقدة وهذة الدارة بسيطة وغير مكلفة وتناسب عملية الاستبدال التي ذكرتها لك سابقا اتمنى وضوح الصورة هذا من جهة ومن جهة اخرى اسمي نبيل ولبس نبيه

وعلى كل حال تسيمية مقبولة منك كاخ

ملاحظة من الممكن زيادة عدد الترانزستورات وفق الاحتياج ووفق ما يتناسب مع عملك

وفق الله الى العلم والخير

جزاك الله كل الخير

ألف شكر لك أخي

والله أني عاجز عن شكرك

لكني أدعو الله أن يضع تعبك معي في ميزان حسناتك ويضاعفه لك بكرمه

لكن لو سمحت سؤالي الأخير من فضلك

هل أنا مقيد بهذا الترانزستور أم يمكنني تركيب ترانزستور ذو استطاعة اكبر من نفس النوع

ولك فائق الاحترام والتقدير

واعتذر عن عدم الانتباه إلى الإسم أخي نبيل

وفعلاً اسم على مسمى والنبل ظاهر في كلامك وأسلوبك

عذراً منك و شكراً لك

لست مقيد بنوع الترانزيستور انما يجب ان يكون من نوع موسفيت وهناك انواع افضل واقوى مثال ذلك الترانزيستور IRF3205

كما ان المجمع CA35245 =KA3524 وربما هناك معادل غيره حمل بيانات المجمعين وقارن لتعرف اكثر وافضل بالنظر هناك تطبيقات قد تستفيد منها

حتى انه بالامكان استخدام المجمع المذكور في مراقبة الفولت لمحركات ومنظمات

ملاحظة لابد منها ان عند التفكير بمقارنة ومراقبة فولت الخرج تم توحيد التيار بجسر دون وضع مكثفات كبيرة السعة لتنعيم التيار لتكون الاستجابة للتغيرات بشكل معتدل ( المقصود C4=10UF )

يجب ان يضبط التردد قبل استخدام الدارة من خلال المقاومة المتغيرة RV1 بمساعدة جهاز قياس التردد

ألف شكر لك أخي نبيل سيد طه

كفيت ووفيت

جزاك الله كل الخير

وفقك الله في كل خطوة تخطوها

وابعد عنك كل ما يسوؤك

الشكر لله الذي اعطانا امكانية التفكير والتواصل مع من هم يعادلونا في الخلق والاخلاق وفقكم الله ولكم مثل ما قلتم
