قد تحتاج هذه الدارة لإضافتها أو لاستخدام تراه مناسب

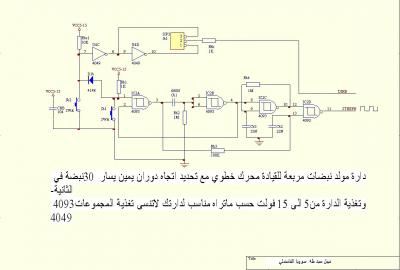

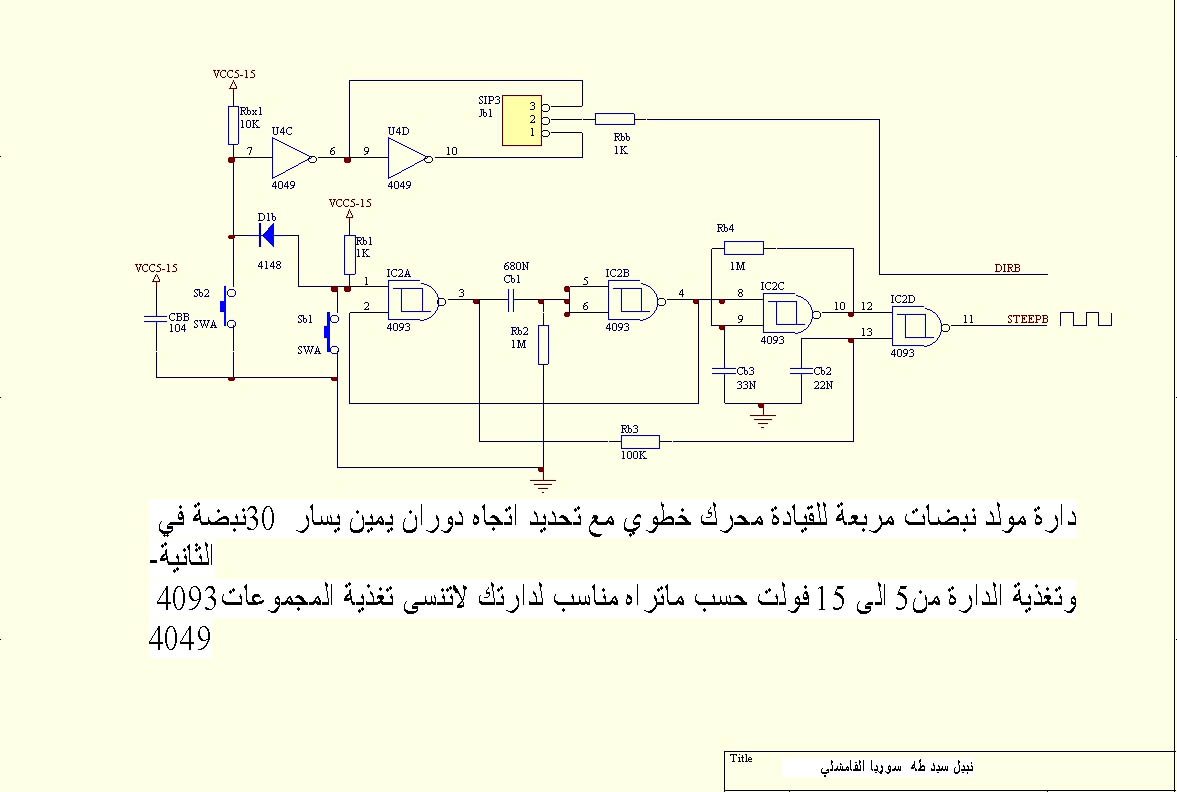

دارة مولد نبضات مربعة للقيادة محرك خطوي مع تحديد اتجاه دوران يمين يسار
الدارة تعمل نبضة نبضة في حال الضغط على أحد المفاتيح بشكل متقطع
أما في حال الضغط المستمر على أحد المفاتيح الدارة تخرج قطار من النبضات
يقدر ب30نبضة في الثانية الفكرة مستقاة من أجهزة توليفة الساعات القديمة
أضيف لها محدد اتجاه تحريك (direction) لمحرك الخطوة يدويا
يمكن تغير السرعة بتغير قيم المقاومة RB4بين القطب9و10 من المجمع4093
بمقاومتين أحدها ثابت لا تقل عن 100كيلو اوم والثانية متغيرة 2 ميجا اوم
لسر عات غير التي جربتها اختر ما يناسبك من قيم سترى أن عدد النبضات
تنقص مع ازدياد قيمة المقاومة المتغيرة ملاحظة الدارة مرسومة ببرنامج بروتل
أخوكم نبيل سيد طه
