مساعدة من خبراء تصميم الدوائر

lizosan كتب:

بســم الله الـرحمــن الرحيــم

السلام عليكــم ورحمـة الله وبركاتــة ..

يا اخوان ... انا بدي مساعدة في عمل مشروع ...

المشروع تبعي هو طائرة هيلوكبتر .... المشروع زبط بس بدي دائرة للتحكم عن بعد ...

المشكلة انو انا مو كتير بفهم بالالكترونيات ... بس عندي فكرة خفيفة ..

دائرة التحكم لازم تتحكم بالتالي :

1 - محركين يتم تنشيطهم بالمدى من 0-1 " مدى قوة دوران المحرك من 0-100 % "

2 - محركين يتم التحكم بهما اما -1 او 1 " الدوران عكس عقارب الساعة او معها "

اذا كان يوجد دائرة بسيطة لعملها الرجاء ارسالها على الايميل او المراسلة على :

والشكر الجزيل

السلام عليكــم ورحمـة الله وبركاتــه

واضح انو الموضوع قديم لكن سوف ارد للفائدة طالما ان الموضوع قد ارتفع

-------------------------------------------------------------

ا لمذا تريد ان يدور المحرك فى اتجاهين مختلفين مع وعكس عقارب الساعة ؟؟!!

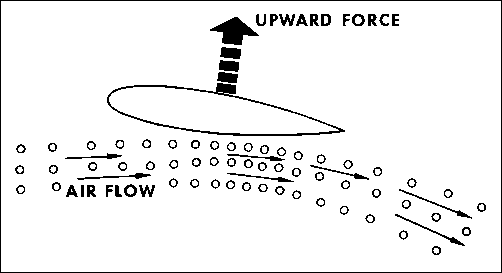

يكون الدوران فى اتجاه واحد حسب ميلان ريش المروحة اذا كان عكس عقارب الساعة يحقق الارتفاع الى اعلى فيمكنك التحكم فى مستوى الارتفاع عن طريق سرعة الدوران

مما يقودنا للحديث على امر اخر وهو ماتحدثت عنة انت اخى فى شرحك فحسب ما فهمت انا فان لديك مستويين فقط لسرعه وهو 0 و 100% وهذا مستحيل

انت تحتاج الى التحكم فى سرعة الدوران تحتاج لما يعرف با

Eelectronic speed controler

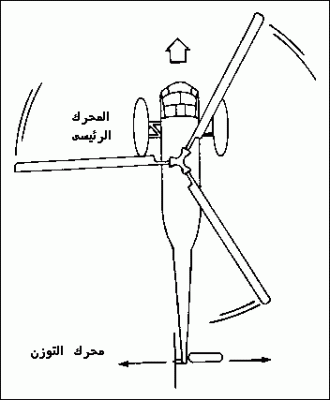

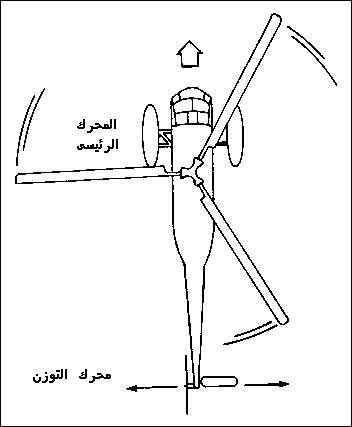

كما انك سوف تحتاج الى محرك اخر يقوم بحفظ توازن الطائرة يكون مركب بشكل افقى مع المروحة الرئيسية ووظيفته اقصاء مايعرف العزم العكسى للموتور الرئيسى حتى يمنع دوان جسم الطائرة

يتم التحكم فى سرعة دوران مروحة التوازن عن طريق تغذية خلفية لحساس يسمى بحساس التسارع فهو يقوم بقياس انحراف الجسم سواء عكس او مع عقارب الساعة

يجب عليك استخدام مايكروكنترولر حتى تتمكن من قراءة الحساس ومن ثم اعطاء الاوامر للموتور سواء بتخفيف السرعة او زيادتها

ايضا هنلك امر لم تذكرة وهو كيف سوف تتمكن من التحرك للامام والى الخلف واليمين واليسار ؟؟ّّ!!

سوف تحتاج الى عدد 2 سيرفو على الاقل لتتمكن من ذلك

عموما تصميم الطائرات المروحية اصعب نوع من انواع التصميم على الاطلاق لان الطائرة المروحية تحتاج الى ان يكون مركز الثقل فى المنتصف تماما وهذا عمل ليس بسهل يحتاج الى اجهزة خاصة وخبرات طويلة

حتى الطيران بطائرة مروحية لاسلكية ليس بالامر السهل

(انا لا اتحدث عن تلك التى تباع فى المجمعات التجارية للاطفال والتى تطير فقطثم ترتطم بالارض ثم تشحن مرة اخرى وتطير وترتطم مرة اخرى)
