وأنا أتجول بشبكة الانترنت وجدت دائرة مهمة وتستخدم كثيراً في الحياة العملية ،وخاصة في المعامل ذات الضجيج والأصوات العالية والتي تحتاج عند ورود جرس الهاتف لأشغال ضوء قوي لينبه العين بورود أتصال هاتفي .

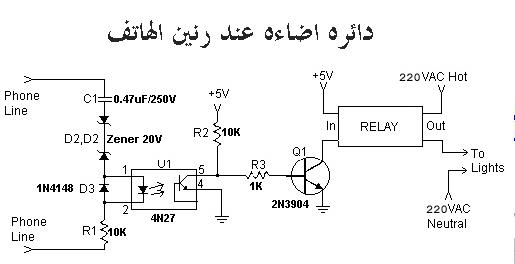

دائرة أضاءة عند رنين الهاتف
همم ، بصراحة لا اعلم لما قام بهذه الطريقة في توحيد خرج خط التليفون انا فاهم كيفية عملها لكن لما ؟، فكما رأيت في الMODEMS يستخدمون full wave bridge ... هل من فكرة من الاخوة ؟
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
نعم
يمكن أن يستخدم Full bridge بدون أى مشاكل
و هو أسهل أيضا
و الله أعلم
لا إله إلا الله محمد رسول الله
アッラー以外に神はなし。ムハンマドはアッラーの使徒である
كل شخص لديه طريقته في التوحيد والتنظيم ،طريقة التوحيد هذه تناسب التيار الضعيف وتم أختصار جسر التوحيد بثنائي زينر مقلوب ،ليعمل أحد هذين الثنائين فقط بحسب جهة التيار
ليست المشكلة فى التوحيد لكن من عند الترانزستور الضوئى والليد
وايضا الترانزستور الريليه
اصلا الفكرة غريبة
مبارك لشعب تونس
اعتقد ان هذه الدائرة غير سليمة
انا لاحظت خطأ الان و هو عدم توصيل دايود علي التوازي مع الريلاي ، و عدم توصيله هيسخن الترانزستور اللي قبله ده و هيتحرق نتيجة التيار العكسي من الملف بتاع الريلاي .
و تحديد الBiasing (وضع الدايود في الاتجاه الامامي ) للLED صاحب الفوتوكوبلر (العازل الضوئي ) ، الفولت كبير نسبياً 20 فولت كبيره ، و كمان التيار ضعيف 2 ميل امبير ، لا اعتقد انه سيعمل ... ملحوظة :لم ار الداتا شيت ...
BEng , Electronics and communications.
Embedded systems engineer.
Graphics Programmer
عالم الكومبيوتر هو من لديه المعرفة في علوم الكومبيوتر ، الرياضيات ، هندسة الالكترونيات -احمد صالح
كلام سليماقتباسانا لاحظت خطأ الان و هو عدم توصيل دايود علي التوازي مع الريلاي ، و عدم توصيله هيسخن الترانزستور اللي قبله ده و هيتحرق نتيجة التيار العكسي من الملف بتاع الريلاي .
هذا الديود ضروري لأكتمال دارة التيار المتناوباقتباسو تحديد الBiasing (وضع الدايود في الاتجاه الامامي ) للLED صاحب الفوتوكوبلر (العازل الضوئي )
سيعمل ،ووضع الثنائي زينر بقيمة 20 فولت (لكل طور) هو لتحديد الفولت فمهما أرتفع الفولت المتناوب القادم من المقسم أو من الطريق فسيبقى ثابت 20 فولت وهو يغذي العازل الموصول بمقاومة 10 كيلو أوم ولا ضرر في ذلكاقتباسالفولت كبير نسبياً 20 فولت كبيره ، و كمان التيار ضعيف 2 ميل امبير ، لا اعتقد انه سيعمل ... ملحوظة :لم ار الداتا شيت ...

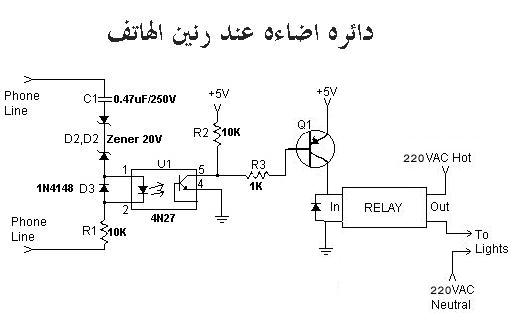

ولكن الخطأ في الدائرة الأساسي هو أن المصباح سيظل يعمل ،وعند ورود الجرس سينطفىء ،لذلك يجب أستبدال الترانزستور بنوع PNP وتغيير وصله كما يلي :

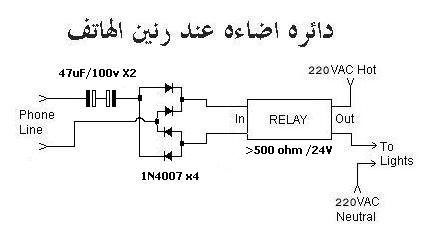

يمكن تشغيل ريليه فوراً عند ورود الجرس وبدون عازل وتعذية أضافية :
